3. УСТРОЙСТВО СОСТАВНЫХ ЧАСТЕЙ ОБОРУДОВАНИЯ

Оборудование состоит из следующих основных частей: отвала, корчевателя, гидрооборудования (двух гидроцилиндров 2, трубопроводов 3 и рукавов высокого давления), двух тяг 4, двух съёмных ножей 6.

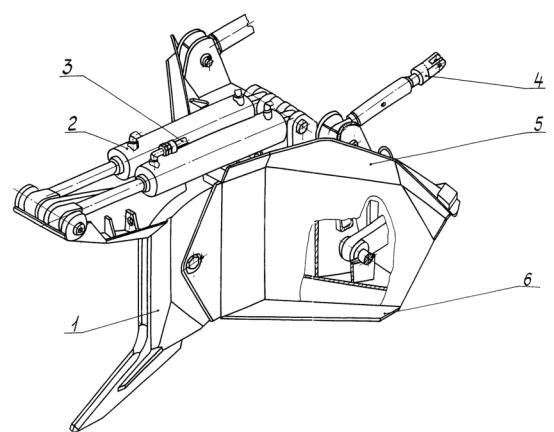

Рис. 4. Оборудование для расчистки вырубок ОРВ – 1,5 1 – корчеватель; 2 – гидроцилиндр; 3 – трубопровод; 4 – тяга;

5 – отвал; 6 – нож

4.ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Кработе с оборудованием допускается тракторист, ознакомленный с его устройством, технологическим процессом, выполняемым оборудованием, паспортом и правилами по охране труда.

Перед началом работы проверить техническое состояние оборудования трактора, наличие инструмента.

Площадь, подлежащая раскорчёвке и расчистке, предварительно должна быть очищена от порубочных остатков и валежника согласно требованиям по правилам рубок главного пользования.

22

В опасных местах поставить предупредительные знаки безопасности.

Запрещается:

работать на неисправном оборудовании и тракторе; производить ремонт, подтягивание креплений, регулировку,

смазку оборудования, удалять порубочные остатки, попавшие в гусеницы трактора или в другие его части, а также в оборудование при работающем двигателе;

работать во время грозы, при дожде, густом тумане (видимость менее 50 м);

демонтаж гидропривода, находящегося под давлением; валить сухостой и подгнившие деревья; при остановках агрегата оставлять оборудование в транспорт-

ном положении.

При транспортировании оборудования с участка на участок необходимо поднять его в транспортное положение и надёжно зафиксировать.

5. ПОДГОТОВКА К РАБОТЕ

Оборудование навешивается на трактор с помощью передней (фронтальной) навесной системы СНФ – 3.

Навеску на трактор производить в следующем порядке:

на ровной площадке установить оборудование, при этом пользоваться подъёмными механизмами или приспособлениями;

снять заслонки с упорами с боковин отвала; подать трактор к оборудованию так, чтобы можно было под-

соединить к нижним стойкам отвала толкающую рамку трактора; верхние тяги оборудования подсоединить к навеске трактора

СНФ –3 (взамен штатных); установить заслонки, закрепить упор болтом;

соединить трубопроводы с рукавами высокого давления и с помощью металлических трубопроводов подсоединить оборудование к распределителю трактора.

Проверить наличие смазки во всех трущихся местах оборудования. При необходимости произвести смазку.

Заправить гидрооборудование рабочей жидкостью. Приподнять навесной системой трактора оборудование в

транспортное положение и проверить взаимодействие всех сборочных единиц оборудования без нагрузки.

При работе с трактором ЛХТ-55 в задней части кузова рекомендуется закрепить любым способом балластный груз массой 250300 кг.

23

6. ПОРЯДОК РАБОТЫ

Оборудование должно работать преимущественно в бесснежный период. Допускается работа при промерзании почвы на глубину до 5 см, а также при наличии снежного покрова толщиной до 10 см.

Перед началом работы осмотреть площадь, где будет эксплуатироваться оборудование. Высота пней не должна превышать 25 см, диаметр – 40 см. Почвы могут быть различного механического состава, дренированные и временно переувлажняемые.

На вырубке не должно быть стоящих деревьев высотой более 5 м и обрезков лежащих стволов более 4 м.

Установить агрегат в начале вырубки и сделать пробный про-

ход.

На расчищенной оборудованием ОРВ – 1,5 полосе допускается: наличие отдельных порубочных остатков (обломки веток, порубочные остатки, сориентированные вдоль полосы; порубочные остатки, выступающие торцами из кулис и частично занимающие расчищенную полосу), не препятствующих работе последующих агрегатов; наличие между гусеницами трактора отдельных крупных пней диаметром более 40 см, а также куртин пней.

Нерасчищенные участки между гусеницами трактора не должны превышать 10% от общей длины полос.

По окончании полосы остановить агрегат, поднять оборудование в транспортное положение и сделать разворот на следующий заход.

При чрезмерном заглублении отвала или неустойчивом ходе отрегулировать с помощью верхних тяг навесного устройства положение основания отвала относительно поверхности почвы.

После окончания работы оборудование очистить от грязи, порубочных остатков, осмотреть, устранить обнаруженные неисправности и установить на ровной площадке.

Во время работы следить, чтобы защищающая кабину левая верхняя часть отвала не упиралась в стоящие деревья диаметром более 5 см, чтобы встречающиеся порубочные остатки не надвигались на кабину и капот трактора. В этом случае агрегат должен быть немедленно остановлен.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Основной целью технического обслуживания является содержание оборудования в полной исправности и своевременное выявление и ликвидация причин, которые могут привести к неисправно-

24

сти отдельных сборочных единиц и всего оборудования на протяжении всего периода эксплуатации.

Для оборудования устанавливаются два вида технического обслуживания:

техническое обслуживание при использовании; техническое обслуживание при хранении.

Техническое обслуживание при использовании необходимо проводить ежесменно до начала работы, после работы а в некоторых случаях – во время работы и должно заключаться в следующем:

очистить оборудование от почвенных, растительных и древесных остатков;

проверить внешним осмотром наличие и исправность всех сборочных единиц и деталей, надёжность их крепления. Устранить выявленные недостатки;

проверить герметичность в соединениях гидросистемы, при подтекании масла – устранить причину.

Техническое обслуживание при хранении проводить при подготовке оборудования к хранению, в период хранения, при снятии его с хранения.

Техническое обслуживание при кратковременном хранении (от 10 дней до 2-х месяцев) заключается в следующем:

выполнить все операции технического обслуживания при использовании; слить рабочую жидкость из гидросистемы;

при необходимости заточить ножи; восстановить повреждённую окраску;

неокрашенные поверхности, штоки гидроцилиндров, резьбовые поверхности деталей подвергнуть консервации. Консервацию производить пушечной смазкой ПВК;

установить оборудование на подставки, обеспечивающие устойчивость при хранении и удобство при навешивании на трактор;

трубопроводы и рукава высокого давления закрепить на оборудовании и закрыть пробками-заглушками.

Техническое обслуживание при длительном хранении (более двух месяцев) заключается в следующем:

выполнить все операции технического обслуживания при кратковременном хранении;

проверить комплектность и исправность запасных частей. В период хранения проверить:

состояние антикоррозионных покрытий (наличие защитной смазки, окраски);

надёжность герметизации трубопроводов (состояние заглу-

шек).

25

При снятии с хранения:

проверить техническое состояние оборудования и при необходимости устранить неисправности;

места смазки (втулка и ось корчевателя) заполнить солидолом.

8. ПРАВИЛА ХРАНЕНИЯ

Хранить оборудование между периодами эксплуатации следует под навесом или на открытой площадке в соответствии с требованиями ГОСТ.

При постановке оборудования на хранение провести следующие работы:

выбрать площадку для хранения (если хранение не под навесом). Площадка должна быть ровной или с незначительным наклоном для стока воды и иметь твёрдое покрытие.

Переконсервация оборудования должна проводиться не позднее истечения срока защитного действия применяемых консервационных масел и смазок.
