пнями и порубочными остатками. Лобовые пластины крепятся на кронштейнах, закреплённых на раме.

Опоры 6 выполнены в виде двух штанг, которые устанавливаются спереди рамы для удержания плуга в удобном для навески на трактор положении. После навешивания плуга на навесную систему трактора штанги необходимо снять.

Предохранительные устройства 7 выполнены в виде регулируемых пружин сжатия, закреплённых одними концами на раме, другими – к кронштейнам коленчатых полуосей 4 рабочих органов. Пружины отжимают диски внутрь плуга, а при взаимодействии с препятствием – позволяют дискам отклоняться в стороны от центра.

Чистик ручной 8 предназначен для очистки плуга от грязи. Крепится чистик на раме.

8

7

6

5

3

4

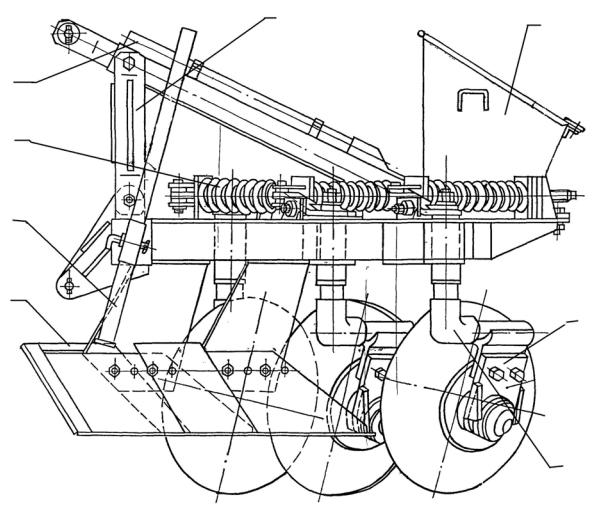

Рис. 3. Плуг дисковый ПДВ – 1,5 1 – рама; 2 – ящик; 3 – корпус дисковый; 4 – коленчатая полу-

ось; 5 – шит; 6 – опора; 7 – устройство предохранительное; 8 – чистик ручной

17

4.ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Кработе с плугом допускается тракторист, ознакомленный с его устройством, технологическим процессом, выполняемым плугом, техническим описанием и правилами по охране труда.

Перед началом работы проверить техническое состояние плуга и трактора, наличие инструмента.

Площадь, подлежащая обработке плугом должна быть предварительно очищена от пней, порубочных остатков и неликвидной древесины полосами шириной не менее 1,5 м. Крупные пни, оставленные после корчёвки, необходимо объезжать или переезжать с поднятым в транспортное положение плугом.

ЗАПРЕЩАЕТСЯ:

-работать на неисправном плуге и тракторе;

-производить ремонт, подтяжку креплений при работающем двигателе трактора;

-работать во время грозы, густом тумане (видимость менее 50 м);

-при остановке агрегата оставлять плуг в транспортном положении.

При транспортировании плуга с участка на участок необходимо поднять его в транспортное положение и надёжно зафиксировать.

5.ПОДГОТОВКА К РАБОТЕ

Навеску на трактор производить в следующем порядке:

-установить плуг на ровной плотной площадке;

-подать трактор задним ходом к плугу так, чтобы можно было завести нижние тяги навески трактора в проушины на переднем брусе рамы 1 (см. рис. 1) и верхнюю тягу вставить между проушинами раскоса рамы плуга;

-вставить пальцы в отверстия проушин и зашплинтовать;

-проверить затяжку болтовых соединений на плуге. Приподнять навесной системой трактора плуг в транспортное

положение, убрать и зафиксировать опоры на переднем брусе.

6. ПОРЯДОК РАБОТЫ

Перед началом работы осмотреть площадь, где будет эксплуатироваться плуг.

Установить агрегат в начале вырубки и сделать пробный проход. При движении агрегата дисковые корпуса должны рыхлить верхний слой почвы на глубину 10-15 см и частично выравнивать поверхность полосы. Защитные щиты, установленные перед каждой

19

-проверить комплектность и исправность плуга.

Впериод хранения проверить состояние антикоррозионных покрытий (наличие защитной смазки, окраски).

При снятии с хранения проверить состояние плуга и при необходимости устранить неисправности.

8. РЕГУЛИРОВОЧНЫЕ РАБОТЫ

Регулировка положения рамы плуга. При работе рама должна быть расположена горизонтально. Регулирование положения рамы производится изменением длины верхней точки навесной системы трактора.

Регулировка усилия пружины сжатия предохранительного устройства 7 осуществляется с помощью регулировочных винтов.

9. ПРАВИЛА ХРАНЕНИЯ

Хранить плуг до ввода его в эксплуатацию и между периодами эксплуатации следует под навесом или на открытой площадке в соответствии с требованиями ГОСТ 7751-85.

При постановке плуга на хранение следует выбрать площадку для хранения (если хранение не под навесом). Площадка должна быть ровной с незначительным уклоном для стока воды и иметь твёрдое покрытие. Произвести техническое обслуживание плуга.

Переконсервацию плуга проводить не позднее истечения срока защитного действия применяемых консервационных масел и смазок.

20

ОБОРУДОВАНИЕ ДЛЯ РАСЧИСТКИ ВЫРУБОК ОРВ – 1,5

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Оборудование предназначено для полосной расчистки вырубок от порубочных остатков и для корчёвки пней.

Оборудование должно применяться при создании лесных культур в различных зонах Российской Федерации.

2. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
