ПЛУГ ДИСКОВЫЙ ПД-0,7

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Плуг предназначен для подготовки почвы полосами под посадку лесных культур на свежих и слабо задернелых нераскорчёванных вырубках с количеством пней до 600 шт/га и для содействия естественному возобновлению леса, а также для прокладки заградительных минерализованных полос для локализации лесных низовых пожаров.

Область применения плуга – лесная, лесостепная и степная зоны с дерново – подзолистыми, песчаными и супесчаными почвами с тракторопроходимыми условиями работы.

4

3. УСТРОЙСТВО И РАБОТА ПЛУГА И ЕГО СОСТАВНЫХ ЧАСТЕЙ

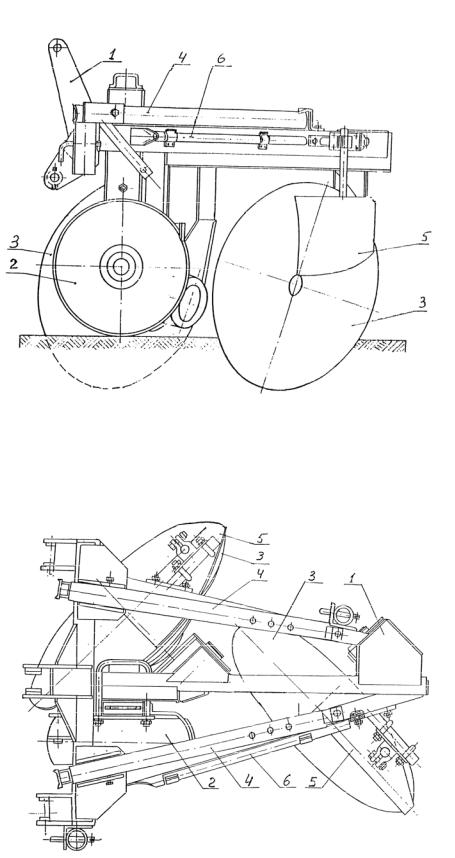

Плуг (рис. 1 и рис. 2) состоит из рамы 1, катка опорного 2, корпусов дисковых 3, подставок 4, чистиков – отвалов 5, ручного чистика 6.

Рама предназначена для монтажа составных частей плуга. Она представляет собой цельносварную из стального проката конструкцию, снабжённую проушинами для присоединения трёхточечной навесной системы агрегатируемого трактора МТЗ-80/82.

Каток опорный (рис. 3) предназначен для регулирования глубины обработки почвы, состоит из стойки с полуосью и катка, который сопрягается с помощью подшипникового узла с полуосью стойки. Крепление стойки к раме осуществляется с помощью скобы и рифлёной шайбы.

Корпусы дисковые (левый и правый предназначены для обеспечения подрезания пластов почвы, переворота их на 1800 и сдвигания в стороны.

Каждый корпус (рис. 4) состоит из сферического диска и стойки. Стойка (левая и правая) снабжена подшипниковым узлом и поворотной осью, к которой крепится с помощью болтовых соединений фланец и сферический диск. Стойки крепятся к кронштейнам рамы с помощью болтовых соединений.

Подставки (передняя и задняя) служат для обеспечения устойчивости плуга в отцепленном состоянии. Подставки выполнены из круглых труб и снабжены снизу пятачками для увеличения опорной поверхности. Сверху подставки имеют сквозные отверстия для крепления во втулках рамы с помощью пальцев.

В рабочем положении плуга стойки крепятся сверху рамы. Чистики служат для очистки внутренних рабочих поверхно-

стей сферических дисков от налипающей почвы, а также способствуют обороту нарезаемых пластов почвы и сдвигу их в стороны.

Чистики – отвалы состоят из отвальных плоскостей с приваренными к ним круглыми стойками, которые крепятся с помощью скоб к кронштейнам рамы с возможностью регулирования их положения по высоте и углам поворота.

Ручной чистик предназначен для очистки поверхностей плуга от налипшей почвы и растительных остатков. Он представляет собой круглую металлическую трубку с приваренной к ней лопаткой.

Работа плуга заключается в том, что он, навешенный на заднюю навесную систему агрегатируемого трактора, в плавающем положении гидрораспределителя при движении трактора внедряется
