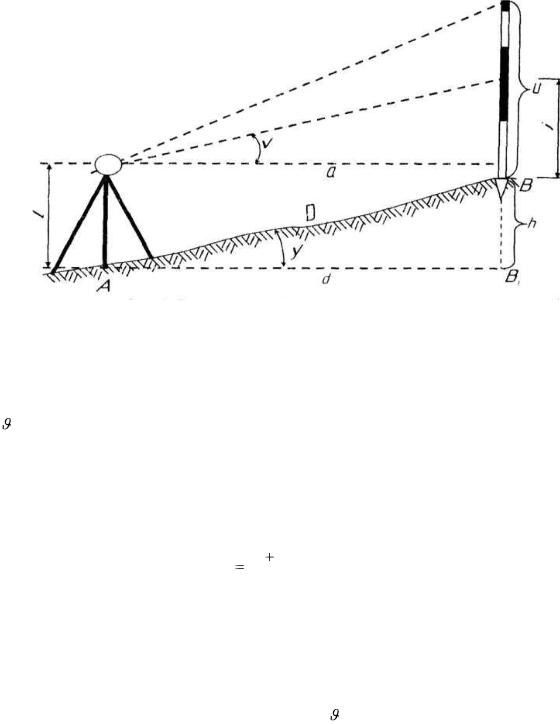

Рис. 9. Схема тригонометрического нивелирования

Затем визируют на рейку, установленную на переднюю точку, повторяют действия по измерению вертикального угла при круге КЛ и высоты визирования . Переводят трубу через зенит, визируют на заднюю точку при круге право (КП), снимают отсчѐт П по вертикальному кругу, затем при КП визируют на переднюю точку и т. д. Отсчѐты по вертикальному кругу записывают в соответствующие графы полевого журнала тахеометрической съемки (см. табл. 4).

Непосредственно на станции вычисляют место нуля МО по формуле:

где - Л, П - отсчеты по вертикальному кругу прибора. Величина МО может колебаться в пределах 2 t для всего хода.

Для повышения удобства измерений и камеральной обработки при проложении высотного хода рекомендуется визировать на высоту прибора i на станции так, чтобы обеспечить условие i .

Тогда вертикальные углы, измеренные по каждой стороне хода прямо и обратно, должны отличаться не более чем на 2 t .

4.3. Съёмка местности

После проложения и увязки высотного хода приступают к съѐмке местности. Устанавливают теодолит на станции и ориентируют 0° лимба горизонтального круга на соседнюю станцию хода. Реечными (пикетными) точками служат

27

четко выраженные изломы контуров и характерные точки рельефа. Число реечных точек должно быть достаточным для правильного изображения рельефа и ситуации.

Расстояния от теодолита до реечных точек не должны превышать 100 м. При выборе реечных точек необходимо следить за тем, чтобы они равномерно располагались вокруг станции и обеспечивали сплошную съѐмку участка. Результаты всех измерений на станции заносят в журнал тахеометрической съѐмки (табл. 4).

Одновременно со съѐмкой на каждой станции ведут абрис (кроки) с зарисовкой ситуации и рельефа (см. рис. 5).

Составлять кроки начинают с проведения начального направления (направления на одну из соседних станций), от которого ведут съѐмку реечных точек.

Нумерация реечных точек принимается сквозная по всей съѐмке и должна соответствовать нумерации в журнале тахеометрической съѐмки. Рельеф изображают стрелками, указывающими направление скатов, ситуацию – точками контуров с пояснительным текстом.

Кроки и журнал тахеометрической съемки являются основными документами при составлении топографического плана.

Съемку реечных точек начинают с ориентирования лимба на соседнюю станцию, например на IV (см. рис. 5).

Для этого, установив при КЛ отсчѐт по горизонтальному кругу, равный 0°, закрепляют алидаду трубы на веху станции II, после чего закрепляют лимб. Затем, открепив алидаду, наводят трубу на рейку, производят отсчѐты по горизонтальному кругу и по дальномеру.

При этом рекомендуется устанавливать меньший отсчѐт по нижней дальномерной нити, равный целому числу метров (например, 1000 мм). Затем снимают отсчет по верхней дальномерной нити. Расстояние находят по формуле

(3). Затем, действуя микрометренным винтом зрительной трубы, наводят среднюю нить сетки нитей на высоту теодолита, берут отсчѐт по вертикальному кругу.

Результаты наблюдений на реечную точку записывают в соответствующие графы журнала (см. табл. 4).

28

29

По сигналу наблюдателя реечник переходит на следующую характерную точку местности, на которой выполняют аналогичные измерения, и т.д. Закончив наблюдения на все реечные точки (обычно по ходу часовой стрелки), трубу вновь наводят на веху, установленную на точке II, чтобы убедиться в неизменном положении лимба во время работы. Если повторный отсчѐт отличается от начального более чем на 5΄, съѐмку на данной станции повторяют. По завершении работ переходят к съѐмке на следующей станции.

4.4. Камеральная обработка материалов полевых измерений

Камеральную обработку высотного хода начинают с тщательной проверки результатов измерений в полевых журналах.

Вычисление вертикальных углов производят по формулам:

прямого и обратного превышений с разными знаками должно быть не более 4 см на каждые 100 м расстояния между точками. Полученные значения записывают в графы 12, 13 журнала.

Затем выполняют увязку превышений и вычисление отметок станций в

где f h - невязка в превышениях;

hср - алгебраическая сумма средних превышений.

Допустимая высотная невязка хода определяется по формуле:

где f h доп допустимая невязка в метрах;

P периметр хода, выраженный в метрах; n - число превышений хода.

Табл. 5 содержит номера станций (графа 1) и расстояния между ними (графа 2), взятые из ведомости вычисления теодолитного хода. В графы 3 и 4 записывают вычисленные прямые и обратные превышения точек хода, а в графу 5 – средние из них. При этом среднему превышению присваивается знак прямого превышения.

Если фактическая невязка высотного хода меньше или равна допустимой, то в средние превышения пропорционально длине сторон со знаком, обратным знаку невязки, вводят поправки (графа 5) и получают увязанные превышения
