-отсчѐт по красной стороне задней рейки aк;

-отсчѐт по черной стороне реек, устанавливаемых на промежуточные точки с.

Поcле снятия отсчетов вычисляют превышения на станции по черной и красной сторонам реек (графы 6 и 7 табл. 6).

5.5. Камеральные работы

Камеральные работы состоят из следующих этапов:

-вычисление отметок нивелирного хода;

-составление и вычерчивание профиля трассы и поперечников. Вычисление отметок нивелирного хода начинают с вычисления отметок

связующих точек и постраничного контроля журнала (табл. 6). Отметки плюсовых точек и пикетов вычисляют после уравнивания хода.

Если невязка хода меньше допустимой, еѐ распределяют равномерно на каждую станцию с обратным знаком.

Продольный профиль трассы строится на миллиметровой бумаге по нивелирному и пикетажному журналам. Масштаб горизонтальных расстояний выбирают 1:2000, а вертикальных – 1:200.

Составление профиля начинают с построения сетки, содержание которой представлено на рис. 11. Последовательно заполняют строки «расстояния» и «пикеты», «фактические отметки», а также «план трассы» и «ситуация».

На основании фактических отметок строят профиль трассы, откладывая значения в вертикальном масштабе и соединяя полученные точки прямыми отрезками.

Далее приступают к проектированию, для чего намечают будущую трассу и рассчитывают проектные уклоны и отметки полотна дороги. Уклоны рассчи-

37

38

Рабочие отметки должны указывать глубину выемки или высоту насыпи в данной точке. Значение рабочей отметки рассчитывается как разность между фактической и проектной отметками. При необходимости устройства насыпи рабочую отметку надписывают выше графика, при устройстве выемки – ниже линии профиля.

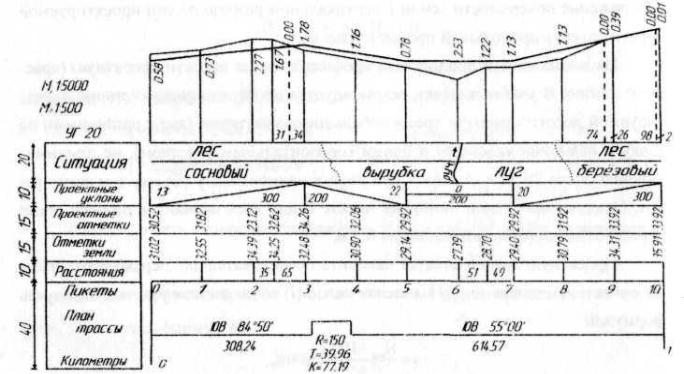

Рис. 11. Продольный профиль трассы автомобильной дороги

Нахождение положения точек нулевых работ производят по изменению знака рабочих отметок с выемки на насыпь и наоборот. Для точки нулевых работ рассчитывают еѐ положение относительно ближайших пикетов.

Поперечники составляют в масштабе 1:100.

При сдаче и защите задания по нивелированию трассы представляют: журнал нивелирования; пикетажный журнал; продольный профиль трассы; профили по поперечникам;

расчѐты основных элементов кривой.

39

6.НИВЕЛИРОВАНИЕ ПОВЕРХНОСТИ

6.1.Содержание работы. Инструменты

Нивелирование поверхности участков земли по квадратам выполняют при крупномасштабных съемках (1:1000 – 1:5000) с малой высотой сечения рельефа (0,25 – 0,5 м) с целью составления проектов вертикальной планировки. Такую работу выполняют при проектировании лесозаготовительных предприятий, жилых поселков, лесных складов, при лесомелиоративных работах.

6.2. Подготовительные работы

Поверхность участка разбить на квадраты размером 10 х 10 м. Вершины квадратов закрепить колышками с указанием номера квадрата. Если на сторонах квадратов имеются точки перегиба, то их отмечают как плюсовые точки.

Составить схему квадратов, на которой указать номера квадратов и порядок перемещения реечника.

Схема составляется в 2-х экземплярах, для речника и для наблюдателя. Схема наблюдателя является полевым журналом для записи наблюдений.

6.3. Полевые работы

Нивелирование выполняют с точки (станции), расположенной примерно в центре участка.

Установив нивелир на станции в рабочее положение, наблюдатель опре-

Нi– абсолютная высота i точки;

ai – отсчет по черной стороне нивелирной рейки, установленной над точкой i, высота которой известна.

40

Рейки последовательно устанавливают в вершины квадратов, берут по черным сторонам отсчеты ai с точностью до 1 мм и заносят в журнал. В журнале указывают также направления скатов, если они совпадают с направлением диагонали. Отметки вершин сетки квадратов вычисляют с точностью до 0,01 м по формуле:

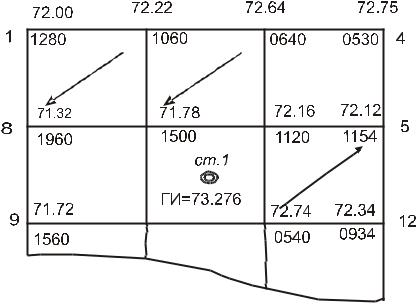

Рис. 12. Журнал нивелирования по квадратам (Условные обозначения: 1560 –отсчет по черной стороне рейки; 71,72 –

отметка девятой речной точки)

6.4. Камеральные работы

На чертежной бумаге построить сетку квадратов в заданном масштабе. Наложить ситуацию и дополнительные высотные точки и подписать высоты нивелирных точек с точностью до 0,01 м.

Для проведения на плане горизонталей на сторонах квадратов и на некоторых диагоналях интерполированием определить следы горизонталей. Горизонтали надо начинать проводить с той части плана, где рельеф выражен наиболее четко.

После проведения горизонталей план участка вычерчивается тушью в условных топографических (лесных) условных знаках.

Сетка квадратов на плане не показывается. К отчету прилагается журнал нивелирования и план участка, вычерченный в карандаше.
