6

1.4. Ведение полевых документов

Результаты геодезических измерений и съемок оформляют в полевых журналах, абрисах и т. д. простым карандашом марки ТМ. Все записи и зарисовки в полевых документах должны быть четкими и аккуратными.

Категорически запрещается переписывать полевые журналы, подчищать или стирать резинкой записи, выполненные в поле. Ошибочные результаты аккуратно зачеркивают и сверху записывают новые данные. Все страницы полевого журнала должны быть пронумерованы с указанием в конце общего числа страниц за подписью бригадира. На обложке журнала указывают номер и состав бригады, тип и номер инструмента, даты начала и конца измерений. На страницах журнала должны быть указаны дата наблюдений, состояние погоды, фамилия исполнителя. Записи цифр в полевых журналах должны располагаться строго под цифрами соответствующих разделов (градусы и минуты). Результаты измерений, выполненные с одинаковой точностью, нужно записывать с тем же числом десятичных знаков.

При ведении абриса и схем необходимо добиваться наибольшей полноты и выразительности.

1.5. Правила вычислительных работ

При обработке полевых материалов необходимо обеспечить соответствие точности полевых измерений и вычислений. Вычисления, выполненные с меньшей точностью, чем точность исходных данных, снижают точность полевых измерений, а сохранение лишних разрядов чисел усложняет вычисления. Например, при вычислении приращений координат и их поправок в ведомости теодолитного хода сохраняют два знака после запятой, так как линейные измерения выполнены с ошибкой 0,01 м.

При округлении чисел с большим количеством знаков до необходимого числа знаков, если отбрасываемая часть числа меньше пяти, сохраняемая цифра остается без изменения, если больше пяти, то сохраняемая цифра увеличится на единицу. В тех же случаях, когда отбрасываемая часть числа равна пяти, то по правилу К. Ф. Гаусса число округляют в сторону четной цифры. Например, 3,45 округляют до 3,4, а 3,55 – до 3,6. Все полевые вычисления проверяют «во вторую руку», о чем делается запись в полевых журналах. Вычисления в камеральных условиях ведут «в две руки», то есть независимо двумя исполнителями.

7

1.6.Инструкция по технике безопасности

1.Для предотвращения несчастных случаев и травматизма на практике следует строго соблюдать трудовую дисциплину и правила техники безо-

пасности:

-тщательно проверять крепление ручек и ремней на футлярах инструментов при их переноске;

-складные и раздвижные рейки должны быть прочно закреплены в местах соединения;

-топоры, молотки, кувалды должны быть плотно насажены на ручках и надежно заклинены;

-осторожно обращаться с треногами и вехами, имеющими металлические наконечники;

-запрещается использовать рейки, вехи для переноски инструментов, а также перебрасывать друг другу шпильки и вехи;

-проявлять осторожность при сматывании и разматывании мерной лен-

ты;

-по возможности сводить к минимуму работу на проезжей части улиц

и дорог.

2. Соблюдение требований санитарии и личной гигиены:

-на ногах иметь легкую, прочную обувь, а в дождливую погоду – резиновую обувь;

-в солнечную погоду работать с покрытой головой; -не ложиться на землю и не садиться на ящики и футляры от приборов; -забивать колья на проезжей части дорог и тропках.

-не пить воду из неизвестных источников, прудов; -во время грозы не находиться на открытых и возвышенных участках местности, у высоких деревьев, столбов и др.; -запрещено купание в рабочее время;

-при несчастных случаях пострадавшему необходимо оказать первую помощь и сообщить руководителю практики.

3. При перевозке оборудования и инструментов в общественном транспорте соблюдать установленные правила проезда.

8

2. ПОЛЕВЫЕ ПОВЕРКИ ПРИБОРОВ

2.1. Полевые поверки теодолита 2Т-30

1. Ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна оси вращения инструмента.

Устанавливают поверяемый уровень по направлению двух подъемных винтов и, вращая их в противоположные стороны, приводят пузырѐк уровня на середину (в нуль-пункт).

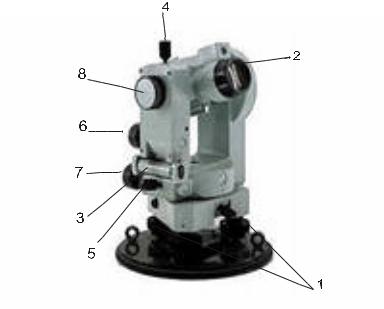

Рис. 1. Устройство теодолита 2 Т 30 (1 – Подьемные винты, 2 – Зрительная труба, 3 – Цилиндрический уровень,

4 – Закрепительный винт зрительной трубы, 5 – Закрепительный винт горизонтального круга, 6 – Наводящий винт зрительной трубы, 7 – Наводящий винт горизонтального круга, 8 – Кремальера)

Затем поворачивают алидаду с уровнем на 180 °. Если пузырѐк уровня отойдет от нуль-пункта не более чем на одно деление, то условие выполнено.

В противном случае выполняют юстировку уровня. Для этого приводят пузырѐк к нуль-пункту на половину дуги отклонения подъемными винтами, а на вторую половину – юстировочными винтами уровня.

2. Визирная ось зрительной трубы должна быть перпендикулярна к горизонтальной оси вращения трубы (определение коллимационной ошибки).

С помощью подъѐмных винтов горизонтируют прибор и визируют на удалѐнную точку, находящуюся примерно на высоте прибора. При двух поло-

9

жениях вертикального круга (КЛ и КП) производят отчеты КП1, КЛ1 по горизонтальному кругу.

После этого при зажатом закрепительном винте алидады отпускают закрепительный винт лимба и поворачивают алидаду приблизительно на 180 °.

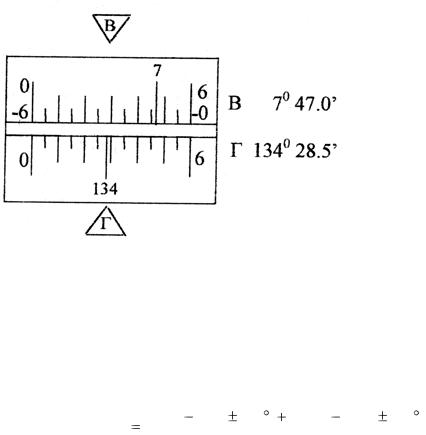

Рис. 2. Поле зрения микроскопа теодолита 2 Т 30.

Затем закрепляют лимб, открепив алидаду, вновь визируют на ту же самую точку и при двух положениях вертикального круга производят отчеты КЛ2, КП2 по горизонтальному кругу.

Величину коллимационной ошибки с находят по формуле:

C

(КП1 КЛ1 180 ) (КП 2 КЛ 2 180 )

,

(1)

4







Если с < 2t, где t – точность отсчѐтного приспособления, то поверяемое условие соблюдается (для теодолита типа Т30 принимают t = 30). В противном случае выполняют исправление коллимационной ошибки. Для юстировки наводящим винтом алидады устанавливают по горизонтальному кругу отсчѐт, свободный от влияния коллимационной ошибки:

a0 = КП2 – c или a0 = КЛ2 + c.

Горизонтальными (боковыми) исправительными винтами сетки нитей, слегка ослабив вертикальные исправительные винты, перекрестие сетки нитей совмещают с точкой наводки.

Закрепляют вертикальные исправительные винты сетки нитей и повторяют поверку.

3. Горизонтальная ось вращения трубы должна быть перпендикулярна к вертикальной оси вращения теодолита.

10

Устанавливают теодолит в 20–30 м от стены здания и наводят зрительную трубу на высоко расположенную точку. Закрепив алидаду, приводят трубу в горизонтальное положение и отмечают карандашом на стене здания проекцию перекрестия сетки нитей; повторяют эти действия при КП.

Если проекции перекрестия сетки нитей при двух положениях круга не совпадают, то прибор должен быть исправлен в мастерской.

4.Вертикальная нить сетки нитей должна быть параллельна вертикальной оси вращения теодолита.

Устанавливают теодолит и наводят зрительную трубу на четкую, хорошо видимую точку. Вращением наводящего винта медленно наклоняют трубу и следят за положением наблюдаемой точки относительно вертикальной нити. Если при таком перемещении наблюдаемая точка сойдет с вертикальной нити, то, ослабив исправительные винты сетки нитей, поворачивают диафрагму с сеткой до соблюдения поставленного условия. После юстировки необходимо повторить поверку по п. 2 (определение с).

5.Место нуля (МО) вертикального круга должно быть равным нулю или

не превышать двойной точности отчетного микроскопа теодолита 2t. Для определения (МО) вертикального круга наводят перекрестие сетки нитей на удаленную, хорошо видимую точку. Производят отсчѐт по вертикальному кругу при КЛ. Переводят трубу через зенит и при КП выполняют те же действия.

Вычисляют место нуля по формуле:

МО

П Л

,

(2)

2







Если (МО) превышает двойную точность отсчѐтного приспособления, то производят его исправление, для чего наводят трубу на точку наблюдения при КП. Наводящим винтом вертикального круга устанавливают вычисленное значение угла наклона. Сместившееся перекрестие сетки нитей наводят на точку визирования исправительными винтами сетки нитей.

6. Исследование нитяного дальномера.

Для исследования нитяного дальномера на одном конце линии предварительно измеренной рулеткой устанавливают теодолит, а на другом – рейку с сантиметровыми делениями. Расстояние, измеренное дальномером, находят по формуле:
