11

d = K·n + c,

(3)

где K – коэффициент дальномера; с – его постоянная слагаемая; n – число делений.

При съѐмке в масштабе 1:1000 и мельче постоянной слагаемой дальномера с пренебрегают из-за малости. Поэтому, принимая коэффициент дальномера К = 100, число сантиметровых делений по рейке между верхней и нижней нитями должно выражать расстояние в метрах.

2.2. Полевые поверки нивелира

1. Ось круглого уровня должна быть параллельна оси вращения нивелира. Вращением подъѐмных винтов приводят пузырѐк уровня в нуль-пункт и поворачивают зрительную трубу нивелира на 180°. Если пузырѐк уровня остается в нуль-пункте, то условие выполнено.

Отсчет по рейке-1240

аб

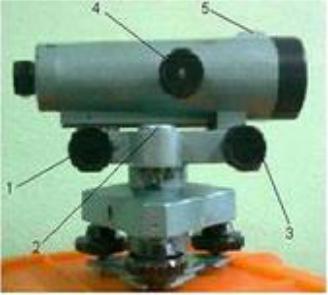

Рис. 3-Нивелир Н-3.( а- устройство: 1-элевационный винт;2- цилиндрический уровень; 3-наводящий винт; 4-кремальера; 5-коллимационный визир. б- поле зрения зрительной трубы)

В противном случае, действуя исправительными винтами уровня, его перемещают в направлении нуль-пункта на половину дуги отклонения, а затем

12

подъѐмными винтами выводят пузырѐк в нуль-пункт. Поверку для контроля повторяют.

2.Средняя горизонтальная нить сетки должна быть перпендикулярна к оси нивелира. Поверка производится взятием трѐх отсчѐтов по рейке: перекрестием сетки нитей, левым и правым краем горизонтальной нити.

Отсчѐты должны отличаться не более чем на 1 мм. Если условие не выполнено, вращают сетку нитей.

3.Визирная ось зрительной трубы и ось цилиндрического уровня должны быть параллельны.

Выбирают на местности две точки А и В на расстоянии 60–80 м и закрепляют их кольями. Устанавливают нивелир посередине между ними и, взяв от-

счѐты a1 - по рейке А и b1 – по рейке В, определяют превышение h1. В этом случае даже при негоризонтальном положении визирной оси превышение будет определено правильно, так как нивелирование производилось при равных плечах. Затем переносят инструмент к точке А и определяют превышение h2 нивелированием вперед. Для этого как можно точнее измеряют рулеткой высоту инструмента i от вершины кола до визирной оси инструмента и берут отсчѐт b2 по рейке В. Высоту инструмента можно измерить по рейке, установленной у окуляра нивелира, отсчитывая деления рейки через объектив зрительной трубы, закрытой крышкой с отверстием в центре. Превышение точки В над точкой А будет:

h2 = i – b2

(4)

Если h1=h2 или отличается не более чем на 4 мм, это свидетельствует о параллельности визирной оси трубы оси цилиндрического уровня. В противном

случае, зная правильное значение превышения

h1 , определяют отсчѐт по даль-

ней рейке, соответствующий горизонтальному положению визирной оси:

b02 = i + h1

(5)

Визируя на рейку в точке В, вращают элевационный винт и устанавливают среднюю горизонтальную нить на вычисленный отсчѐт b02. Затем, действуя вертикальными исправительными винтами цилиндрического уровня, совмещают изображения концов пузырька уровня. Для контроля поверку повторяют.

13

3.ТЕОДОЛИТНАЯ СЪЁМКА

3.1.Содержание работ, инструменты

Теодолитную съѐмку необходимо выполнять в масштабе 1:1000 на участке, указанном преподавателем. В результате теодолитной съѐмки получают контурный план местности с изображением ситуации без рельефа. Обоснованием теодолитной съѐмки служит замкнутый теодолитный ход из нескольких вершин в виде многоугольника. Теодолитный ход прокладывают по периметру участка местности и привязывают к пунктам опорной сети. Если опорная сеть отсутствует, то определяют магнитный азимут первой стороны хода, а координаты начальной точки принимают равными нулю.

Для производства съѐмки необходимо иметь следующие инструменты и принадлежности:

-топорик; -теодолит со штативом;

-мерную ленту со шпильками или стальную рулетку; -эккер; -вешки (2 шт.);

-журнал измерения углов, тетрадь для абрисов, колья.

Теодолитная съѐмка состоит из полевых и камеральных работ. В состав полевых работ входят:

-рекогносцировка участка, выбор и закрепление вершин теодолитного

хода;

-измерение горизонтальных углов и сторон хода; -привязка хода; -съѐмка местных предметов (съемка ситуации).

Камеральные работы состоят из обработки результатов полевых измерений и составления плана.

3.2. Полевые работы

В ходе рекогносцировки определяют границы участка, положение вершин полигона, направление сторон теодолитного хода, условия привязки к пунктам опорной сети. Теодолитные ходы прокладываются по периметру участка в виде замкнутого многоугольника в местах, удобных для производства

14

линейных измерений (вдоль обочин дорог, улиц, аллей, проездов, просек и т. п.). Вершины углов теодолитных ходов выбирают в местах, удобных для установки теодолита, так, чтобы с них обеспечивалась взаимная видимость, создавались благоприятные условия для съемки местных предметов. Закрепление вершин теодолитных ходов производят кольями, которые забивают вровень с землей.

Измерение горизонтальных углов производят 30-секундными теодолитами типа Т-30 способом приемов. Подготовка прибора к измерению углов на станции состоит из следующих действий:

а) установки теодолита над вершиной измеряемого угла (центрирование); б) приведение плоскости лимба в горизонтальное положение (горизонти-

рование); в) установки зрительной трубы для наблюдений.

Центрирование теодолита производится с помощью нитяного отвеса или зрительной трубой через отверстие горизонтального круга в теодолитах Т-30. Центрирование инструмента выполняют с точностью 0,5 см. Закрепив инструмент на головке штатива, приводят плоскость лимба в горизонтальное положение с помощью уровня при алидаде горизонтального круга, действуя подъемными винтами теодолита в двух взаимноперпендикулярных плоскостях. При вращении прибора вокруг оси пузырѐк уровня не должен отклоняться более чем на одно деление.

Подготовка зрительной трубы для наблюдений состоит в установке трубы по глазу и по предмету. С этой целью вращением окулярного кольца добиваются четкой видимости сетки нитей, а действуя кремальерой фокусируют трубу, добиваясь резкости изображения предмета наблюдения.

Измерение горизонтальных углов в теодолитных ходах производят способом приемов, последовательно перемещаясь с точки на точку по ходу часовой стрелки. Измеряют правые по ходу внутренние углы полигона.

Визирование производят на основания вех, отвесно устанавливаемых на вершинах углов полигона. Открепив алидаду при КЛ, визируют на основание задней вехи (по ходу движения), производят отсчѐт по горизонтальному кругу. Затем при том же положении круга (КЛ) визируют на переднюю веху и производят второй отсчѐт по горизонтальному кругу. Результаты наблюдений записывают карандашом в полевой журнал теодолитной сьемки (табл. 1).

15

Полевой журнал теодолитной съемки (фрагмент)

точек№№ стояния

точек№№наблюдения

Отсчеты по

Среднее из

Величина

Среднее из

иПрямыеобазимуратныерумбыилиты

Мера

Угол

верньерам

отчетов

угла

углов



линий

накло-

































на





град.

мин.

град.

мин.

град.

мин.

град.

мин.



































Круг лево













































1

4

28

48















































2

305

25





83

23





145°26΄

245,03

































Круг право















245,11































4

205

11









83

23



245,07































2

121

48





83

23









































КЛ















































2

1

314

27















































3

223

41





90

46







319,93

































КП

















320,05































1

81

35









90

46



320,99

5°30΄





























3

350

49





90

46





































Таблица 1

АБРИС
