Качественный вид дисперсионных характеристик ПСВ и ООСВ в про-

странственно-однородных пленках разной толщины ( L1 > L2 ) представлен на рис. 1.3. Как видно, увеличение толщины пленки приводит к изменению дис-

персии и увеличению групповой скорости СВ. Таким образом, на частоте ω0

СВ в пленках разной толщины распространяются с разными волновыми чис-

лами ( k1 и k2 ).















ω





ω









L1 > L2



ω





L1 > L2



L1













L2

ω0









ω0

























L2















ω











L1

















k1

k2

k

k

k





k



2







а



1



б



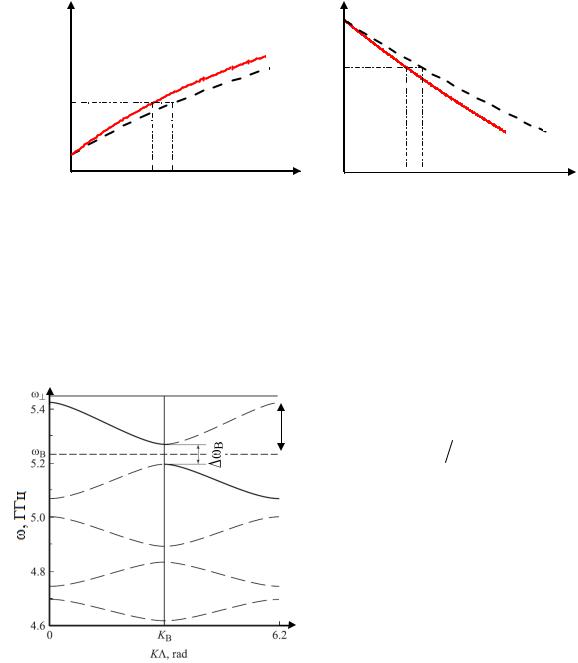

Рис. 1.3. Качественный вид дисперсионных характеристик: а –

для ПСВ; б

для ООСВ

На рис. 1.4 показана дисперсия ООСВ, распространяющихся в магнитной периодической структуре. Видно, что в спектре существуют зоны, внутри которых распространение спиновых волн запрещено. Наличие запрещенных зон обусловлено брэгговским резонансом, возникающим вследствие отражения спиновых волн от границ между «толстыми» и «тонкими» участками























пленки.

Отражение возникает из-за



ω



























∆f



различного волнового

сопротивле-



































ния Z1, 2 = ω0 µ0k1, 2 ,

которым об-



ω B















































ладают ферромагнитные пленки раз-























личной толщины вследствие различ-























ных законов дисперсии (см. рис. 1.3).























На

основе профилированных























ферритовых пленок возможно созда-























ние полосно-пропускающих филь-



















тров, приборов для обращения вол-







0



π



























KΛ, рад











нового фронта, ограничителей мощ-























Рис. 1.4. Характерный вид зонной





ности и шумоподавителей, раотаю-

структуры для продольных спиновых волн





в схеме приведенных зон Бриллюэна



щих в широком диапазоне частот.





















6





1.2. Описание программы

Программа, используемая в данной лабораторной работе, предназначена для моделирования спектров спиновых волн, распространяющихся в ферромагнитных пленках с модуляцией толщины. Программа позволяет задавать следующие параметры (см. рис. 1.2):

L1 – толщину «толстого» участка пленки, мкм; d1 протяженность участка толщиной L1, мкм;

L2 толщину «тонкого» участка пленки, мкм; d2 – протяженность участка толщиной L2 , мкм;

M0 – намагниченность насыщения, Гс (1 Гс = 1000/(4π) А/м);

Λ– период структуры, мкм;

H – напряженность магнитного поля, Э (1 Э = 1000/(4π) А/м); γ = 2.8 МГц/Э – гиромагнитное отношение.

1.3.Порядок выполнения работы

1.Получить у преподавателя параметры исследуемой структуры и программу для расчета.

2.Промоделировать спектр спиновых волн для заданных преподавателем параметров структуры.

3.Изучить влияние периода структуры, протяженности и глубины канавок на спектр и частоты запрещенных зон.

1.4. Содержание отчета

1.Цель работы.

2.Краткие теоретические сведения.

3.Исходные параметры.

4.Графики промоделированных характеристик.

5.Выводы по полученным результатам.

1.5.Контрольные вопросы

1.Напишите формулы для законов дисперсии спиновых волн в ферромагнитных пленках.

2.Нарисуйте дисперсионные характеристики спиновых волн низших типов для трех направлений намагничивания пленки.

7

3.Как влияет изменение толщины ферромагнитной пленки на дисперсионные характеристики спиновых волн?

4.Как влияет период структуры и протяженность канавки на дисперсионные характеристики спиновых волн?

5.Как влияет глубина канавок на дисперсионные характеристики спиновых волн?

8

Лабораторная работа 2

МОДЕЛИРОВАНИЕ ХАРАКТЕРИСТИК МАГНИТНОЙ ПЕРИОДИЧЕСКОЙ СТРУКТУРЫ С МОДУЛЯЦИЕЙ ТОЛЩИНЫ МЕТОДОМ ВОЛНОВЫХ МАТРИЦ ПЕРЕДАЧИ

Цели работы: исследование спектров СВ и частот запрещенных зон в зависимости от параметров магнитных периодических структур с модуляцией толщины; приобретение практических навыков расчета спектров спиновых волн в магнонных кристаллах методом волновых матриц передачи.

2.1.Основные положения

Вданной лабораторной работе изучается такая же периодическая структура, как и в предыдущей. Она схематически показана на рис. 2.1, обозначе-

ния на котором соответствуют обозна-



Λ

чениям на рис. 1.2, а T1 T4 – матрицы

d1

d2

передачи для соответствующих участ-





ков структуры. Рассмотрим расчет





спектра СВ методом волновых матриц





передачи, который также называют ме-

L1 L2

T1 T2 T3 T4

тодом Т-матриц. В этом методе волно-





ведущая структура разбивается на от-

Рис. 2.1. Схематическое изображение

дельные участки и для каждого участка

исследуемой структуры в продольном

сечении

записывается своя Т-матрица (см. рис. 2.1). Распространение волны вдоль

структуры происходит в несколько этапов:



1. Распространение волны на участке d1 , которое описывается матри-

цей T1 .





2. Отражение волны от края канавки между d1 и d2 , которое описыва-

ется матрицей T2 .





3. Распространение волны на участке d2 , которое описывается матри-

цей T3 .





4. Отражение волны от границы между d2 и d1 , которое описывается

матрицей T4 .





Распространение волны на периоде длиной Λ можно описать последова-

тельным перемножением этих четырех Т-матриц:



9

TΛ = T1T2T3T4.

(2.1)

Эти Т-матрицы имеют следующий вид:

e(ik1(ω)+kr1(ω))d1



0

















1







,

(2.2)

T1 =

0



























e

(−ik (ω)+k

r1

(ω))d









1

1











1



Γ



















T2

1 − Γ

1 − Γ

(2.3)

=

Γ

1

,















− Γ











1

1 − Γ





e(ik2 (ω)+kr 2 (ω))d2







0







T =











1







3



0

































e

(−ik

2

(ω)+k

r 2

(ω))d

2

















1



−Γ













T4

1 + Γ

1 + Γ

=

−Γ





,







1















1 + Γ

1 + Γ

, (2.4)

(2.5)

где k1(ω) – волновое число СВ на участке толщиной L1 и протяженностью d1; k2 (ω) – волновое число распространения волны в пленке толщиной L2 и

шириной d2 ; Γ – коэффициент отражения от границы между участками; kr1(ω) и kr 2 (ω) – пространственные декременты затухания для «толстого» и «тонкого» участков.

Значения волновых векторов k1(ω) и k2 (ω) находятся из законов дис-

персии СВ, распространяющихся на участках постоянной толщины

(см. (1.2)–(1.4)). Пространственные декременты затухания kr1(ω) и kr 2 (ω)

определяются через отношение ширины линии ферромагнитного резонанса (ФМР) к групповой скорости СВ на соответствующем участке простран- ственно-периодической структуры.

Распространение СВ в структуре с числом звеньев N описывается следующим выражением:
