При снятии характеристики обратите внимание также на показания вольтметров, измеряющих напряжение на входе стабилизатора и на стабилитроне, объясните результаты.

8.2.Постройте график внешней характеристики стабилизированного выпрямителя.

8.3.Изменяя положение ползунка потенциометра R определите, как это влияет на выходное напряжение стабилизатора. Объясните происходящее.

9. Содержание отчета.

9.1.Таблицы результатов измерений п. 4.

9.2.Осциллограммы п. 3.1. и п. 3.4.

9.3.Графики внешних характеристик Uн=f(Iн) п.3.2 и 3.5.

9.4.Таблицы результатов измерений п. 6.

9.5.Осциллограммы и графики п. 5.1.

9.6.Таблицы результатов измерений п. 7.1.

9.7.Осциллограммы и графики п. 7.2.

9.8.Таблицы результатов измерений п. 8.1.

9.9.Графики п. 8.2.

9.10 Объяснение результатов п.7.0 , 7.3 и 8.3.

Примечание: все графики построить в одной и той же системе координат.

Лабораторная работа №4

«Усилители»

Цель работы: Изучить работу операционного усилителя в инвертирующем и неинвертирующем включении, научиться определять режимы работы элементов в сложных схемах усилителей.

1 Ознакомление с работой операционного усилителя

1.1 Соберите схему инвертирующего усилителя на ОУ с К=10.Для этого используйте модель ОУ с тремя выводами из группы ANA и резисторы в

16

диапазоне 1-100 кОм. Эта модель работает без подключения напряжения питания, что упрощает схему. Ко входу подключите генератор переменного напряжения 1 В, частотой 1000 Гц и осциллограф ко входу и выходу усилителя. Установите режим однократной развертки.

1.1.1Пронаблюдайте с помощью осциллографа инверсию выходного сигнала и определите реальный коэффициент усиления усилителя.

1.1.2Постоянно увеличивая входное напряжение, определите при каком значении Uвых начинается ограничение выходного сигнала.

1.2. Соберите схему неинвертирующего усилителя с К=10 и повторите п.п.

1.1.1, 1.1.2

2. Исследование схемы многокаскадного двухканального усилителя.

2.1. Выберите схему усилителя STEREOAMP из библиотеки программы

EWB. Для программы EWB 5.0 путь: File-Open-Samples-STEREOAMP, для EWB 5.12:File - Open - Circuit - Stereoamp. В EWB 5.0 при открытии файла появляется меню Models Clash, в нем выберите Use circuits model.

2.1.1.С помощью мультиметра измерьте напряжения Uбэ и Uкэ для каждого транзистора. По результатам измерений определите, в какой области находятся рабочие точки транзисторов.

2.1.2.Определите коэффициенты усиления каналов стереоусилителя. Почему они разные? Какая причина возникновения нелинейных искажений в верхнем канале усилителя (канал А осциллографа)? В каком каскаде возникают искажения?

2 1.3. Уменьшите входное напряжение так, чтобы обе осциллограммы визуально казались неискаженными. После этого выровняйте усиление обоих каналов усилителя и измерьте коэффициент усиления.

Поскольку оба каскада теперь идентичны, то в дальнейшем исследуется только один из каскадов.

2.1.4.Получите АЧХ усилителя с помощью измерителя АЧХ-ФЧХ (BodePlotter). Определите нижнюю граничную частоту,на которой спад АЧХ составляет 6дБ. Что вызывает спад АЧХ в области нижних частот?

2.1.5.Переключите канал В осциллографа на вход усилителя. По осциллограммам сигналов определите приблизительно сдвиг фаз в градусах между выходным и входным напряжениями. Для нормальной работы осциллографа при выполнении этого пункта необходимо отключить клемму OUT измерителя АЧХ

17

2.1.6.Уточните величину сдвига фаз на частоте генератора входного сигнала с помощью измерителя ФЧХ.

2.1.7.Исследуйте влияние нагрузки, подключаемой к коллектору выходного транзистора, на величину выходного напряжения усилителя. Определите величину нагрузочного резистора, при которой выходное напряжение снижается на 20%.

Содержание отчета: Результаты измерений п.п 2.1.1-2.1.7 и ответы на все поставленные вопросы.

Лабораторная работа №5

«Исследование комбинационных логических схем»

Цель работы: научиться реализовывать любые логические функции с помощью элементарных логических схем. Ознакомиться с построением генераторов импульсов, построением формирователей импульсов на основе логических интегральных схем.

1. Реализация простых логических функций. Задание:

18

1.2. Нарисуйте принципиальные схемы для реализации функций

, , , , на логических элементах типа И-НЕ.

Для функции соберите нарисованную схему и проверьте, что она выполняет логическую операцию ИЛИ для трех переменных А, В, С.

2. Минимизация сложных логических функций и их реализация.

2.1. Пример. Реализуем логическую функцию, представленную в табл. 1.2.

Остальным комбинациям А, В, С, не указанным в таблице, соответствует значение F=0. Табл. 1.2. соответствует логическое

выражение .

По правилам алгебры логики проведем минимизацию функции F. Выносим

общий множитель за скобки

Используя очевидное соотношение , можем в скобках еще раз

повторить любой из членов. Добавим член . Тогда

,

но , поэтому (1).

Для реализации выражения (1) с помощью элементов И-НЕ необходимо исключить операцию дизъюнкции, выразив ее по формуле Де

Моргана: .

Поэтому (2)

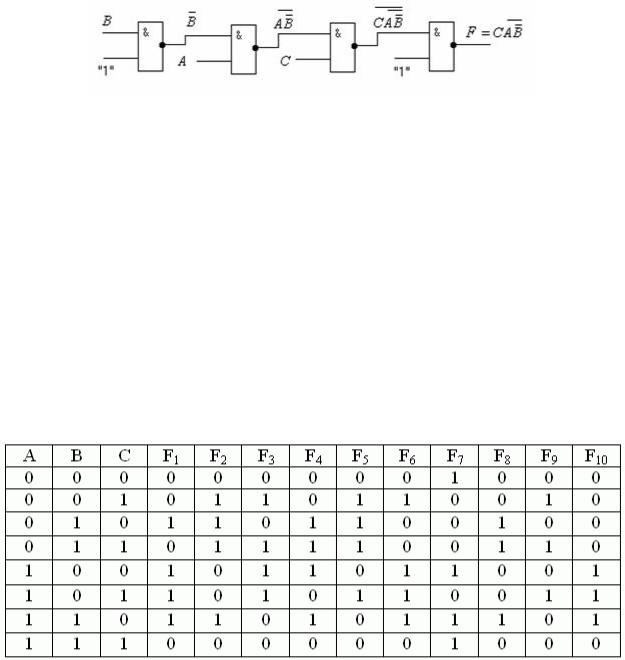

Выражение (2) реализуется в схеме (рис.1.2.).
