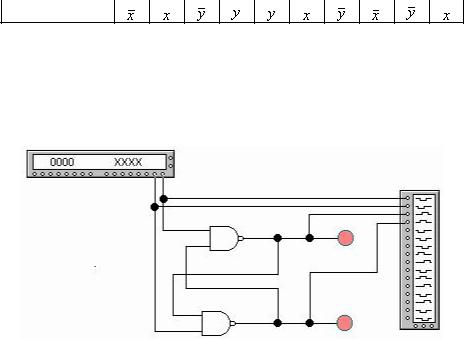

Например, в первом шаге R=0, S=1, следовательно в двоичном коде: 0000.0000.0000.0001 или в шестнадцатеричном 0001 – первый код генератора слова. Во втором шаге R=1, S=0: 0000.0000.0000.00102 = 000216 – второй код генератора слова и т.д.
Получите с помощью логического анализатора временные диаграммы для R, S, Q,
. Зарисуйте их.
2. Интегральные триггеры.
2.1. D-триггер 74175 (триггер-защелка).
Выберите из библиотеки Digital интегральную схему D-триггера 74175 (Quad
D-type FF (clr))
. Данная интегральная схема содержит четыре двухступенчатых Д-триггера. На выходы 1Q, 2Q, 3Q и 4Q поступает информация с входов 1D, 2D, 3D, и 4D при значении стробсигнала CLK=1 информация “защелкивается”. Сигнал CLR’=0 сбрасывает триггер в исходное состояние. Питание микросхемы: 8 (GND) – общий провод, 16
(VCC)- Uпит.
2.1.1. Задание: Исследуйте поведение триггера, воспользовавшись одним из входов Di и соответствующим выходом Qi. В какой момент происходит защелкивание информации?
Нарисуйте схему подключения ИС 74175 для записи на выходах ее кода Q4Q3Q2Q1=0011. Соберите схему и зафиксируйте на выходах заданный код.
2.2. JK-триггер 7472.
Выберите из библиотеки Digital интегральную схему JK-триггера 7472 (AND-gated JK MS-SLV FF (pre, clr)). Данная интегральная схема содержит: входы - J1, J2, J3, К1, К2, К3; выходы – Q и Q’, а также стробсигнал CLK,
26
сброс – CLR’ и вход предустановки PRE’. Питание микросхемы: 7 – общий провод, 14 - Uпит.
2.2.1.Ознакомьтесь с работой JK-триггера. Запишите таблицу состояний триггера. Какие строчки таблицы соответствуют работе JK-триггера в качестве RS-триггера и Т-триггера?
2.2.2.Задание: Соберите схему включения триггера 7472. На выходы
подключите светодиоды. Проверьте все варианты таблицы состояний.
Соберите схему D-триггера на JK-триггере и проверьте ее работу. В качестве инвертора воспользуйтесь соответствующим логическим элементом.
3. Содержание отчета.
3.1.Результаты п. 1.1, 1.2., 1.3., 1.4.
3.2.Схема и результаты п. 2.1.1.
3.3.Таблица п. 2.2.1 и пояснение к ней
Лабораторная работа №7
«Мультиплексоры, дешифраторы, сумматоры»
Цель работы: изучить алгоритмы работы этих схем.
1. Мультиплексор 74151.
Выберите из библиотеки Digital (библиотека MUX) интегральную схему мультиплексора MUX 74151 [1-of-8 Data Sel/Mux]. Данная интегральная схема содержит: восемь входов - D0…D7; адресные входы А, В и С (С является старшим битом адреса); прямой выход – Y и инверсный выход – W. Питание микросхемы: 8 (GND) – общий провод, 16 (VCC) – +5 В. Примечание: выход G’ не использовать.
1.1. Задание:

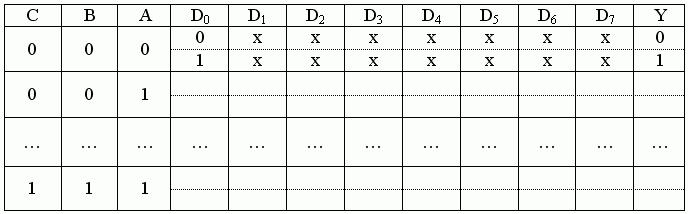

1.1.1. Соберите схему включения мультиплексора. На выходы Y и W подключите светодиоды. Поочередно на один из входов D0, D1, .., D7подайте сигнал и проверьте работу мультиплексора. Результаты занесите в таблицу:
27
1.1.2. Воспользуйтесь мультиплексором как универсальным логическим элементом и на основе его постройте схему:
а) выполняющую операцию дизъюнкции трех переменных (у=А+В+С). Соберите схему и проверьте ее работу;
б) выполняющую операцию конъюнкции с отрицанием (
). Соберите схему и проверьте ее работу. С какого выхода нужно снимать сигнал?
2. Дешифратор 74155.
Выберите из библиотеки Digital (библиотека DEC) интегральную схему дешифратора 74155 [Dual 2-to-4 Dec/DEMUX]. ИС 74155 –представляет собой сдвоенный дешифратор 2-4. Данная интегральная схема содержит: входы – А, В, 1С и 2С’ (входу А соответствуют младшие биты сигнала);инверсные выходы 1Y0, 1Y1, 1Y2, 1Y3 и 2Y0, 2Y1, 2Y2, 1Y3. Сигналы 1G’ и 1С открывают выходы 1Yi, а сигналы 2G’ и 2С’ – выходы 2Yi. Питание микросхемы: 8 (GND) – общий провод, 16 (VCC) – +5 В.
2.1.Ознакомьтесь с работой дешифратора.
2.2.Задание:
2.2.1.Перепишите таблицу состояний сдвоенного дешифратора 2-4 и проверьте ее, собрав схему.
2.2.2.На основе дешифратора 2-4 постройте схему дешифратора 3-8. Составьте таблицу состояний и проверьте ее на собранной схеме.

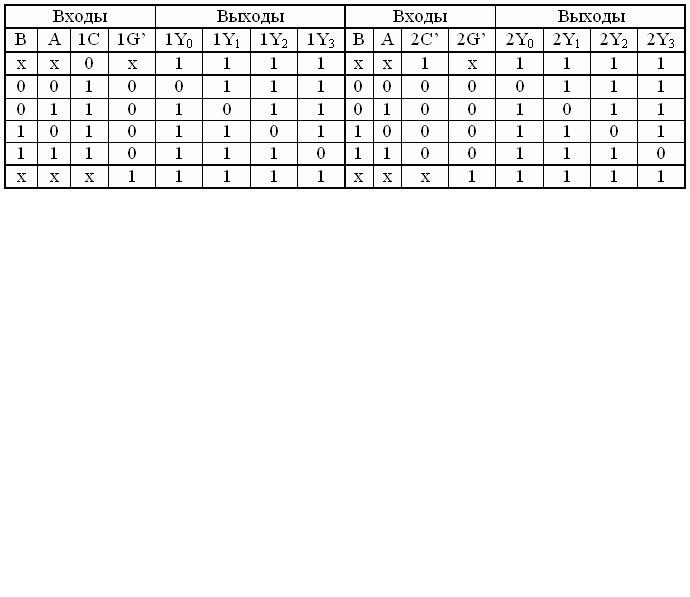

Таблица состояний дешифратора 74155.
28
2. Сумматор 4008
.
Выберите из библиотеки Digital ICs(серия 4ххх) интегральную схему сумматора 4008 [4-bit Binary Full Adder]. ИС представляет собой четырехразрядный сумматор кодов А0…А3 и В0…В3. Выходы S0, S1, S2 и S3. Сигналы СOUT и CIN подключить к общему проводу (земле). Питание микросхемы: 8 (VSS) – общий провод, 16 (VDD) – +5 В.
3.1. Задание:
3.1.1.Соберите схему сумматора, подав на входы А0, А1 и В0, В1 коды слагаемых (А1А0 + В1В0), остальные входы соедините на общий провод. К выходам S0, S1, S2 подключите светодиоды.
3.1.2.Выполните сложение кодов (А1А0 + В1В0) и проверьте результат, используя сумматор:
10+01= ; 11+01= ; 01+01= ; 01+11=
3.1.3. Соберите схему полусумматора, построенную из элементарных логических элементов, и проверьте его работу.
4. Содержание отчета.
4.1.Таблица состояний и схема включения п. 1.1.1.
4.2.Схемы п. 1.1.2.
4.3.Таблица и схема п. 2.2.1.
4.4.Результаты п. 2.2.2.
4.5.Схема п. 3.1.1
4.6.Схема п. 3.1.3.
29
Лабораторная работа №8
«Счетчики и сдвиговые регистры»
Цель работы: Изучить алгоритмы работы последовательных логических схем,научиться строить счетчики с заданным коэффициентом пересчета.
1. Счетчик 74190.
1.1. Выберите из библиотеки Digital (библиотека Counter) интегральную схему счетчика 74190 (Sync BCD Up/Down Counter).
Схема представляет собой двоично-десятичный четырехразрядный реверсивный счетчик с предварительной установкой. Питание микросхемы: 8 (GND) - общий провод, 16 (VCC) - Uпит. Счетчик содержит: выходы QA, QB, QC и QD. Вход U/D’ используется для прямого и обратного счета («0» прямой счет, «1» - обратный счет). На входе МAX/MIN появляется «1» после достижения кода 9 или 0 при прямом и обратном счете соответственно. Вход RCO’ является инверсным входу МAX/MIN (в схеме вход RCO’ не использовать). А, В, С и D - входы предустановки, на которые подаются «0» или «1» для задания соответствующего кода. Вход LOAD’ используется для установления на выходах Qi значений входов ABCD (LOAD’= 0). При LOAD’=1 происходит счет от установленного кода. Вход CTEN’ используется для остановки счетчика во время счета (CTEN’ = 0 - счет, CTEN’ = 1 - остановка). Работа интегральной схемы счетчика осуществляется по переднему фронту перепада 0-1 на входе CLK.
1.2. Задание:
1.2.1.Соберите схему счетчика. На вход CLK от генератора слова задайте последовательность импульсов 1-0. На выходы Qi и MAX/MIN подключите светодиоды. Проверьте процесс счета, реверсирования. В каких случаях возникает сигнал MAX/MIN?
1.2.2.Задав необходимый код на входы предустановки А и В, реализуйте счетчик, считывающий 6 импульсов до заполнения. Проверьте его работу.
