Материал: 3950

11

M0 – масса образца после сушки, г.

Влажность плиты вычисляют как среднее арифметическое значение результатов испытаний трех образцов.

Результаты эксперимента удобно свести в табл.4.

Таблица 4

Экспериментальные данные и результаты опыта

Сравнить полученные данные с ГОСТ 4598-86 "Плиты древесноволокнистые. Технические требования", который предусматривает влажность готовых мягких ДВП не более 12 %, а твердых плит в пределах 3…10 %.

Вопросы для проверки

1 Характеристика отдельных видов ДВП.

2 Плиты с лакокрасочным покрытием, рустованные и перфорированные.

3 Характеристика плит МДФ.

Лабораторная работа 2

Определение плотности древесно-волокнистых плит

Цель работы – изучить методику определения плотности ДВП.

Плотность является важным физическим показателем плит, так как непосредственно влияет на их прочностные свойства.

ГОСТ 4598-86 устанавливает следующие требования к плотности ДВП в зависимости от марки плиты (табл.1).

12

Плотность материала характеризуется отношением массы тела к его объему. Из этого определения вытекает методика проведения испытания.

Оборудование и приборы Микрометр по ГОСТ 6507-90.

Штангенциркуль по ГОСТ 166-73. Лабораторные весы по ГОСТ 19491-74.

Порядок выполнения работы

Для определения плотности используют 8 образцов размером 100 х100 х h мм, где h – толщина плиты.

Измеряют размеры образца. Длину и ширину образца измеряют штангенциркулем с точностью до 0,1 мм в двух местах параллельно кромкам образца. За длину и ширину принимают среднее арифметическое значение результатов замеров двух параллельных сторон образца. Толщину измеряют микрометром в соответствии с рис. 3 с точностью до 0,01 мм.

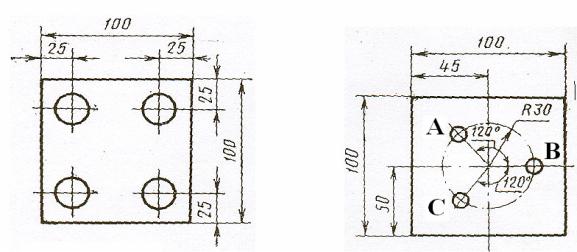

Рис. 3. Схема точек определения толщины образца

За толщину принимают среднее арифметическое значение результатов четырех замеров. Результаты замеров заносят в табл.5.

Вычисляют объем образца с точностью до 0,1 см 3. После измерения образцы взвешивают с точностью до 0,01 г. Результаты взвешивания также заносят в таблицу.

Плотность плиты определяют по формуле (2), г/см 3 :

где l – длина образца, см; b – ширина образца, см; h – толщина образца, см; М – масса образца, г.

Таблица 5

Экспериментальные данные и результаты опытов

Пересчитать плотность на кг/м 3 и сравнить полученные данные с ГОСТ 4598-86.

Вопросы для проверки 1 Виды древесного сырья. Хранение сырья.

2 Подготовка сырья для производства ДВП. Нормализация щепы.

Лабораторная работа 3

Определение набухания ДВП по толщине

Показатель набухания древесно-волокнистых плит нормируется ГОСТ 4598-86 только для твердых и сверхтвердых плит и составляет для соответствующих марок плит от 13 % до 23 %.

14

Оборудование, приборы и реактивы Сосуд для воды с термостатом, обеспечивающим постоянную температуру

воды 20±1 °С, и устройством для удержания образцов под водой в вертикальном положении.

Микрометр по ГОСТ 6507-90.

Квадратная плита (груз) со стороной размером 120 мм и массой 3±0,2 кг. Фильтровальная бумага.

Питьевая вода по ГОСТ 2874-82.

Порядок выполнения работы Отбирают 8 образцов размером 100 х 100 мм согласно рис.1. Измеряют их

толщину в четырех точках согласно рис.3 и определяют толщину как среднее арифметическое результатов четырех замеров.

Образцы устанавливают вертикально в решетку и погружают в ванну с водой так, чтобы верхний край образцов находился на 20±2 мм ниже уровня поверхности воды. Образцы не должны соприкасаться друг с другом, со стенками и с дном ванны.

Согласно ГОСТ 19592-80 образцы выдерживают в воде при температуре 20±1 °С в течение

2 ч ± 5 мин для мягких плит; 2 ч ± 5 мин и 22 ч ± 15 мин для полутвердых плит (испытания проводятся

на одних и тех же образцах);

24 ч ± 15 мин для твердых и сверхтвердых плит.

В учебных целях достаточно выдерживать образцы в воде в течение 2 часов, так как они интенсивно поглощают воду и значительно изменяют свои линейные размеры лишь в первые 2…4 часа выдержки в воде.

После выдержки образцы полутвердых, твердых и сверхтвердых плит извлекают из воды, укладывают в горизонтальном положении между листами фильтровальной бумаги в стопы по 5 штук и кладут сверху груз (плиту) на 30 с для удаления воды с поверхности образцов. Образцы мягких плит устанавливают на ребро для свободного стекания воды и осторожно промокают листами фильтровальной бумаги.

15

Измеряют толщину каждого образца микрометром в тех же четырех точках. Все полученные результаты сводят в табл.6.

Таблица 6

Экспериментальные данные и результаты опытов

Показатель набухания по толщине есть выраженное в процентах отношение разности толщины плиты после и до увлажнения к толщине плиты до увлажнения. Вычисляется по формуле

где h0 – толщина образцов до увлажнения, мм;

h - толщина образцов после увлажнения, мм.

Набухание по толщине плиты вычисляют как среднее арифметическое значение результатов восьми образцов.

Сравнивают полученные данные с значениями ГОСТ 4598-86.

Вопросы для проверки 1 Способы очистки технологической щепы в производстве ДВП. 2 Электромагнитная сепарация.

3 Механическая сепарация.

Лабораторная работа 4

Определение водопоглощения древесно-волокнистых плит

Для определения водопоглощения используется весовой метод.
