Исходя из безопасности движения, длительность цикла не должна быть меньше 25 с и больше 120 с.

Если по расчету Тц < 25 с, то необходимо увеличить длительность цикла до 25 с. Если по расчету Тц 120 с, необходимо добиться снижения длительно-

сти цикла. Для этого следует увеличить число полос на подходе к перекрестку,

запретить отдельные маневры, уменьшив число фаз регулирования, организо-

вав пропуск интенсивных ТП в течение двух и более фаз регулирования.

Длительность основных тактов равна, с:

где i – номер фазы регулирования;

у – расчетный фазовый коэффициент фазы.

Качество схемы организации движения на перекрестке можно оценить величиной задержки ТС и связанным с ней показателем – степенью насыщения направления движения x. Ее величина определяется по формуле:

Заторовое состояние в рассматриваемом направлении возникает при x>1.

Для обеспечения некоторого резерва пропускной способности следует выпол-

нять условие x<0,85 0,9.

После выполнения расчетов следует записать расчетный режим свето-

форного регулирования, соответствующий условиям движения на перекрестке

ипостроить график работы светофорной сигнализации.

3.6График режима светофорной сигнализации

Порядок чередования и длительность сигналов для каждого светофора,

установленного на перекрестке, отражает график режима светофорной сигнали-

зации. Это позволяет использовать его для коммутации ламп светофоров в пе-

22

риод монтажных работ. Каждая строка графика соответствует одному или не-

скольким светофорам с одинаковым режимом работы. В левой части графика указывают номера светофоров и дополнительных секций, присваиваемых им в процессе проектирования светофорного объекта. В средней части графика со-

ответствующими цветами показано чередование сигналов светофоров. Эту часть графика выполняют в масштабе, который отражает длительности сигна-

лов, записанных в правой части графика. Масштаб выбирают произвольно.

Рис. 6 График режима работы светофорной сигнализации

Перед выполнением графика вычерчивают генплан перекрестка с нане-

сенными на нем техническими средствами организации движения. Графики режима светофорной сигнализации приведены на рис. 6.

3.7 Определение минимально необходимого числа программ регулирования

Из-за суточных колебаний интенсивности движения ТС меняется значе-

ние фазовых коэффициентов, а следовательно, и значение цикла регулирова-

23

ния. С точки зрения оптимальности управления каждому значению интенсив-

ности должна соответствовать своя программа.

В целях упрощения технических средств и их эксплуатации на практике обычно ограничиваются использованием в течение активного периода суток 2-3

жестких программ. При этом исходят из того, что отклонение фактической дли-

тельности цикла от оптимального на 25 % в любую сторону допустимо, так как это не приводит к значительному увеличению транспортной задержки.

Первую программу обычно рассчитывают для интенсивности движения,

соответствующей пиковому периоду суток. Чтобы определить момент перехода ко второй программе, необходимо уменьшить цикл первой программы на 25 %,

что позволяет рассчитать новый суммарный фазовый коэффициент

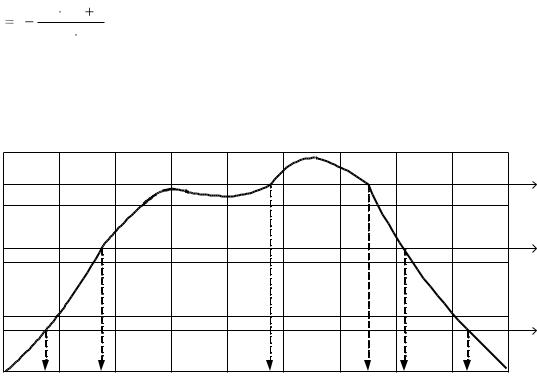

Рис. 7 График для расчета количества программ управления

Пропорционально уменьшению Y необходимо уменьшить входящие в не-

го расчетные фазовые коэффициенты. Учитывая, что фазовый коэффициент яв-

ляется отношением интенсивности движения N к потоку насыщения Мн для

25

летового и синего. При этом в пределах всей ПЗ жирность и толщина ли ний должна быть одинаковой. Использовать другие цвета, в том числе при оформле-

нии рисунков, таблиц и др. иллюстраций, не допускается. Подчеркивание, а

также жирное исполнение заголовков, отдельных слов и т.п. в тексте, таблицах и рисунках, с целью их выделения, не разрешается.

При электронном наборе основного текста необходимо использовать шрифт

"Timеs New Roman" размером 14 или шрифт "Arial" размером 12 pt, межстрочный интервал - 8 мм, выравнивание текста - по ширине, отступ в абзаце должен быть одинаковым во всем тексте и равным пяти знакам (14 ... 16 мм). Стиль формул для

"Microsoft Eguation": обычный символ – 14, крупный символ - 18, мелкий символ

– 12, крупный индекс – 9, мелкий индекс – 7 pt. Допускается при оформлении ри-

сунков и таблиц использовать более мелкий шрифт 12 pt. Следует, однако, пом-

нить, что высота символов и индексов в тексте должна быть не менее 2,0 при ру-

кописном исполнении и 1,8 мм– при электронном. Смешивание рукописного с машинописным и электронным способами исполнения текста не допускается.

При оформлении самостоятельной работы не допускаются: надрывы, про-

тертости, смятие и загрязнение листов, неразборчивый почерк, небрежно вы-

полненные рисунки и таблицы, неаккуратные исправления в тексте. Описки

(опечатки) и графические неточности, обнаруженные в контрольной работе,

допускается исправлять аккуратной подчисткой и нанесением исправлений те-

ми же цветом чернил (пасты), жирности и толщиной линий.

Описания и расчеты должны быть краткими, но полностью раскрывать существо вопроса и сопровождаться ссылками на литературные или другие ис-

точники.

Самостоятельная работа должна начинаться с титульного листа. Затем помещается задание, оглавление – полное содержание по разделам с указанием страниц, введения.
