нии разреза. Толщи горных пород раскрашивают цветными карандашами и указывают их возрастной индекс. При наличии топографической основы на карте составляют по выбранному направлению топографический профиль. Горизонтальный и вертикальный масштабы берут равными масштабу карты. При отсутствии топографической

Сосновы на геологической карте рельеф изображают ориентировочно

(например, показывают общий уклон в сторону моря; в местах пересечения л н ей разреза рек показывают понижения в рельефе и т.п.). Разрез всегда должен быть ориентирован: если разрез взят в широт- лениеном направлен , то на левом его конце ставят букву з – (запад), на правом – в (восток), а если в меридиональном, то на левом ставится ю

– (юг), а на правом – с (север).

На н ю рельефа местности карандашом сносят границы выхода слоев бАразного возраста и закрепляют их индексами систем (отделов), а также цветом, присвоенным данной системе (отделу). Направнаклона слоев устанавливают по возрастным признакам (окраске, индексам). Наклон слоев удет от более древних по возрасту к

молодым. Для определения относительного возраста слоев пользуются геохронологической та лицей (прил. 2).

При наличии на геологической карте данных, указывающих на складчатое залегание пород, нео ходимо найти непарные слои и от них начинать построение разреза.

В итоге выполнения работыДстудент дает предварительное заключение для различных участков территории пригодности их для того или иного строительного освоения, а также обеспеченности природными строительными материалами.

Внизу от линии разреза показывают в условных обозначениях горные породы, пересеченные линией разреза; кроме того, дают краткое описание геологического строения территории с отражением возраста, генезиса, типа слагающих ее горных пород и условий их зале-

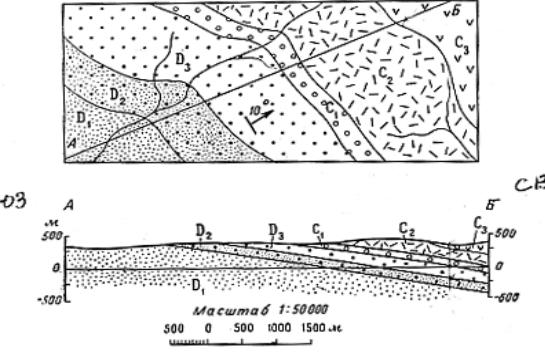

Примеры построения схематического разреза по геологической карте приведены на рис. 10, 11, 12.

Пример описания геологического строения территории к схематическому разрезу, изображенному на рис. 10 [2].

В геологическом строении района от пункта А до пункта Б принимают участие отложения палеозойской эры, прорванные гранитной интрузией. Палеозойские породы представлены интенсивно дислоцированными известняками, конгломератами, песчаниками,

16

брекчиями и мрамором. Вид дислокации – антиклинальная складка. Основанием под инженерные сооружения являются прочные скальные грунты.

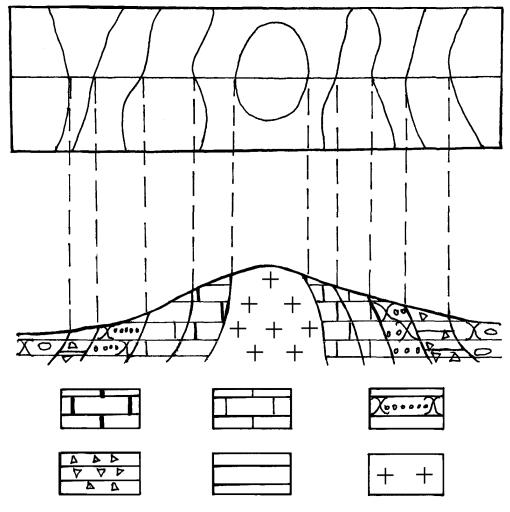

а– выкопировка из геологической карты масштаба 1:2 500 000;

б– схематический геологический разрез по линии А – Б

17

Район строительства на участке от пункта А до пункта В сложен рыхлыми кайнозойскими породами, представленными аллювиальными, озерно-аллювиальными и морскими отложениями.

овременные аллювиальные отложения представлены песками и глинами, часто переслаивающимися, иловатыми.

Верхнечетвертичные аллювиальные отложения представлены суглинками.

Озерно-аллюв альные ранненеогеновые (миоценовые) отложе-

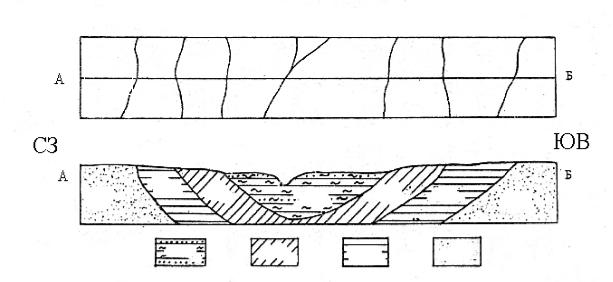

отложения; 2 – среднечетвертичные аллювиальные отложения; 3 – озерноаллювиальные миоценовые отложения; 4 – морские олигоценовые отложения;

а – выкопировка из геологической карты масштабаИ1:1000000; б – схематический геологический разрез по линии А – Б

Морские олигоценовые отложения представлены песком мел-

ким.

Наиболее благоприятными для застройки являются участки, сложенные озерно-аллювиальными глинами твердыми и морскими песками.

Неблагоприятны для застройки участки, сложенные современным аллювием.

Из местных строительных материалов имеются лишь рыхлые обломочные породы. Скальные породы в районе отсутствуют, и нет геологических перспектив для их выявления.

18

19

Лабораторная работа «ПОСТРОЕНИЕ ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКОГО РАЗРЕЗА

ПО БУРОВЫМ СКВАЖИНАМ»

Исходные данные: план расположения буровых скважин, геоло- го-литологические колонки двух или трех скважин, а также таблица физико-механических характеристик пород, вскрытых этими скважинами (табл. 2).

Исходным матер алом для построения разреза служат данные о
