ПОСТРОЕНИЕ РАЗРЕЗОВ ПО ГЕОЛОГИЧЕСКИМ КАРТАМ

И РЕЗУЛЬТАТАМ БУРЕНИЯ СКВАЖИН

Ла ораторный практикум

Составитель .К. Туякова

Омск – 2019

ВВЕДЕНИЕ

Долговечность зданий и сооружений во многом зависит от ин- женерно-геологических условий застраиваемой территории, влияющих на типы и конструкции этих сооружений, их рациональное раз-

мещение, стоимость и надежность в эксплуатации.

СибАДИдокументации по инженерно-геологическим изысканиям (прил. 1) и геохронологическая таблица (прил. 2).

Исследования инженерно-геологических условий территорий,

подлежащ х застройке, начинают с анализа имеющихся по данному району матер алов (геологических карт, разрезов и т.п.), содержащих информац ю о закономерностях размещения горных пород, их свойствах, характере залегания, а также о гидрогеологических условиях, геолог ческ х процессах и т.д.

Анал з геолог ческих материалов дает возможность правильно выбрать направлен е трасс автомобильных дорог, трубопроводов, площадок для промышленного, городского и поселкового строительства, определ ть ор ентировочно обеспеченность объектов строи-

тельства местными строительными материалами.

Цель лабораторных ра от, изложенных в лабораторном

практикуме, – прио ретение студентами навыков анализа геологической документации для практического ее использования при проектировании, строительстве и эксплуатации инженерных сооружений.

Лабораторный практикум состоит из двух лабораторных работ. В первой лабораторной работе изложены общие сведения о геологических картах, их содержании и значении для проектирования и строительства инженерных сооружений. Во второй лабораторной работе рассмотрена методика построения разрезов по геологическим картам и по результатам бурения скважин; приведены примеры

3

Лабораторная работа «ГЕОЛОГИЧЕСКИЕ КАРТЫ И РАЗРЕЗЫ»

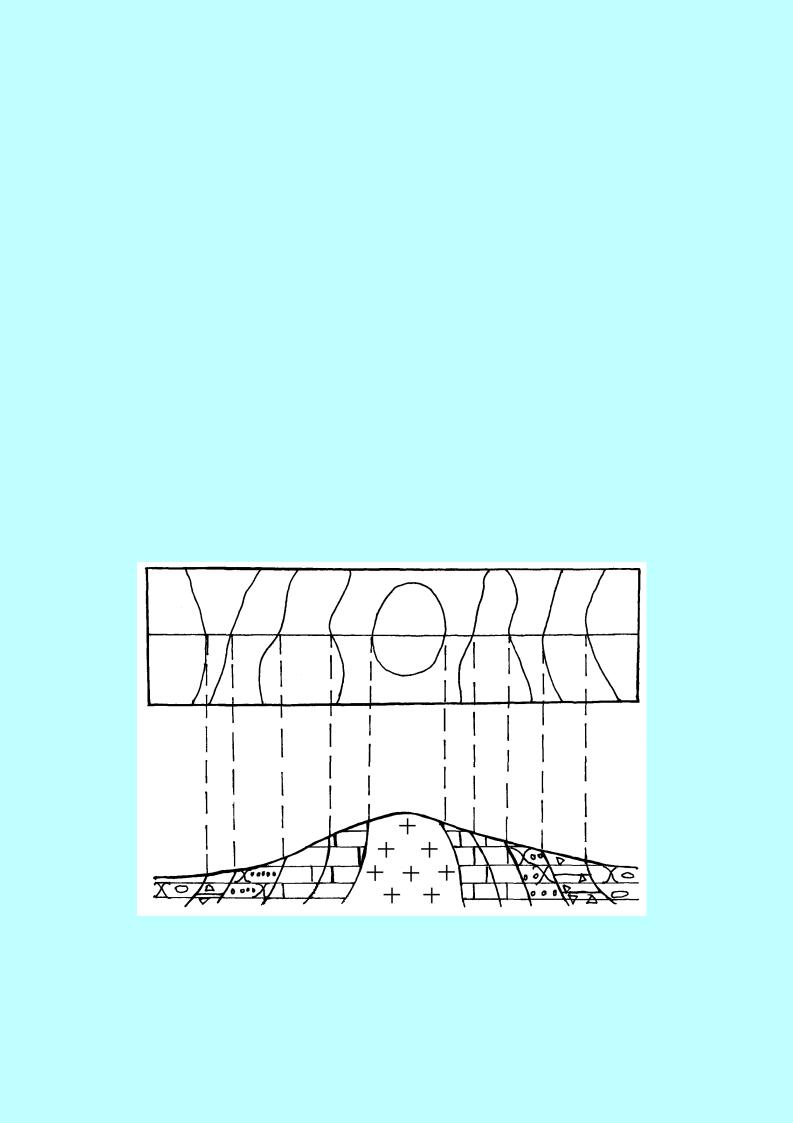

Геологические карты представляют собой проекцию геологических структур на горизонтальную плоскость. Это графическая модель верхней части литосферы, отображающая на плоскости в уменьшенном масштабе её пространственную структуру, состав, возраст [1]. По этим картам можно суд ть о площади распространения тех или иных

СибАДИповерхности земли ли под покровом рыхлых отложений, но отображают глуб нное строение района [1].

пород, услов ях х залегания, дислокациях и т.д. Геологические карты иллюстр руют не только распределение тех или иных пород на

1. В ды геологических карт и их назначение

Все геолог ческ е карты подразделяют на карты коренных пород и карты четверт чных отложений, так как четвертичные отложения покрывают поверхность земли почти сплошным чехлом и скрывают подстилающие их коренные породы. На геологических картах коренных пород, т.е. пород дочетвертичного возраста, четвертичные отложения не показывают, за исключением тех случаев, когда они имеют значительную мощность.

Карты коренных пород показывают горные породы, которые располагаются под четвертичными отложениями.

Среди геологических карт коренных пород выделяют: стратиграфические, литологические и литолого-стратиграфические. Кроме того, для различных целей составляют карты специального назначения, среди которых основное место занимают инженерногеологические гидрогеологические карты.

Стратиграфическая карта показывает границы распространения пород различного возраста.

Породы одного и того же возраста на карте обозначают условными индексами окрашивают одинаковым цветом. Так, породы триасового периода на карте всегда окрашены фиолетовым цветом, юрского – синим, мелового – зеленым и т.д. Отделы того или иного периода выделяют интенсивностью цвета, который присвоен данному периоду: чем древнее отдел, тем интенсивнее окраска. Соответствующие индексы отделов периода обозначают цифрами справа внизу (например, D1, D2, D3).
