Рис. 17. Инженерно-геологический разрезДпо линии I-I: 1 – насыпной грунт – суглинок со строительным мусором; 2 – песок пылеватый; 3 – суглинок мягкопластичный; 4 – глина полутвердая; 5 – номер инженерно-геологического элемента;

6 – стратиграфическая граница; 7 – литологическая граница; 8 – уровень подземных вод; числитель – абсолютная отметка зеркала;

И

знаменатель – дата замера; 9 – проба грунта с ненарушенной структурой; 10 – проба грунта с нарушенной структурой

Если самый верхний или самый нижний слой в данной скважине не имеет аналога в соседней скважине, его выклинивают примерно к середине расстояния между скважинами, доводя его подошву до поверхности рельефа (если это верхний слой) или до подошвы вышеле-

26

жащего слоя (если это нижний слой).

Точки забоев скважин не следует соединять между собой, так как положение подошвы нижнего пласта неизвестно и буровыми скважинами он вскрыт неполностью.

Уровни подземных вод, зафиксированные в соседних скважинах, соединяют между собой прямыми линиями толщиной 0,5-0,7 мм.

Сдвух соседн х скваж н в одной обнаружен водоносный горизонт, а в другой нет, то уровень подземных вод (пунктирную линию) подводят конта ту с водоупором в произвольной точке, стараясь не создавать п реломов указанного уровня. Затем в пределах каждого слоя

При этом необходимо следить за тем, чтобы такая линия не была проведена сквозь толщу водонепроницаемого слоя (водоупора). Если из

резкихВн зу разреза указывают номера горных выработок (скважин), расстоян е между скважинами и олютные отметки их устья.

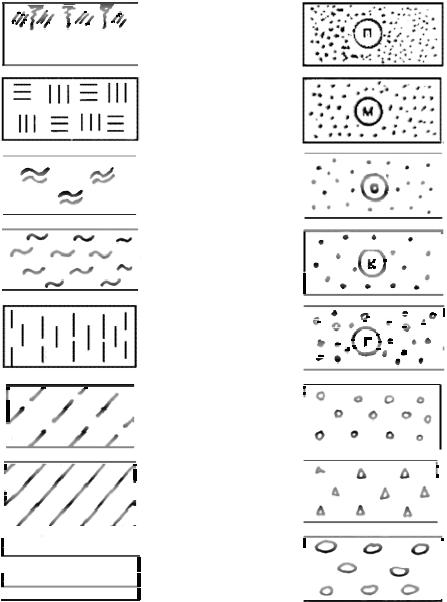

указывают его генез с, возраст и заштриховывают в соответствии с условными обозначен ями, представленными в прил. 1. Возраст и генезис показывают соответствующими индексами.

Под разрезом располагают условные обозначения грунтов, имеющихся на разрезе, уровень подземных вод и т.п.

абс Работу выполняютАкарандашом, отмечают дату исполнения,

подписывают и вкладывают в тетрадь для лабораторных работ.

К разрезу дают краткое описание инженерно-геологических ус-

род, глубину залегания подземныхДвод от поверхности земли, абсолютные отметки установившегося уровня, характер водоупора.

ловий строительной площадки с указанием генезиса, геологического возраста и литологии пород, а также гидрогеологических условий. При этом указывают количество водоносных горизонтов, вскрытых

буровыми скважинами, типы подземных вод (грунтовые, межпла-

стовые, верховодка), наименование и возраст водовмещающих по- И

Затем дается послойное описание грунтов, представленных на инженерно-геологическом разрезе, с указанием их наименования, физических, прочностных и деформационных характеристик, а также мощности слоев в соответствии с [3].

27

Пример описания инженерно-геологического строения площадки (разрез по I–I, см. рис. 17) [4].

троительная площадка до глубины 10 м сложена современными техногенными грунтами, аллювиальными верхнечетвертичными

отложениями и озерно-аллювиальными грунтами миоцена. Современные техногенные грунты представлены суглинком со

строительным мусором.

Верхнечетверт чные аллювиальные отложения представлены

нами.

песками пылеватыми суглинками. стиОзерно-аллюв альные отложения миоцена представлены гли-

Подземные воды вскрыты на глубине 2,05 – 2,46 м от поверхноземли. Водовмещающая порода – песок пылеватый. Водоупором

служит гл набАполутвердая.

По нженерно-геологическим свойствам можно выделить четыре слоя грунтов.

Слой I (a QIV). Насыпной грунт мощностью 1,50 – 1,55 м представлен сугл нком со строительным мусором. Число пластичности суглинка 16,0, природная влажность 18%.

Слой 2 (a QIII). Песок пылеватый рыхлый, насыщенный водой. Коэффициент пористости песка 0,88, природная влажность 18%, плотность 1,86 г/см3, коэффициент водонасыщения 0,88. Угол внутреннего трения песка 360; модуль деформации 6,9 МПа, коэффициент

Слой 3 (a QII). Суглинок легкийДмягкопластичный. Природная влажность грунта 27%, плотность 1,88 г/см3, коэффициент пористости 0,81. Угол внутреннего трения 210. Удельное сцепление суглинка 0,023 МПа, модуль деформации 5,2 МПаИ, коэффициент фильтрации 23·10-5 см/с. Мощность слоя 1,5 – 1,95 м.

фильтрации 1,5·10-3 см/с. Мощность слоя 1,3 – 1,66 м.

Слой 4 (la N1). Глина полутвердая. Природная влажность 22%, число пластичности 26, показатель текучести 0,07. Плотность глины 2,05 г/см3 , коэффициент пористости 0,62. Угол внутреннего трения 190, удельное сцепление 0,058 МПа, модуль деформации 17,4 МПа, коэффициент фильтрации 9,8·10-10 см/с. Вскрытая мощность глины 4,5 – 4,8 м. По механическим характеристикам наиболее надежным основанием под фундаменты является слой 4.

28

Контрольные вопросы к лабораторной работе

«ПОСТРОЕНИЕ ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКОГО РАЗРЕЗА

ПО БУРОВЫМ СКВАЖИНАМ»

Би лиографический список

1. Сергеев, Е.М. Инженерная геология : учебник : [второе издание, допущено МВ и ССО СССР для геологических специальностей вузов] / Е. М. Серге-

ев. – 3-е изд., стер. – М. : льянс, 2018. – 248 с.

2.Ларионов, Н.Н. Структурная геология и геологическое картирование : учебное пособие / Н.Н. Ларионов, П.Н. Швецов – Уфа : Башкирский государственный университет, 2015. – 128 с.

3.ГОСТ 25100 – 2011. Грунты. Классификация. – Введ. 2013–01–01. – М. :

Изд-во стандартов, 2011 – 63 с

4.ГОСТ 21.302 – 2013. Условные графические обозначения в документации по инженерно-геологическим изысканиям. – Введ. 2015–01–01. – М. : Межгосударственный стандарт : Стандартинформ, 2015. – 36 с.

5.Структурная геология и геологическое картирование : учебное пособие.

– Воронеж : Воронежский государственный университет , 2016. – 69 с.ДИ
