изучаемой территории, которые необходимо учитывать при проектировании, строительстве и эксплуатации инженерных сооружений.

Гидрогеологические карты отображают условия и глубину залегания, форму поверхности, химический состав и другие параметры подземных вод. Эти карты используют при планировании водоснаб- Сжения населённых пунктов, размещении зданий и сооружений на строительных площадках, при проектировании дренажей и т.п. Гидрологическ е карты подразделяются на карты гидроизогипс, запасов подземных вод, глуб н их залегания, специальные (общей минерали-

зации, х м зма, колебаний уровней и др.).

2. Изображен е геологических структур местности бАна геологических картах

По очертан ю выходов пород различного возраста, изображенных на карте, по х вза мному расположению можно судить о геологическ х структурах, развитых на данных участках земной коры [5].

При горизонтальном залегании пород и горизонтальном нерас-

члененном рельефе местности на поверхность земли будет выходить только один слой, занимающий самое верхнее положение в комплексе пород. Карта, ото ражающая такую структуру, будет представлять сплошное поле, закрашенное однимДцветом, соответствующим верхнему слою. Рельеф на такой карте будет представлен полем без горизонталей. При начавшемся размыве местности рельеф её из горизонтального превратится в волнистый. На карте это получит своё выражение в горизонталях, обрисовывающих неровности рельефа. Если при этом размыв не превысит по своей глубинеИмощности верхнего слоя, то на дневную поверхность будет по-прежнему выходить только один верхний слой. Поэтому всё поле геологической карты будет занято изображением только одного самого верхнего слоя.

При дальнейшем размыве местности обнажатся породы нижележащих слоёв. В этом случае самые древние слои изображаются на карте на участках, ограниченных горизонталями с наименьшими абсолютными отметками, а самые молодые – на участках, ограниченных горизонталями с наибольшими отметками. Граница слоёв на карте пройдёт параллельно горизонталям рельефа (рис. 1).

При горизонтальном залегании пород легко определить мощность любого слоя, выходы подошвы и кровли которого изображены

6

на топографической карте горизонталями. Для этого достаточно определить по карте разность абсолютных отметок кровли и подошвы

одного и того же слоя: найденная разность будет соответствовать

мощности слоя. Также легко по геологической карте установить по-

следовательность напластования горизонтально залегающих пород.

С





Более древние из них будут иметь более низкие абсолютные отметки

выходов. Определив по горизонталям карты абсолютные отметки по-

дошвы

кровли слоёв и установив последовательность их образова-

ния, можно состав ть стратиграфическую колонку, иллюстрирующую

при



эту последовательность.



При нарушен

первоначальных форм залегания горных пород,

т.е.

х д слокац ях (смещениях), геологическая карта усложняет-

ся. Дислокац

пород подразделяются на складчатые (пликативные) и





бА

разрывные (д зъюнкт вные).



К складчатым д слокациям относятся антиклиналь, синкли-

наль, монокл наль

флексура.



Все формы складчатых дислокаций образуются без разрыва

сплошности слоёв.





Выделяют два главных типа складок – антиклиналь и синкли-

наль (рис. 2).







Антиклиналь (антиклинальная складка) представляет собою вы-

пуклый изгиб последовательно напластованных слоёв, при котором

внутренняя часть складки (ядро) сложена более древними горными

породами.









Синклиналь (синклинальная складка) – это вогнутый изгиб по-

следовательно напластованных слоёв, при котором внутренняя часть

синклинали (ядро) сложена более молодыми породами.

Моноклиналь



И

– форма залегания слоёв горных пород с наклоном

в одну сторону. Различают слоиДслабонаклонённые (до 16°), полого-

наклонённые (16-31°), сильнонаклонённые (31-76°), крутые (76-81°) и

поставленные на голову.



Флексура

ступенеобразный (коленообразный) изгиб слоёв

горных пород.

В зависимости от положения осевой плоскости складки делятся на прямые, косые, лежачие, опрокинутые; по характеру очертания сводов и крыльев – сундучные и др. [1] (рис. 3).

7















90

С

80



















JN1





















70

K2













60

50























и













I3











бА

100



50

60

70



80

90

1

JN1

2

K2

3

I3

4 80

5









Д

Рис.1. Изображение на геологической карте горизонтально





залегающих пород, вскрытых рекой:



1 озерные отложения миоцена; 2 верхнемеловые отложения;

3 – верхнеюрские отложения; 4 – горизонтали рельефа; 5 – река













И

Рис. 2. Антиклиналь (А) и синклиналь (С): 1оси складки; 2вершина складки; 3 крыло складки; 4 ядро складки

8

С

полная (нормальная); 2 изоклинная; 3 сундучная;

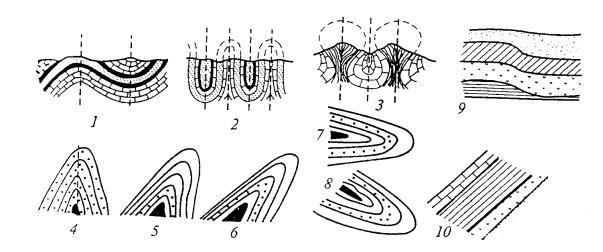

Рис. 3. В д складок: 1

стиРазрывные д слокации характеризуются нарушением сплошнослоёв. Разорванные части слоёв смещаются относительно друг друга. Смещен е про сходит по плоскости разрыва, которая проявля-

4 прямая; 5 косая; 6 наклонная; 7 лежачая; 8 опрокинутая; 9 флексура; 10 моноклинная

ям относят , вз росы, сдвиги, горсты, грабены.

ется в в десбросытрещ ны. смещения пород бывает различной – от нескольких сантиметров до километров. К разрывным дислокаци-

ной или сбрасывателемАмплитуда. Взброс – разрывное смещение горных пород по разлому (трещине, сместителю), наклоненному к горизонту под

Сброс – это разрывное нарушение, сопровождающееся опусканием одной части толщи относительно другой (рис.4,а). Трещина, по которой происходит перемещение, называется сбрасывающей трещи-

углом более 45°. При этом породы, лежащие выше поверхности сме-

щения, передвигаются вверх относительно пород, лежащих ниже по-

верхности смещения (рис.4, б). Сдвиг – одна из форм разрывных тек-

Д

тонических деформаций, при которой происходит смещение блоков в

горизонтальном направлении (рис.4, в).



Надвиг – форма разрывного нарушения, при которой одни мас-

сы горной породы надвинуты на другие по наклонной (иногда близ-



И

кой к горизонтальной) поверхности разлома (сместителя). В результате надвига молодые отложения могут быть сверху покрыты породами более древнего возраста (рис.4, г).

Горст – приподнятый участок земной коры, ограниченный тектоническими разрывами, по которым произошло значительное опускание смежных участков или подъём центральной части. Пример гигантского горста – Уральский хребет.

9

а

б

С

г



в



и





сброс

; б – взброс; в – сдвиг; г – надвиг

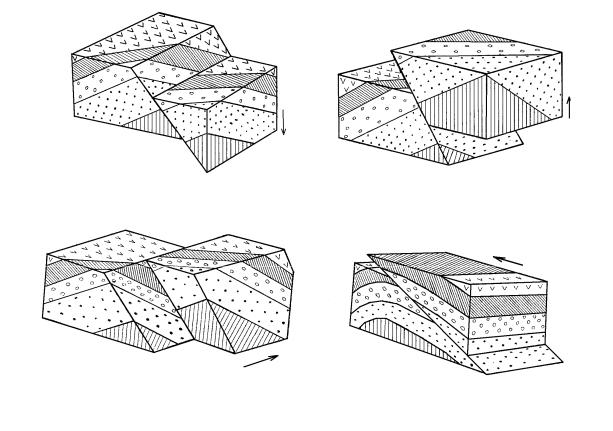

Р с. 4. Разрывные д слокации: а



А

При наличии складчатых структур слой, смятый в складки, при выходе его на дневную поверхность образует несколько изолированных друг от друга выходов. Эти выходы изображаются на геологической карте их вертикальными проекциями, которые представляют собой изолированные участки карты, ограниченные проекциями выходов кровли и подошвы слоя.

Линейные прямые складки изображаются на геологической кар-

те в виде длинных полос, симметрично повторяющихся относительно



И

центральной непарной полосы, соответствующей слою, лежащему в

центральной части складки.

Д

Если непарная полоса соответствует самому молодому слою, это означает, что горные породы собраны в синклинальную складку, ядром которой является непарный слой (рис. 5, а). Если непарная полоса соответствует самому древнему слою, то это означает, что на карте изображена антиклинальная складка (рис. 5, б). При наклонном залегании слоев они изображаются на геологической карте в виде полос, сменяющих друг друга от более древних к молодым (рис. 5, в).

Дизъюнктивные нарушения (сбросы, сдвиги и др.) изображают красной линией, жирной чертой или двумя параллельными линиями.
