Недостатками весовых дозаторов битума рассмотренного типа являются невысокая точность, цикличность действия, низкая культура производства.
|
|
|
И |
|
|
Д |
|
|
А |
|
|
б |
|
|
|

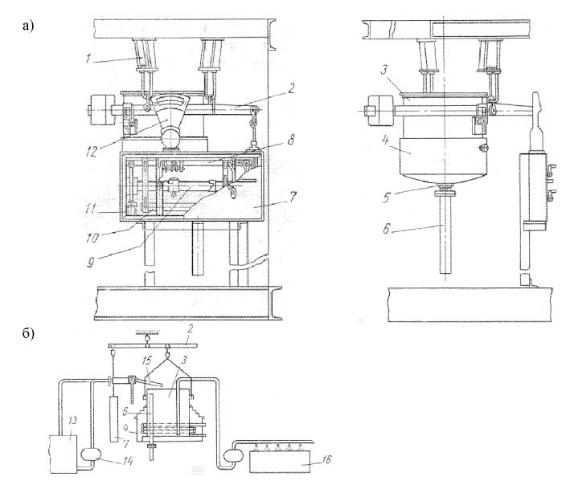

Р с. 5.6. Весовой дозатор битума: |
|||
а – конструкцияи |
; б – схема подачи битума |
||
1 – кронштейн;С2 – рычаг; 3 – весовая бадья; 4 – рубашка обогрева; 5 – пробка; 6 – контрольная труба; 7 – весовой шкаф; 8 – коромысло; 9 – линейка;
10 – обратный рычаг; 11 – демпфер; 12 – циферблат; 13 – битумоплавильня; 14 – насос; 15 – труба; 16 – смеситель
Пример дозатора битума объёмного действия приведён на рис.
5.7.
Снаружи битумный бак 2 имеет рубашку для обогрева. Теплоноситель (пар или масло), циркулирующий по внутренней полости рубашки бака дозатора, поддерживает требуемую температуру битума.
Поплавок 1 дозатора соединен стальным канатом 3 с сельсиндатчиком 4, который подает сигнал на сельсин-приемник циферблатного указателя, установленного в кабине оператора. Необходимая
76
доза битума определяется в зависимости от рецептурного состава смеси и устанавливается с помощью задающей стрелки с бесконтактным датчиком на циферблатном указателе. Кран для подачи битума в дозатор открывается пневмоцилиндром 6. Битум заполняет бак дозатора, одновременно перемещая поплавок вверх. Перемещение поплавка вызывает поворот ротора сельсин-датчика и соответственно сельсин-приемника. При наборе заданного объема битума флажок указывающей стрелки входит в зазор бесконтактного датчика задающей стрелки и подается сигнал на закрытие битумного крана. При поступлении сигнала на другую обмотку пневмораспределителя открывается кран для слива битума. Одновременно включается насос, подающий отмеренную дозу битума в смеситель. По мере уменьше-
ния битума в мерном баке поплавок 1 опускается вниз и указывающая |
||||
|
|
|
|
И |
стрелка возвращается в нулевое положение. |
||||
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|

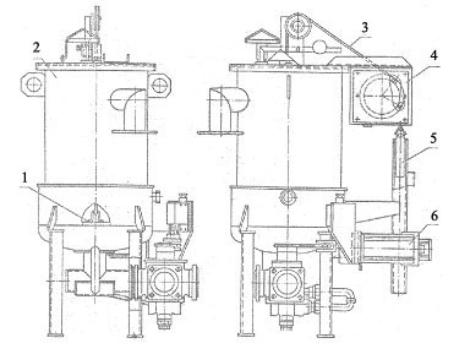

Рис. 5.7. Дозатор битума объёмного действия:
1 – поплавок; 2 – бак; 3 – канат; 4 – сельсин-датчик; 5 – груз; 6 – пневмоцилиндр управления трёхходовым краном
Для недопущения перелива битума в мерном баке установлен дополнительный поплавок, который с помощью рычага через конечный выключатель отключает насос, подающий битум в дозатор.
77
Дозатор битума перед работой должен быть отрегулирован так, чтобы указывающая стрелка находилась в нулевом положении.
Наиболее совершенными дозаторами вяжущих материалов считаются устройства с высокоточными расходомерами. В современных асфальтосмесительных установках дозированная подача битума осуществляется также посредством контроля и регулирования частоты вращения вала битумного насоса [19].
Одной из главных проблем при использовании битума в дорожной отрасли является сохранение качества вяжущего при его
на разных предприятиях (рис. 5.8). ОднакоИэтап подготовки битума в расходной емкости невозможно исключить ни хранением в
подготовке к смешению с минеральными составляющими
асфальтобетонной смеси. Технология использования битума на АБЗ
в зависимости от имеющегося оборудования, условий поставки и хра-
современными нагревательными системамиД. Поэтому все проблемы
нения вяжущего может включать различные операции и отличаться
наземных резервуарах, ни высококачественной логистикой, ни
данного технологического цикла остаются актуальными и полностью
нерешенными. |
|
|
А |
|
|
|
|
|
|
б |
|
|
и |
|
|
С |
|
|
|

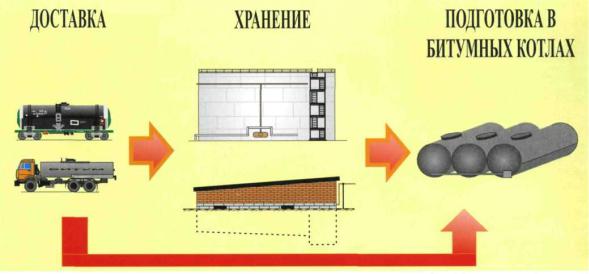

Рис. 5.8. Схема подготовки битума на АБЗ
Расходная емкость располагается в непосредственной близости к асфальтосмесительной установке (АСУ) и предназначается для
78
хранения битума с рабочей температурой (в зависимости от марки битума она составляет от 140 до160°С) и подачи егов дозатор АСУ.
В расходную емкость битум поступает с рабочей температурой, минуя, как правило, этапы хранения и обезвоживания. Доведение вяжущего до требуемой температуры осуществляется в резервных (битумоплавильных) котлах. Даже при «работе с колес» резервная емкость не исключается из схемы подготовки битума.
Технологически подача битума из рабочего котла в дозатор осуществляется шестеренчатым битумным насосом. Битум забирается из нижней части емкости и по прямой ветви битумного провода подается в дозатор АСУ, излишки же вяжущего по возвратной ветви сливаются обратно в емкость (рис. 5.9). Процесс повторяется многократно в течение всей смены. Так работают смесительные установки, производимые на территории постсоветского пространства. Подобная схема имеет определенные недостатки. Слив битума из возвратной ветви битумопровода является причиной активного взаимодействия битума с кислородом воздуха и его деградации. В
сочетании с высокой технологической |
температурой |
интенсивность |
||
старения увеличивается в разы [17]. |
|
И |
|
|
|
|
|
||
Непрерывная циркуляция битума |
не может быть даже ис- |
|||
пользована для смешения |
|
Д |
ввиду своей |
|
итума |
с добавками |
|||
неэффективности, и в случаеАприменения таковых приходится приобретать дополн тельное о орудование, а процесс подготовки
битума удлиняетсяиещебкак минимум на 1–2 часа. Поэтому на сегодняшний день подобная технология подачи битума в дозатор являетсяустаревшей.
емкости при приготовленииС асфальтобетонных смесей необходимо уменьшить температурное воздействие на вяжущее или время воздействия и устранить непрерывную циркуляцию в расходной емкости.
Для обеспечения неизменности качества битума в расходной
С этой целью предлагается уменьшить расходную емкость до объема, не превышающего часовой потребности в битуме. При этом ее можно разместить непосредственно на АСУ над битумным дозатором, что обеспечит поступление вяжущего в дозатор даже самотеком.
Такая компоновочная схема исключает циркуляцию битума.
79
Возвратный битумопровод |
|
Битумный дозатор |
|
|
|
|
|
|
|
Прямой битумопровод |
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Расходная ёмкость |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Битумный насос |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Д |
|
|
|
|
|

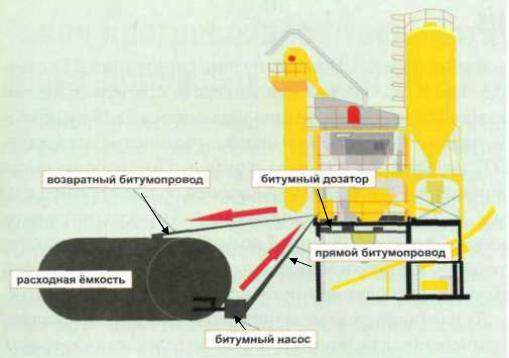

Рис. 5.9. Схема подачи битума в дозатор АСУ |
||||||
|
|
А |
на вяжущее |
||||
Для уменьшения температурного воздействияИ |
|||||||
следует снизить температуру подготовки битума в битумоплавильных
(даже в случае обводнения итума при хранении данной температуры
агрегатах (резервных емкостяхб) до температуры не более 110 – 120 °С
достаточно для обезвоживанияи). Нагрев же вяжущего до температуры,
требуемой для смешен я с каменными материалами, должен осуществляться в емкости интенсивного нагрева, которая факультативно может служ ть местом смешения с поверхностноактивными (или иными) добавками. Для обеспечения этих функций емкость должна быть снабжена нагревательными элементами с
развитой |
теплоотдающей |
поверхностью |
и |
устройствами, |
обеспечивающимиСперемещение нагреваемой |
массы (мешалка либо |
|||
циркуляционный насос). Емкость интенсивного нагрева размещается между резервной емкостью и рабочим котлом, ее полезный объем не должен превышать часовой потребности смесительной установки в битуме. Таким образом, за время, пока используется битум расходной емкости (не более часа), подготавливается новая порция вяжущего в емкости интенсивного нагрева.
В целомтехнологиявключает следующие этапы (рис.5.10):
–подача битума из хранилища либо битумовоза в резервные емкости;
–разогрев вяжущего до температуры не более 110 – 120°С;
80
