Таблица 2.5

Технические характеристики сдвоенных регулируемых насосов типа 223 (224)

36

Основные параметры аксиально-поршневых регулируемых однопоточных насосов типа 300… приведены в табл. 2.6 /8/.

Таблица 2.6

Основные параметры аксиально-поршневых регулируемых однопоточных насосов

Общий вид насоса типа 313…представлен на рис. 2.10.

37

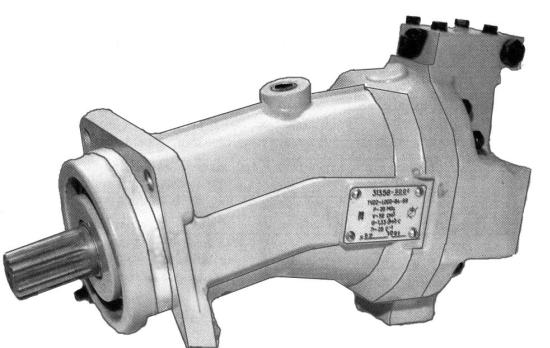

Рис. 2.10. Общий вид насосаДтипаИ313…

Регулируемые двухпоточныеАнасосы имеют обозначение

224.20…А и 321.224.

Двухпоточные регулируемыебнасосы применяются в гидроприводах с двумя независимыми контурами циркуляции рабочей жидкости.

Преимущественноеираспространение эти насосы получили в гидросистемах одноковшовых экскаваторов.

Насосы 224.20…СА 321.224 изготовляют самовсасывающими со встроенным регулятором постоянной мощности.

Двухпоточный аксиально-поршневой регулируемый насос 224.20…А (рис. 2.11) имеет два качающих узла 1 одинаковой конструкции, параллельно установленных в поворотных корпусах 10. Унифицированный качающий узел насоса, расположенный слева (при наблюдении со стороны приводного вала), допускает более высокие нагрузки по сравнению с другим качающим узлом.

Поворотные корпуса соединены вилкой 34 и синхронно поворачиваются вокруг своих вертикальных осей на угол до 25°.

При «нулевом» положении поворотных корпусов 10 ось вала каждого качающего узла находится на одной прямой с осью блока цилиндров. В этом положении подача насоса равна нулю.

38

Отклонение поворотных корпусов 10 происходит под воздействием регулятора мощности, имеющего двухступенчатый плунжер 27, две пружины 29 и установочные шайбы 30.

Вал насоса 20 приводится во вращение от двигателя и через встроенный раздаточный редуктор (две ведомые шестерни 33) передает вращение валам качающих узлов.

Направление вращения приводного вала насоса правое при наблюдении со стороны вала 20 (обозначено стрелкой на передней крышке).

При работе на малых давлениях пружины 29 (см. рис. 2.11) удерживают поворотные корпуса на наибольшем угле отклонения, обеспечивая максимальную подачу насоса.

С увеличением давления нагнетания плунжер перемещается, сжимая пружины и уменьшая угол наклона поворотныхИ корпусов, что

приводит к уменьшению подачи насоса. Пружины регулятора и тол-

янное значение установленной мощности.

щину шайб подбирают таким образомД, чтобы обеспечивалось посто-

Таким образом, величина подачи насоса изменяется автоматически в результате изменения угла наклона качающих узлов, обеспечи-

приведены в табл. 2.7. бА Насос 224.20…Аиизготавливается в двух исполнениях, отличаю-

вая работу насоса в режиме постоянной мощности.

Основные параметры двухпоточных насосов 224.20…А и 321.224

щихся передаточными ч слами встроенного редуктора. Кроме того, насос имеет исполненСя для умеренного и тропического климата. В

последнем случае в обозначен е насоса добавляется буква Т, напри-

мер 224.20…АТ.

Аксиально-поршневые двухпоточные насосы обычно называют тандем – насосы. Они применяются, как правило, в гидросистемах где номинальное давление превышает 20 МПа.

В гидросистемах, имеющих номинальное давление меньше 20 МПа, используются шестеренные тандем-насосы.

Стоимость данных насосов намного больше, чем у одинарных. Двухпоточный аксиально-поршневой насос с наклонным диском

может быть напрямую подключен к коробке отбора мощности или к приводу через карданный вал.

Насосы легки и очень прочны, всё это гарантирует длительный срок служб.

39

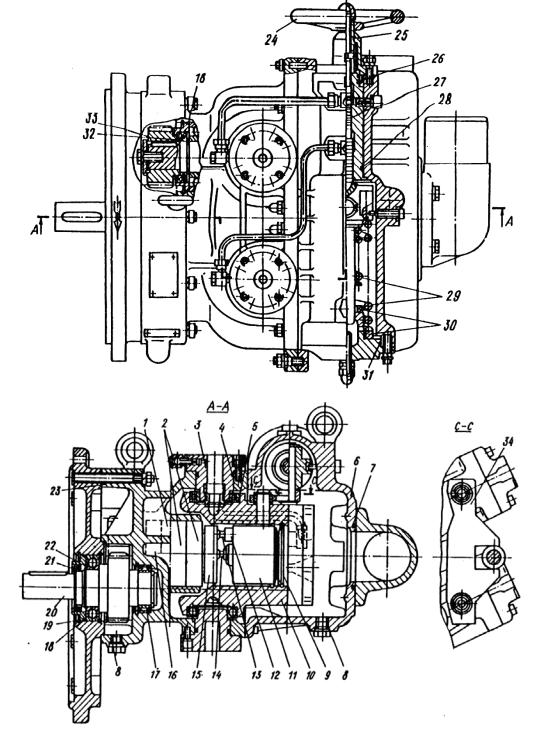

Рис. 2.11. Двухпоточный аксиально-поршневой регулируемый насос 224.20…А: 1 – качающий узел; 2, 5, 16, 17, 22 – подшипники; 3 – фланец;

4, 7, 8, 18, 25, 26, 28, 31, 35 – кольца уплотнительные; 6, 23 – детали корпуса; 9 – распределитель; 10 – поворотный корпус; 11 – блок цилиндров;

12 – поршень; 13 – шатун; 14 – шип центральный; 15 – вал; 19 – стопорное кольцо; 20 – вал-шестерня; 21, 32 – манжеты; 24 – маховичок; 27 – плунжер; 29 – пружины; 30 – шайбы; 33 – шестерня; 34 – вилка
