Ток, протекающий по линейному проводу, называется линейным током IЛ. Ток, протекающий между началом и концом фазы, называ-

ется фазным током IФ. При соединении «звездой»











I Л = IΦ .







(3.7)

Ток в нейтральном проводе в соответствии с первым законом

Кирхгофа определится суммой мгновенных значений токов фаз:







iN = iА +iΒ +iC .







(3.8)

Для действующих значений рассматривается векторная сумма

фазных токов:





























(3.9)



I

N = I Α + IΒ + IC .







Токи в фазах определяются по закону Ома:



I Α =

U Α

; I Β

=

U Β

; IC

=

UC

.

(3.10)











Z Α



Z Β



ZС



При симметричной нагрузке























I Α = I Β = IC ; ϕΑ =ϕΒ =ϕC ,

(3.11)

где ϕΑ , ϕΒ , ϕC – углы сдвига по фазе между фазными напряжениями

ифазными токами.

Всоответствии с первым законом Кирхгофа для точки N



















(3.12)

I

N = I Α + I Β + IC = 0 .

Следовательно, при симметричной нагрузке (см. рис. 3.6) ток нейтрального провода как векторная сумма фазных токов равен нулю (сумма трех векторов одинаковой длины, выходящих из одной точки под углом 120º друг к другу).

Нейтральный провод в этом случае не нужен, и схема из четырехпроводной превращается в трехпроводную.

При несимметричной нагрузке обрыв нейтрального провода вызывает значительное изменение фазных токов, а следовательно, и фазных напряжений, что в большинстве случаев недопустимо. Потребители, рассчитанные на фазное напряжение, при уменьшении фазного напряжения будут работать не в номинальном режиме, при увеличении фазного напряжения могут выйти из строя. Поэтому в цепь нейтрального провода предохранители и устройства защиты не устанавливаются.

Таким образом, при несимметричной нагрузке наличие нейтрального провода обязательно.

75

3.4. Схема соединения «треугольником» в трехфазных цепях

При соединении обмоток генератора «треугольником» (рис. 3.8) конец обмотки фазы А (Х) соединяется с началом обмотки фазы В, конец обмотки фазы В (Y) соединяется с началом обмотки фазы С, конец обмотки фазы С (Z) соединяется с началом обмотки фазы А. К точкам соединения подключаются линейные провода. При соединении «треугольником» трехфазная цепь трехпроводная. В этой цепи

линейное напряжение равно фазному.



U Л =UΦ .

(3.13)

iA (IA)

A Z

еСА еАВ

A

iAB (IAB)

iCA (ICA)

ZCA ZAB

еВС

X



ZBC

Y

C

B

C

B iB (IB)







iBC (IBC)

iC (IC)

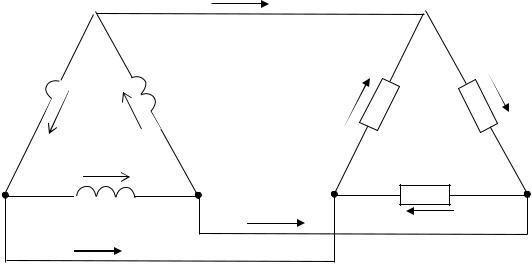

Рис. 3.8. Соединение обмоток генератора и нагрузки «треугольником»

Применяя первый закон Кирхгофа к узлам А, В и С, найдем связь между линейными и фазными токами. Линейные токи обозначаются прописными буквами с одним буквенным индексом: IΑ, IВ , IC , а

фазные токи – прописными буквами с двойным буквенным индексом:

IΑΒ , IΒC , ICΑ .

При соединении нагрузки «треугольником» для векторов тока в соответствии с первым законом Кирхгофа справедливы соотношения:























I

Α = IΑΒ

− ICΑ ;

























IΒ = IΒC









(3.14)

− IΑB ;











































IC = ICΑ − IΒC .



76













Уравнениям (3.14) удовлетворяет векторная диаграмма на рис. 3.9. На этой диаграмме векторы линейных и фазных токов выходят из одной точки.



UAB





IC

IAB



-ICA





-IBC

φ



IA





ICA

φ







φ





UCA



IBC

UBC





IB

-IAB



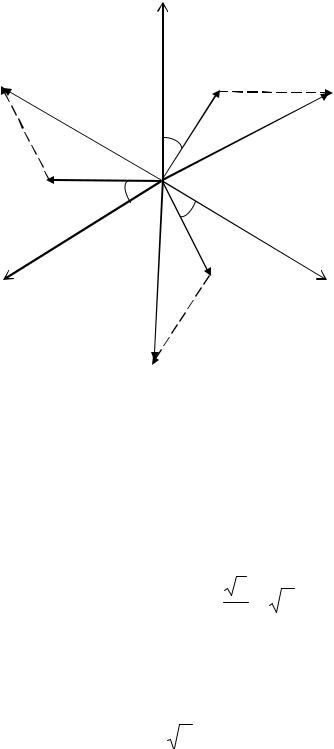

Рис. 3.9. Векторная диаграмма трехфазной цепи при



соединении симметричной активно-индуктивной



нагрузки «треугольником»



При симметричной нагрузке



IΑ = IΒ = IC =I Л ;

(3.15)

IΑΒ = IΒC = ICΑ = IΦ .

(3.16)

Как видно из векторной диаграммы, при симметричной нагрузке

I Л = 2IΦ cos30° = 2IΦ

3

= 3 IΦ .

(3.17)



2





Таким образом, при соединении «треугольником»:



– всегда







U Л =UΦ ;





(3.18)

– при симметричной нагрузке







I Л = 3 IΦ ;





(3.19)

– при несимметричной нагрузке для токов справедливы соотно-

шения (3.14).

77

Иногда при анализе трехфазной цепи с нагрузкой, соединенной «треугольником», используют топографическую векторную диаграмму, которую строят исходя из того, что UΦ =U Л . При этом векторы

фазных напряжений, равных линейным напряжениям, изображаются как стороны равностороннего треугольника (рис. 3.10).

IC

-IBC









ICA

φ







UAB





UСА



IAB



-ICA









φ



IA

φ













UBC





IBC

IB -IAB

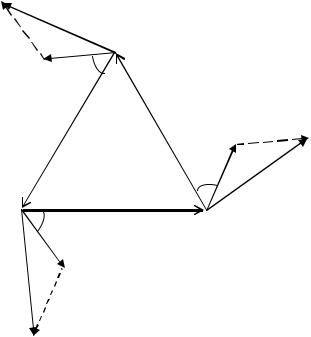

Рис. 3.10. Топографическая векторная диаграмма трехфазной цепи при соединении симметричной активно-индуктивной нагрузки «треугольником»

3.5.Мощность в трехфазных цепях

3.5.1.Мощность трехфазной цепи при любом характере нагрузки

Любую схему соединения нагрузки трехфазной цепи можно путем преобразований привести к эквивалентной схеме соединения «звездой».

Трехфазная электрическая цепь состоит из трех однофазных цепей (фаз), поэтому мощности трехфазной цепи можно определить суммой мощностей отдельных фаз.

Активная мощность трехфазной цепи

P = PΑ + PΒ + PC ,

(3.20)

где РА, РВ, РС – активные мощности фаз А, В, С соответственно.

78

PА =U ΑIΑcosϕΑ ;



PВ =U ВI ВcosϕВ ;

(3.21)

P

=U

С

I

С

cosϕ

С

,



С











где U Α ,

U В , UС – фазные напряжения; IΑ ,

I В , IС – фазные токи;

ϕΑ , ϕВ ,

ϕС – углы сдвига по фазе между соответствующими фазны-

ми напряжениями и фазными токами.











I Α = I Β = IC ;

При

симметричной нагрузке



согласно

(3.11)

ϕΑ =ϕΒ =ϕC , следовательно,





















PΑ = PΒ = PC =UФIФcosϕ.

(3.22)

При этом условии с учетом выражений (3.6), (3.7), (3.18), (3.19) и

(3.20) активная мощность трехфазной цепи









P = 3UФIФcosϕ =



3U ЛI Лcosϕ.

(3.23)

Аналогичным образом определяются реактивная и полная мощ-

ности трехфазной цепи.



















Реактивная мощность трехфазной цепи









Q = QΑ +QΒ +QC ,



(3.24)

где QА, QВ, QС –реактивные мощности фаз А, В, С соответственно.



QА =U ΑIΑsinϕΑ ;







QВ =U ВI ВsinϕВ ;



(3.25)



Q =U

С

I

С

sinϕ

С

.







С













При симметричной нагрузке





















QΑ = QΒ = QC =UФIФsinϕ.

(3.26)

При этом условии с учетом выражений (3.6), (3.7), (3.18), (3.19) и

(3.24) реактивная мощность трехфазной цепи







Q = 3UФIФsinϕ =

3U Л I Лsinϕ.

(3.27)

Полная мощность трехфазной цепи











S =

P2 +Q2 .



(3.28)

Полная мощность при симметричной нагрузке





S = 3UФIФ =

3U Л I Л .

(3.29)

3.5.2. Измерение активной мощности в трехфазных цепях

Для измерения мощности трехфазной системы применяют различные схемы включения ваттметров. При симметричной нагрузке в

79
