я), которая обеспечивает средневзвешенные результаты. Выбор Cubic Convolution (Дискретизации с кубической сверткой) обеспечит более сглаженные результаты, а выбор метода Nearest Neighbor (Ближайшего Соседа) не изменит исходные значения пикселов.

Примечание:

Если размеры пикселов цифровой модели рельефа больше, чем размеры пикселов изображения, выбор метода Ближайшего Соседа может привести к нежелательным последствиям. В таких случаях рекомендуется выбирать другие способы дискретизации.

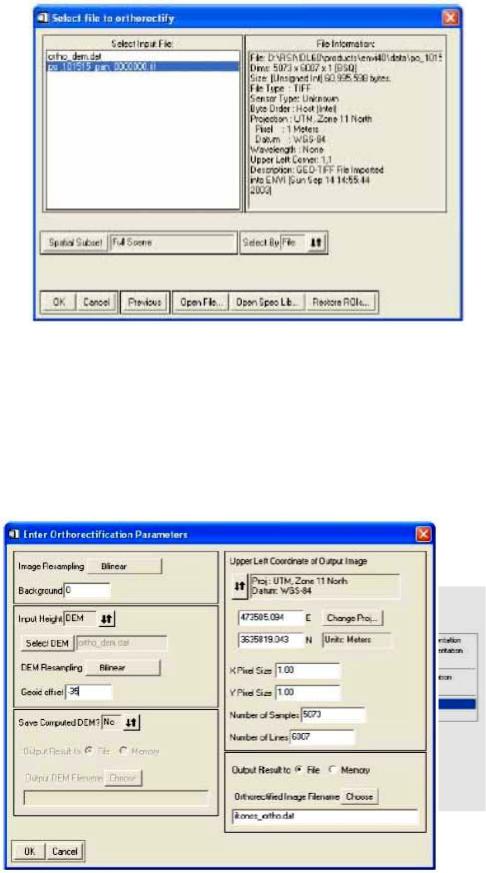

Значение в поле Background соответствует

значению, которое будут иметь все граничные пикселы в результирующем изображении. Оставьте в поле значение, равное 0.• Значение в поле Background соответствует значению, которое будут иметь все граничные пикселы в результирующем изображении. Оставьте в поле значение, равное 0.

Input Height (исходная высота) указывает на

то, будет ли использоваться при обработке изображения цифровая модель рельефа или фиксированное значение высоты. Так как для данного изображения существует соответствующая ему DEM (такой выбор почти всегда является предпочтительным), оставьте отмеченной опцию DEM и нажмите кнопку Select DEM (Выбор DEM). В диалоговом окне выбора результирующего файла укажите файл, содержащий цифровую модель рельефа, который создан заранее.

DEM Resampling (дискретизация цифровой

модели рельефа) — это метод, который будет использоваться для определения значения (интенсивности) пиксела для внутренней расчетной высотной версии изображения, которая имеет ту же самую ориентацию и размер пиксела, как и исходное

изображение IKONOS. Опять оставьте отмеченную по умолчанию билинейную (Bilinear) дискретизацию.

Geoid Offset (отклонения Геоида) — высота Геоида относительно среднего уровня моря для

территории, изображение которой обрабатывается. Это постоянная величина, которая прибавляется к каждому значению DEM для вычисления разницы между сфероидом среднего уровня моря, который используется в большинстве DEM, и поверхностью постоянного геопотенциала, известной как GEOID. RPC коэффициенты создаются на основе высот геоида, и эта информация необходима для обеспечения точности ортотрансформирования. В данном примере введите высоту геоида, равную 35 метрам. Это означает, что для области изображения эллипсоид расположен на 35 метров выше среднего

уровня моря.

Многие организации, занимающиеся фотограмметрической обработкой, имеют свое собственное программное обеспечение для определения высот геоида, также такое ПО можно приобрести в NOAA, NIMA, USGS, или получить из других источников. В настоящее время расчет высот геоида можно найти на интернет-сайте по адресу: http://www.ngs.noaa.gov/cgi-bin/GEOID_STUFF/geoid99_promptl.prl

Save Computed DEM (сохранить вычисленную DEM) — параметр определяет, будет ли сохранена

дискретизированная DEM, которая рассчитывается в процессе ортотрансформирования. Выберите No. В правой части диалогового окна находятся параметры, связанные со степенью и размерами

пиксела получаемого изображения. По умолчанию значения рассчитываются, исходя из геопозиционных данных исходного изображения IKONOS, которых обычно бывает достаточно. При желании можно изменить проекцию для результирующего ортотрансформированного изображения,

нажав кнопку Change Proj....

Примечание:

Если картографической информации нет в исходном файле, ENVI вычислит приблизительные значения, исходя из значений RPC коэффициентов.

14

Orthorectified Image Filename (имя файла ортотрансформированного изображения) — имя

выходного файла. Введите имя ikonos_ortho.dat.

4. После выбора всех параметров, нажмите OK для того чтобы начать процесс ортотрансформирования.

На экране появится шкала прогресса, отражающая состояние запущенного процесса. Процесс ортотрансформирования может занять несколько минут, в зависимости от мощности компьютера и размеров обрабатываемого изображения.

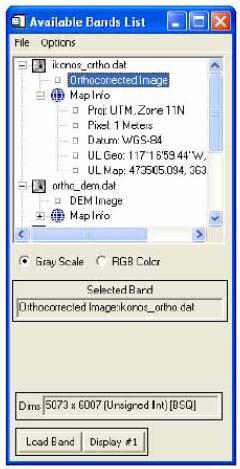

Когда процесс завершится, ортотрансформированное изображение станет доступно в списке окна AVAILABLE BANDS LIST.

Проверка результатов ортотрансформировани

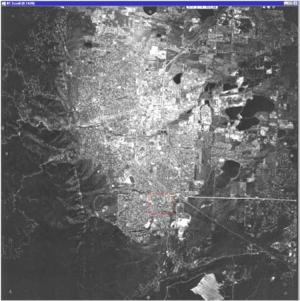

1.Выведите на экран ортотрансформированное изображение в окне Display #2, которое уже содержит

высотное изображение.

2.Сравните исходное изображение IKONOS с ортотрансформированным изображением, выполнив команду Tools —> Link Displays —> Link в меню окна Display #2.

3.Щелкните левой кнопкой мыши по одному из окон, чтобы увидеть другое изображение.

Разница в ориентациях между двумя изображениями и есть результат процесса ортотрансформирования.

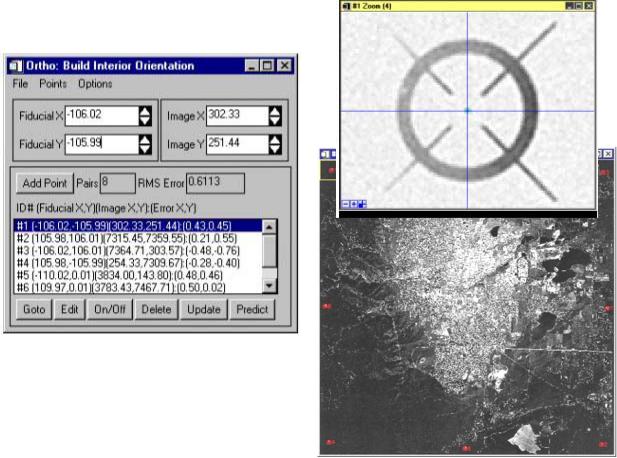

Краткая информация о программном комплексе ENVI

ENVI является одним из наиболее удачных и доступных программных продуктов для визуализации и обработки данных дистанционного зондирования и их интеграции с данными ГИС. В отличие от других пакетов по обработке снимков в программный комплекс ENVI встроен удобный язык программирования IDL (Interactive Data Language), позволяющий создавать собственные алгоритмы обработки данных, а также предоставляет пользователю возможность индивидуальной настройки ENVI и модификацию пользовательского интерфейса.

Программный комплекс ENVI отвечает всем основным требованиям, необходимым при обработке изображений:

визуализация и обработка данных дистанционного зондирования;

глубокая спектральная обработка;

топографический анализ;

обработка и анализ данных радарной и лидарной съёмки;

трёхмерная визуализация;

геометрическая коррекция;

поддержка растровых и векторных форматов;

обеспечение поддержки данных, полученных со спутников QuickBird, Ikonos, EROS,

Orbview, SPOT, IRS, Landsat, Radarsat и др.

ENVI содержит набор инструментов, позволяющий автоматизировать и сделать максимально удобной для пользователя комплексную обработку и анализ изображений.

В новой версии ENVI 4.2 включена поддержка дополнительного модуля для создания ЦМР (DEM). Модуль DEM представляет пользователям возможность создавать высокоточные ЦМР (цифровые модели рельефа) с использованием стереоизображений, полученных со спутников

QuickBird, Ikonos, Orbview-3, SPOT 1-5, ASTER для ортотрансформирования, топографического анализа, трёхмерной визуализации и создания векторных карт.
