Объем этого слоя

dV = F dl = (B + mh) h dl,

(10.4)

Vпр

(B mh)hdl .

(10.5)

0

Высота насыпи в рассматриваемом сечении

h H1

H1

H 2

l ,

(10.6)

где l – длина призматоида.

L

Площади поперечных сечений

F2

(B mH2 )H2 .

F1 (B mH1)H1

и

(10.7)

Объем призматоида

F F

2

m(H

1

H

2

Vпр

1

L .

(10.8)

2

2

Таблица 10.20

Значения коэффициентов относительного уплотнения kотну

Требуе-

Вид грунта

мый коэф-

Пески,

Суг-

Лёссы и

Скальные разрабатывае-

Шлаки, отва-

фициент

супеси,

линки,

лёссовид-

мые грунты при плотно-

лы перераба-

уплотне-

суглинки

глины

ные грун-

сти, т/м

тывающей

ния грунта

пылева-

ты

промышлен-

тые

1,9-2,2

2,2-2,4

2,4-2,7

ности

1,00

1,10

1,05

1,30

0,95

0,89

0,84

1,26 - 1,47

0,95

1,05

1,00

1,15

0,90

0,85

0,80

1,20 - 1,40

0,90

1,00

0,95

1,10

0,85

0,80

0,76

1,13 - 1,33

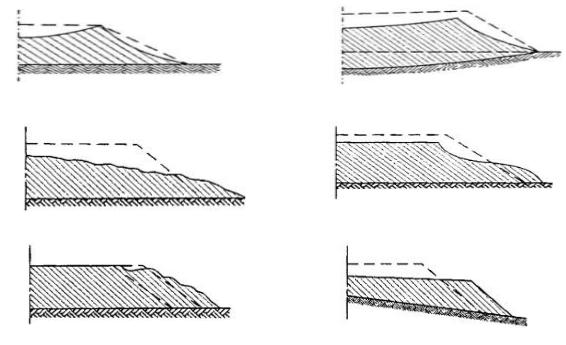

а)

б)

в)

г)

д)

е)

Таблица 10.21

Характерные деформации и разрушения земляного полотна

Наименование и харак-

Наиболее вероятные причины возникновения

тер деформаций

деформаций

1

2

Осадки неравномерные

Недостаточное уплотнение и переувлажнение грун-

(см. рис. 10.2, а)

тов, в результате чего снижаются параметры сдвига (φ и

С) грунта и под влиянием собственного веса и транс-

портных нагрузок он деформируется

Просадки

насыпей

Не обеспечена устойчивость насыпей против выпира-

на основаниях

из сла-

ния грунта в основании, существенно зависящая от угла

бых грунтов – болотах,

внутреннего трения и сцепления грунта, а следователь-

просадочных

грунтах,

но, и от соответствия сопротивления сдвигу действую-

карстах (рис. 10.2, б)

щим главным касательным напряжениям

Сползание

откосов

Неправильное возведение насыпей: присыпка грунта

насыпей и выемок (рис.

на откосах без доброкачественного соединения с основ-

10.2, в и г)

ным телом земляного полотна ступеньками; неудовле-

творительный отвод воды с его поверхности; необеспе-

чение достаточного укрепления откосов; повышенная

против норм крутизна откосов. На косогорных участках

оползанию откосов выемок, сползанию и обрушению

насыпей способствует наклонное расположение водо-

носных слоев, образующих поверхности скольжения

при малом сопротивлении сдвигу по ним, а также по ос-

нованиям насыпей

Расширение

объёма

Возникают вследствие интенсивного осенне-зимнего

грунта (разуплотнение)

накопления влаги при промерзании пылеватых пучини-

в направлении к по-

стых грунтов. Нередко в местах пучинообразования при

верхности

земляного

оттаивании образуются в теле земляного полотна вод-

полотна (рис. 10.2, д)

ные мешки, вызывающие его повреждение

Различные

формы

Происходят, когда неукреплённые поверхности не

размывов

земляного

могут противостоять поверхностному стоку (водная

полотна (обочин, отко-

эрозия), обусловленному атмосферными осадками (лив-

сов)

невыми и талыми водами), притекающими к земляному

полотну с прилегающей местности, а также притекаю-

щими речными, озёрными и морскими водами. При

продолжительном застое воды из-за недостаточного ук-

лона водоотводных канав или наличии препятствий в

них. Эта вода при недостаточном расстоянии от земля-

ного полотна может проникать в него и существенно

переувлажнить грунт

Окончание табл. 10.21

1

2

Выдувание обочин и

Происходит из-за того, что поверхности не могут

откосов при слабосвяз-

противостоять воздействию ветра – ветровой эрозии

ных и несвязных грун-

тах

Колеи и выбоины на

Заезды транспортных средств на неукреплённые обо-

обочинах

чины, особенно в период, когда грунты обочин значи-

тельно увлажнены

Таблица 10.22

Неблагоприятные условия увлажнения земляного полотна

№

Наименова-

Связь с грунтовыми и поверх-

Характеристика процессов ув-

п/п

ние пучин

ностными водами

лажнения

1

Гидрогео-

Связаны преимущественно

с

Поднятие горизонта грунтовых

логические

высоким стоянием грунтовых

вод в начале осенне-зимнего

вод. Накопление влаги проис-

периода и высокое стояние его

ходит за счёт капиллярного

весной. Возрастание влажно-

поднятия грунтовых вод пре-

сти верхнего слоя грунтов на-

имущественно в

осенний

и

сыпи в начале зимы с после-

частично в зимний периоды

дующим затуханием

2

Темпера-

Вызваны перемещением грун-

Циклическое изменение влаж-

турные

товых вод к зоне промерзания

ности верхней части грунтов

и длительными

сроками

их

земляного полотна. Интенсив-

действия

ное накопление ледяных про-

слоек у границы промерзания

3

Поверхно-

Связаны с длительным стоя-

Переувлажнение обочин и от-

стные

нием поверхностных

вод,

косов в начале осенне-зимнего

обильным выпадением атмо-

периода. Перемещение влаги

сферных осадков и их проник-

от обочин и откосов в конце

новением через трещины по-

зимы к более холодной проез-

крытия в грунт земляного по-

жей части в результате пере-

лотна в осенне-зимний

пери-

мещения снега с проезжей час-

од, плохой организацией работ

ти на обочины

по снегоочистке дорог

4

Смешанные

То же, по пп. 1-3

То же, по пп. 1-3
