Резервы – неглубокие выработки, из которых был взят грунт для отсыпки насыпи.

Кавальеры – параллельные дороге валы, в которые укладывают грунт из выемок, не потребовавшийся для отсыпки смежных участков насыпей.

Другими словами, земляным полотном называют всю часть по-

лосы отвода, затронутую земляными работами (рис. 4.11).

Линия сопряжения поверхностей обочины и откоса насыпи или внутреннего откоса канавы образует бровку земляного полотна.

Расстояние между бровками земляного полона называют шириной земляного полотна. Крутизну откосов характеризуют коэффициентом заложения, который определяется отношением высоты откоса к его горизонтальной проекции (заложению).

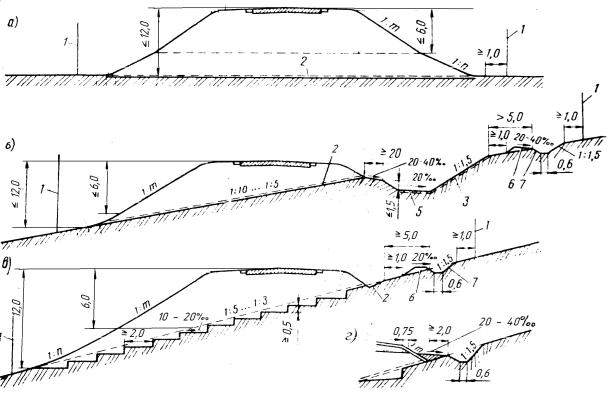

Рис. 4.11. Поперечные профили земляного полотна в насыпях:

а– при высоте до 12 м; б – на косогоре с уклоном менее 1 : 5 с резервом;

в– на косогоре 1 : 5 – 1 : 3; г – деталь сопряжения насыпи при отсутствии

нагорной канавы: 1 – граница полосы отвода; 2 – снимаемый слой растительного грунта; 3 – растительный грунт, укладываемый на откосы; 4 – треугольная канава глубиной не менее 0,3 м; 5 – резерв грунта; 6 – банкет высотой не менее 0,6 м; 7 – нагорная канава глубиной не менее 0,6 м, расстояние от нагорной канавы до подошвы насыпи не менее 5 м

46

Откосы малых насыпей для возможности съезда автомобилей с дороги в аварийных случаях целесообразно устраивать с заложением от 1: 4 до 1: 6. Это способствует также уменьшению заносимости дороги снегом и повышает безопасность движения.

При высоте насыпи менее 6 м, исходя из требований экономии земляных работ и занимаемой территории дорогой, откосы устраивают с заложением 1: 1,5. Такие насыпи устойчивы. Крутые откосы высоких насыпей при увлажнении грунта могут оползать под действием собственного веса грунта или веса стоящего на обочине автомобиля.

По действующим правилам сооружения земляного полотна принимают следующие коэффициенты заложения откосов: не круче 1: 4 для насыпей высотой до 3 м на дорогах 1 – III категорий; не круче 1 : 3 для насыпей высотой до 2 м на дорогах остальных категорий.

Более высокие насыпи, а также насыпи на ценных плодородных землях, состоящие из грунта, привозимого из расположенных вдалеке от дороги грунтовых карьеров, или строящиеся в местах, где съезд с дороги невозможен, допускается возводить с более крутыми откосами 1:1,5 при обязательной установке ограждений на высоких насыпях. Для устойчивости высоких насыпей (за исключением случаев отсыпки их из валунных, гравелистых и щебенистых грунтов), которым можно придавать постоянную крутизну до высоты 12 м, нижнюю часть откосов, начиная с 6 м от бровки земляного полотна, делают более пологой с заложением откосов 1 : 1,75 (см. рис. 4.11). При возведении насыпей из камня слабовыветривающихся скальных пород откосам придают заложение от 1: 1,3 до 1:1,5.

Вмелких песчаных и пылеватых грунтах в районах с влажным климатом крутизну откосов уменьшают до 1:1,75.

Ввыемках и у насыпей с небольшими рабочими отметками для отвода воды, стекающей во время дождя и таяния снега с поверхности дороги и прилегающей к ней местности устраивают боковые канавы (кюветы). Эти канавы способствуют осушению верхней части земляного полотна.

Для перехвата стекающей по склону воды и отвода её с нагорной стороны от дороги устраивают нагорные канавы на расстоянии не менее 5 м и глубиной не менее 0,6 м.

При косогорности круче 1 : 5 перед устройством насыпи на косогоре нарезают уступы. Высота каждого уступа не более 0,5 м (рис. 4.11, в).

На дорогах 1– III категорий выемки глубиной до 1 м рекоменду-

47

ется устраивать обтекаемого поперечного профиля, обеспечивающего незаносимость снегом (рис. 4.12). Такие выемки с пологими внешними откосами воспринимаются как бы построенной на насыпи.

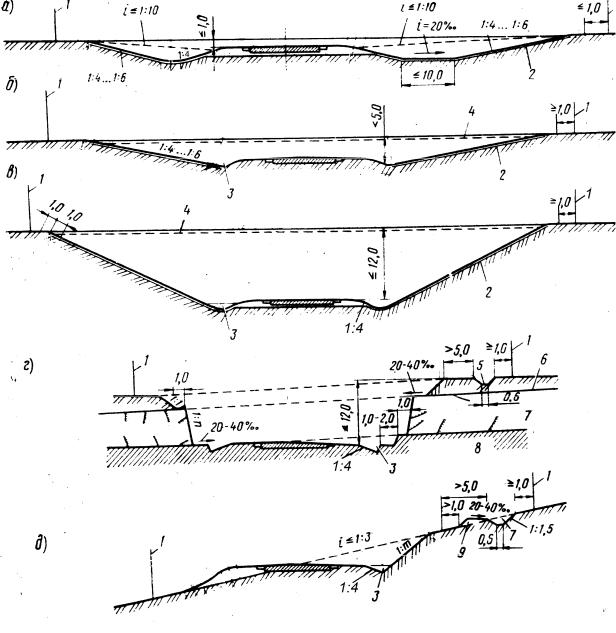

Рис. 4.12. Поперечные профили земляного полотна в выемках:

а – выемка глубиной до 1 м, раскрытая (слева), разделанная под насыпь (справа); б – неглубокая выемка, разделанная под насыпь; в – выемка глубиной до 12 м; г – выемка в неоднородных грунтах; д – полунасыпь-полувыемка на косогоре: 1 – граница полосы отвода; 2 – слой растительного грунта на откосе; 3

–канава глубиной не менее 0,3 м; 4 – снимаемый слой растительного грунта; 5 – нагорная канава глубиной не менее 0,6 м; 6 – рыхлые отложения грунта; 7 – легко выветривающиеся скальные породы; 8 – слабо выветривающиеся скальные породы; 9 – банкет высотой не более 0,6 м

48

В местностях с интенсивными метелями и снегопадами выемки глубиной до 5 м целесообразно устраивать с откосами 1:1,5 – 1:2, с дополнительными полками шириной не менее 2 м для размещения, приносимого и счищаемого с дороги снега.

При большой глубине выемок для откосов, устраиваемых в песчаных и однородных глинистых грунтах плотной консистенции, принимают заложение 1:1,5, а в крупнообломочных – до 1:1.

Ввыемках глубиной более 2 м между подошвой откоса и наружной бровкой канавы устраивают закюветную полку (чтобы осыпающийся материал не засорял дорожную канаву) шириной 1 – 2 м.

Вскальных легко выветривающихся и размягчаемых породах в зависимости от их свойств, степени выветривания и глубины выемки заложения откосов принимают от 1: 0,5 до 1:1,5. При этом необходимо учитывать наклон залегания слоёв, устойчивость горных пород против выветривания и экспозицию откосов выемок. Часто бывает, что породы (например, сланцевые и меловые), кажущиеся во время разработки вполне устойчивыми, после обнажения подвергаются интенсивному распаду и выветриванию.

Если грунт из выемки непригоден для устройства насыпи или по соображениям баланса земляных работ его нецелесообразно транспортировать вдоль дороги в расположенные поблизости насыпи, им заполняют расположенные вблизи пониженные участки местности. Только при невозможности использования грунта для указанных целей допускается укладка его параллельно бровке выемки в валы – кавальеры, которым придают правильные геометрические очертания

(рис. 4.13).

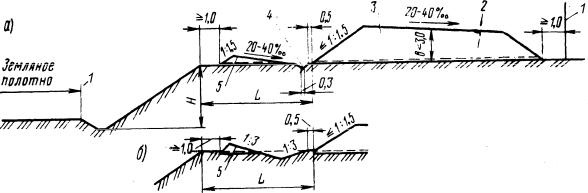

Рис. 4.13. Схема расположения кавальера:

а– поперечный профиль кавальера; б – вариант забанкетной канавы:

1– граница полосы отвода; 2 – снимаемый растительный слой грунта; 3 – кавальер; 4 – забанкетная канава глубиной 0,4 м; 5 – банкет

49

Лёссовые грунты в условиях засушливого климата юга России в связи с особенностями их структуры (тонкие вертикальные канальцы, стенки которых скреплены известковым веществом) могут стоять в сухих местах вертикальной стенкой. Поэтому выемки в лёссах устраивают не ближе чем Н +5 м от бровки (где Н – высота откоса выемки, м), с откосами 1: 0,1 – 1: 0,5. Такой поперечный профиль неприменим в лёссовидных суглинках и в лёссах в районах с более влажным и дождливым климатом, где необходимо придавать откосам выемок заложения от 1: 0,5 до 1: 1,5.

Высота кавальеров не должна превышать 3 м. Их отсыпают не ближе 3 м от внешней бровки откоса выемки. При слабых и переувлажнённых глинистых грунтах, когда тяжесть кавальера может вызывать оползание откоса, кавальер располагают не ближе, чем Н +5 м от бровки (где Н – высота откоса выемки, м).

Чтобы вода, выпадающая во время дождей или образующаяся при таянии снега, не стекала в выемку, между кавальером и откосом выемки отсыпают вал грунта треугольного сечения, называемый бан-

кетом.

Высота банкета не превышает 0,6 м, подошва его откоса должна отстоять от бровки выемки не менее чем на 1 м. Поверхности банкета придаётся уклон 20 – 40 ‰ в сторону от выемки. Между банкетом и кавальером отрывают забанкетную канаву глубиной и шириной по дну не более 0,3 м.

Поперечные профили насыпей принимают по типовым проектам «Типовые материалы для проектирования. Серия 503 – 0 – 48.87. Земляное полотно автомобильных дорог общего пользования».

Контрольные вопросы

1.Что такое «трасса дороги»?

2.Что понимают под планом трассы?

3.Что характеризует коэффициент развития трассы?

4.Как выполняют трассирование?

5.Что такое «тангенциальное трассирование»?

6.Как определить угол поворота трассы?

7.Как вычислить тангенс закругления?

8.Как находится длина кривой?

9.Что понимаем под биссектрисой закругления?

10.Функциональное назначение домера.

11.Что такое «продольный профиль дороги» и как он изображается?

12.Что такое «рабочая отметка дороги»?
