Задание для самостоятельной работы

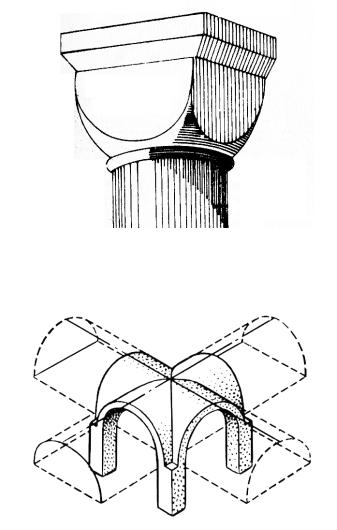

Построить модель кубической капители (рис. 4.15) и крестового свода (рис. 4.16) с помощью компоновочного объекта

«ProBoolean».

Использовать объекты, полученные применением модификаторов к плоским формам.

31

Лабораторная работа № 5

ОСВЕЩЕНИЕ ЭКСТЕРЬЕРА

Задание: в тестовой сцене создать систему дневного освещения со стандартными и фотометрическими источниками света, настроить параметры окружения и рендера «mental ray», выполнить тонирование изображенийс фотометрическимконтролем экспозициии без него.

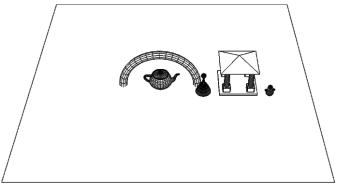

Создание тестовой сцены

тип с «Standard» на «Arch @ Design». Задать у него матовую финишную поверхность светло-серого цвета (Red=0,9, Green=0,9, Blue=0,9). Назначить материал всем объектам сцены.

Освещение сцены стандартными источниками света

Убедиться, что во вкладке «Gamma and LUT» меню «Preference Settings» текущие значения «Gamma», «Input Gamma», «Output Gamma» равны 1,0.

Командой «Daylight» создать систему дневного освещения. Задать местоположение г. Новосибирск, дата 21.06.2013, время 15 ч 30 мин. Отключить источник света «Sunlight», «Skylight» оставить включенным с параметром «Multiplier» 1,0.

32

Для более удобного отображения объектов в видовом экране «Perspective» в его настройках установить подсветку объектов сцены

«Default Lights – 1 Lights».

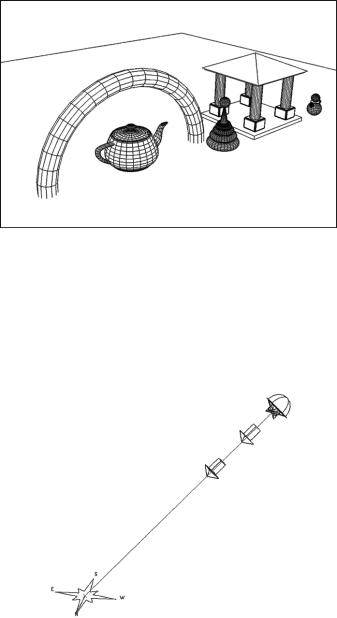

На виде «Top» повернуть компас так, чтобы объекты сцены освещались с юго-востока.

В параметрах «Render setup» назначить размер тонируемого изображения 600х400 пикселей, убедиться, что алгоритм расчета ос-

33

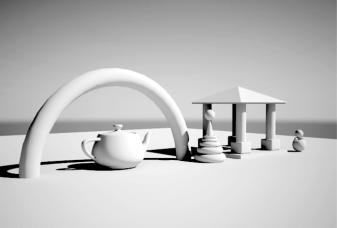

Перейти в вид из камеры, выполнить пробное тонирование. При необходимости скорректировать положение камеры.

Изменяя параметр интенсивности тени «Dens» у направленного светильника и проводя пробные тонирования, убедиться в имеющейся

Изменяя параметр «FG Bounces», задать отличное от нуля коли-

Освещение сцены фотометрическими источниками света

Отключить источники света «Free Direct». В системе дневного освещения включить светильники «mr Sky» и «mr Sun».

В параметрах сцены «Environment and Effects» назначить карту

«mr Physical Sky» в «Environment maps» и перенести ее в свободный слот редактора материалов методом «Instans». Установить «mr Photographic Exsposure Control» с начальным набором значений его пара-

метров «Outdoor Daylight».

Во вкладке «Gamma and LUT» меню «Preference Settings» изменить значения «Gamma», «Input Gamma», «Output Gamma» на 2,2.

Командой «Render preview» выполнить предварительный просмотр изображения. Изменяя параметры в группе «mr Photographic Exsposure Control», убедиться в их влиянии на результат рендера. Ус-

тановить значения параметров: «Shutter Speed» 400, «Aperture

34

(f-stop)» 8,0, «Film speed (ISO)» 100, «Highlights (Burn)» 0,27, «Midtones» 1,0, «Shadows» 1,0, «Color Saturation» 1,0, «Whitepoint» 100, «Vignetting» 5,0 или близкие к ним.

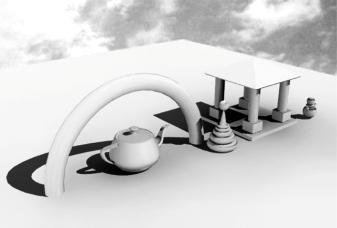

Сделать копию камеры и скорректировать ее положение так, чтобы в кадр попала линия горизонта. Убедиться в возможности менять цвет земельного окружения в настройках системы «Daylights»

параметром «Ground Color».

Отключить в редакторе материалов у карты «mr Physical Sky» связь с настройками системы «Daylights». Повысить яркость, опус-

«Daylights» выстав ть времябоколо 6 ч 30 мин. Повернуть компас так,

чтобы солнце располагалось напротив камеры. Выбрать начальный набор значений параметров «mr Photographic Exsposure Control» с «Outdoor Nighttime». Выполнить пробное тонирование.

Изменяя время, ориентацию компаса в системе дневного освещения, добиться попадания солнечного диска в кадр.

Корректируя значения параметров «mr Photographic Exsposure Control» и «Multiplier» у карты «mr Physical Sky», добиться корректного расчета утреннего освещения при рендере.

Возможные значения параметров для времени 5 ч 00 мин: «Shutter Speed» 120, «Aperture (f-stop)» 8,0, «Film speed (ISO)» 100, «Highlights (Burn)» 0,27, «Midtones» 1,0, «Shadows» 1,0, «Color Saturation» 1,0, «Whitepoint» 7200, «Vignetting» 5,0, у карты «mr Physical Sky» «Multiplier» 1,0.
