Материал: 2323

ТЕХНОЛОГИИ СТРОИТЕЛЬСТВА

ТЕХНОЛОГИИ СТРОИТЕЛЬСТВА

-шлакопортландцемент и пуццолановый портландцемент – при коррозии I вида ((выщелачивания) коррозия бетона, при которой основные компоненты цементного камня растворяются);

-сульфатостойкий портландцемент и его разновидности – при коррозии III вида в ((сульфатная и солевая коррозия) капиллярах цементного камня образуются солевые соединения и кристаллизуются).

Вжидких средах применяют:

-портландцемент с большим содержанием трехкальциевого силиката– при коррозии II вида;

-сульфатостойкий портландцемент и его разновидности – при коррозии III вида.

Вкачестве добавок используют материалы, повышающие плотность и стойкость бетона. К ним относятся минеральные и органические пластифицирующие и гидрофобизирующие добавки. Введение ускорителей твердения в виде хлористых солей не допускается в конструкциях:

-с напрягаемой арматурой;

-изготовляемых с автоклавной обработкой;

-с арматурой класса B-I диаметром, равным и менее 5 мм;

-эксплуатируемых вблизи источников постоянного тока;

-для инъецирования каналов в железобетонных конструкциях;

-для замоноличивания швов конструкций с напрягаемой арматурой.

влажность, осадки, газы).

2.Выделяют коррозию арматуры двух видов: химическую и электрохимическую.

3.Различают первичную и вторичную защиту от коррозии арматуры. Первичная заключается в том, что бетону и железобетону придаются свойства, при которых они начинают лучше сопротивляться воздействию агрессивной среды. При вторичной защите, бетонные и железобетонные конструкции подвергают защите уже после их изготовления.

Библиографический список

1.Алексеев, С.Н. Коррозия и защита арматуры в бетоне / С.Н. Алексеев. – М.: «Издательство литературы по строительству», 1968 – 230 с.

2.Баженов, Ю.М. Технология бетона: учебник / Ю.М. Баженов – М.: Изд-во АСВ, 2002 – 500 с.

3.Дедюхова, И.А. Техническое обследование жилых зданий / И.А. Дедюхова – Таганрог, «Книжная лавка», 2012. – 285 с.

4.Коррозия металлических конструкций [Электронный ресурс] // Стройинформ. Информационный строительный портал.– Режим доступа:http://stroyinform.ru/techno/2814/103601/ (дата обращения: 09.10.2016г.).

5.Рыбьев, И.А. Строительное материаловедение / И.А. Рыбьев – М.: Высш. шк., 2003. – 700 с.

6.Терминологический словарь по бетону и железобетону. ФГУП «НИЦ «Строительство» НИИЖБ им. А.А. Гвоздева. – М., 2007 – 110 с.

7.Электрохимическая коррозия [Электронный ресурс] // Все о коррозии. Режим доступа: http://www.okorrozii.com/emali/emal-vl-515/content/5-uncategorised/ (дата обращения: 09.10.2016).

8.Юхневский, П.И. Строительные материалы и изделия:учебное пособие / П.И. Юхневский, Г.Т. Широкий.

–Мн.: Изд-во УП «Технопринт», 2004. – 476 с.

9.Коррозия металлических конструкций [Электронный ресурс] // Стройинформ. Информационный строительный портал.– Режим доступа:http://stroyinform.ru/techno/2814/103601/ (дата обращения: 09.10.2016г.).

CORROSION FITTINGS IN THE REINFORCED CONCRETE STRUCTURES

ТЕХНОЛОГИИ СТРОИТЕЛЬСТВА

Abstract. In this article basic reasons of emergence of corrosion of an armature in concrete goods, types of chemical and electrochemical corrosion are considered. Methods of primary and secondary protection of steel concrete designs caused by various operational factors are stated. Corrosion of an armature is a basic reason of the quality degradation of steel concrete designs and products happening in time. For today the problem of corrosion resistance of an armature in steel concrete designs is global and suffers for itself significant damage of durability of designs and constructions, and also brings to increase in expenses in case of a construction. Scientists work on its decision not the first decade.

Keywords: reinforced concrete structures, corrosion, fittings, concrete.

Цветаев Павел Сергеевич (Россия, Омск) – студент факультета ИСИ, ФГБОУ ВО «СибАДИ»

(644080, г. Омск, пр. Мира, 5, e-mail: duos08@mail.ru).

Свинцова Елизавета Максимовна (Россия, Омск) – студентка факультета ИСИ, ФГБОУ ВО

«СибАДИ» (644080, г. Омск, пр. Мира, 5; e-mail: Sv.liza97@gmail.com).

Tsvetaev Pavel Sergeevich (Russian Federation, Omsk) – student of the faculty ISI, FSBEI HE «SibADI» (644080, Omsk, st. Mira, 5 e-mail: duos08@mail.ru).

Svintsova Elizabeth Maksimovna (Russian Federation, Omsk) – student of the faculty ISI, FSBEI HE «SibADI» (644080, Omsk, st. Mira, 5 e-mail: Sv.liza97@gmail.com).

УДК 624.131

ПРИМЕНЕНИЕ ЛЕССОВЫХ ГРУНТОВ В КАЧЕСТВЕ МЕСТНОГО ДОРОЖНО-СТРОИТЕЛЬНОГО МАТЕРИАЛА

О.В. Тюменцева, А.С. Нестеров

ФГБОУ ВПО «СибАДИ», Россия, г. Омск

112

Аннотация. В данной статье рассматривается проблема использования лессовых грунтов, укрепленных цементом, для устройства дорожных одежд взамен привозных каменных дорожно-строительных материалов. На основе исследования гранулометрического, микроагрегатного, химико-минералогического состава, а также морфологических особенностей их легкой фракции, дано теоретическое обоснование применения этих грунтов для строительства автомобильных дорог. Авторами предложены конструкции дорожных одежд с использованием лессовых грунтов, укрепленных цементом.

Ключевые слова: лесс, лессовидный суглинок, гранулометрический состав, цементогрунт, конструкции дорожных одежд.

Введение

Для территорий, лишенных природных каменных строительных материалов, одной из актуальных проблем является замена привозных крубнообломочных пород (щебень, гравий) на местные грунты, укрепленные различными вяжущими. Наиболее универсальным и эффективным в современных условиях является укрепление лессовых грунтов цементом. Применение местных лессовых грунтов взамен привозных каменных материалов в 2-3 раза снижает стоимость строительства автомобильных дорог [1].

Просадочные свойства лессовых грунтов не являются препятствием к их применению в дорожных конструкциях, так как при смешивании их с цементом, увлажнении и уплотнении, первоначальная их структура изменяется.

Лессовый грунт, укрепленный цементом, зарекомендовал себя как качественный дорожностроительный материал, обладающий высокой прочностью, водо- и теплоустойчивостью.

Теоретическое обоснование укрепления лессовых грунтов цементом

Лессовые грунты это континентальные породы различного происхождения, содержащие более 50% частиц размером 0,005-0,05 мм, обладающие высокой пористостью и наличием

ТЕХНОЛОГИИ СТРОИТЕЛЬСТВА

Для лессов характерно очень высокое содержание, до 50% и более, тонкопесчаных (0,05-0,1 мм), крупнопылеватых (0,01-0,05 мм) и небольшое количество глинистых (не более 16%) частиц, которые находятся в агрегированном состоянии.

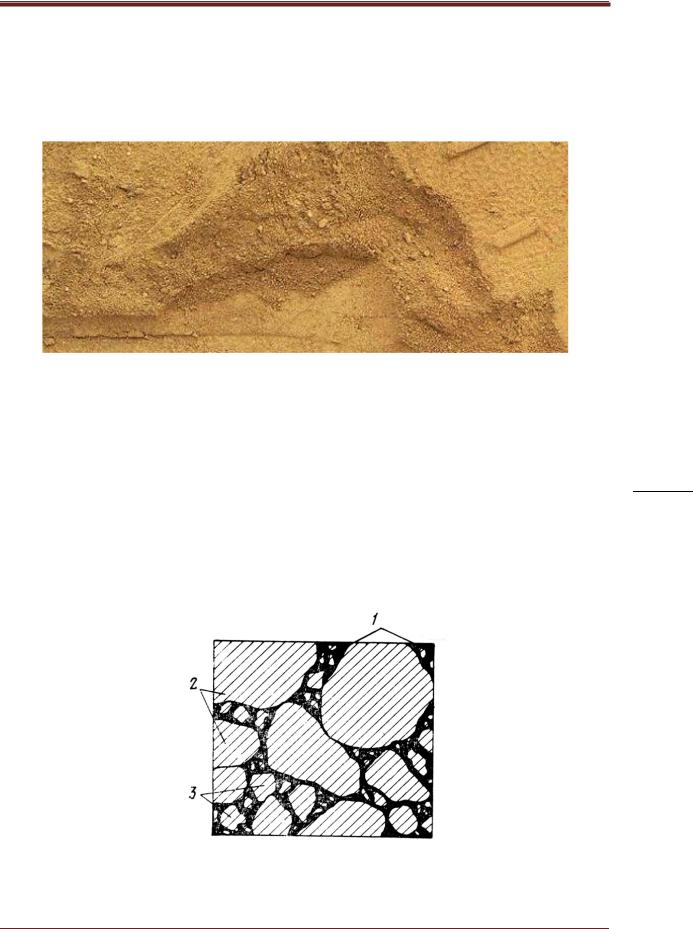

Лессовидные грунты по гранулометрическому составу могут приближаться к суглинкам, супесям или глинам. Для них характерно высокое содержание частиц 0,001-0,01 мм, которые вместе с глинистыми частицами образуют микроагрегаты (рисунок 1) [2, 3].

включением более или менее крупных включений в его порах. Цементный камень вместе с прочными песчаными и пылеватыми частицами образует своеобразный каркас, который и обуславливает высокую механическую прочность цементогрунта.

Формирование структуры цементогрунта во многом зависит от минерального состава глинисто-коллоидных частиц. Например, глинистые минералы монтмориллонитовой группы, характеризующиеся высокой обменной способностью, поглощают из цементного раствора катионы кальция, препятствуя тем самым формированию прочной структуры цементогрунта. Гидрослюды обладают меньшей емкостью обмена, а каолиниты незначительной.

Рис. 2. Схема структуры связного грунта, укрепленного цементом: 1 – цементогрунтовый каркас; 2 – крупные микроагрегаты грунта; 3 – мелкие микроагрегаты грунта

ТЕХНОЛОГИИ СТРОИТЕЛЬСТВА

Лессовые грунты имеют широкое распространение на территории Западной Сибири (Омская, Новосибирская, Курганская области, Алтайский край), Поволжья, Ростовской области и Северного Казахстана. Они почти сплошным чехлом перекрывают отложения водораздельных равнин и аллювий древних надпойменных террас. Мощность этих отложений на водоразделах достигает 14-15 м. На окраинах водораздельных равнин и в пределах древних надпойменных террас их мощность, как правило, не превышает 5-6 м. Залегают эти грунты непосредственно под почвенно-растительным слоем. Вследствие высокой структурной пористости эти грунты имеют рыхлое строение, что обеспечивает их легкую разработку и размельчение [4]. Представлены лессовидные грунты преимущественно суглинками легкими и супесями, реже суглинками тяжелыми и глинами. Для всех разновидностей лессовидных грунтов характерна макропористость, известковатость, пятнистая обохренность хорошая окатанность зерен [5].

В гранулометрическом составе лессовидных грунтов преобладают частицы размером от 0,01 до 0,05 мм (таблица 1). Зерна хорошо окатанные, гладкие, иногда мелкоямчатые. По коэффициенту неоднородности гранулометрического состава (более 3) грунты характеризуются как неоднородные [6].

Таблица 1 – Гранулометрический состав лессовых грунтов (Омская область)

В минеральном составе легких фракций лессовых грунтов преобладает кварц (70-80%); полевые шпаты содержатся в количествах от 20 до 25%; слюда составляет не более 2%. Из аутигенных минералов чаще всего встречаются карбонаты, реже глауконит и опал. В тяжелой фракции преобладает лимонит, эпидот-цоизит, ильменит-магнетит, роговая обманка, постоянно встречается циркон, анатаз, рутил, сфен, турмалин. В глинисто-коллоидной части преобладают гидрослюды и каолинит. Монтморилонит, оказывающий отрицательное воздействие на прочность и морозоустойчивость грунтов, укрепленных цементом, содержится в незначительных количествах [5, 6].
