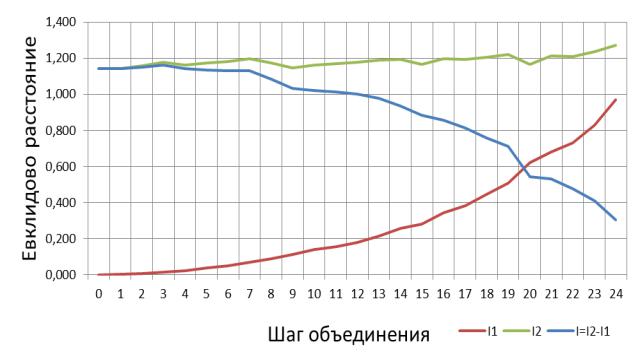

Рис. П.1.7. График изменения межклассовых и внутриклассовых расстояний

150

Таблица П.1.1

Расчет средней ошибки аппроксимации и линейного коэффициента корреляции для инженерного районирования объекта «Железнодорожная линия Хани (ИКАБЬЕКАН) – Тарыннахский горно-обогатительный комбинат» на участке протяженностью 7,8 км (ПК 522 - ПК601)

			Плотность3		Модуль дефор-		Объемная теплоемкость
			Плотность3		Модуль дефор-		грунта в талом состоя-
ЛДК	ОТЕ	ПК	грунта, г/см		мации, МПА		нии, Дж/(м3*град)

			по ПК	по	по ПК	по	по ПК	по ЛДК
			по ПК	ЛДК	по ПК	ЛДК	по ПК	по ЛДК
				ЛДК		ЛДК
1	2	3	4	5	6	7	8	9
ЛДК1	ОТЕ1	ПК522	1,68	1,81	11,07	13,24	621,52	627,11
ЛДК1	ОТЕ1	ПК523	1,75	1,81	11,08	13,24	587,57	627,11
ЛДК1	ОТЕ2	ПК524	1,87	1,81	11,89	13,24	581,15	627,11
ЛДК1	ОТЕ2	ПК525	1,97	1,81	13,88	13,24	692,42	627,11
ЛДК1	ОТЕ2	ПК526	1,79	1,81	18,29	13,24	652,89	627,11
ЛДК2	ОТЕ3	ПК527	1,97	2,17	44,81	47,99	581,40	637,08
ЛДК2	ОТЕ3	ПК528	2,01	2,17	52,94	47,99	635,47	637,08
ЛДК2	ОТЕ3	ПК529	2,13	2,17	53,38	47,99	679,81	637,08
ЛДК2	ОТЕ3	ПК530	2,22	2,17	48,28	47,99	682,36	637,08
ЛДК2	ОТЕ5	ПК534	2,17	2,17	54,98	47,99	669,73	637,08
ЛДК2	ОТЕ6	ПК535	2,02	2,17	32,64	47,99	646,62	637,08
ЛДК2	ОТЕ6	ПК536	1,86	2,17	37,58	47,99	584,69	637,08
ЛДК2	ОТЕ6	ПК537	1,95	2,17	31,70	47,99	627,75	637,08
ЛДК2	ОТЕ17	ПК567	2,29	2,17	50,20	47,99	592,35	637,08
ЛДК2	ОТЕ17	ПК568	2,27	2,17	53,46	47,99	652,45	637,08
ЛДК2	ОТЕ17	ПК569	2,22	2,17	52,33	47,99	692,68	637,08
ЛДК2	ОТЕ18	ПК570	2,46	2,17	54,82	47,99	577,55	637,08
ЛДК2	ОТЕ18	ПК571	2,42	2,17	56,96	47,99	686,27	637,08
ЛДК2	ОТЕ18	ПК572	2,40	2,17	54,31	47,99	637,41	637,08
ЛДК2	ОТЕ19	ПК573	2,26	2,17	43,32	47,99	643,78	637,08
ЛДК2	ОТЕ19	ПК574	2,20	2,17	44,09	47,99	672,42	637,08
ЛДК2	ОТЕ19	ПК575	1,97	2,17	48,83	47,99	678,02	637,08
ЛДК2	ОТЕ20	ПК576	2,19	2,17	48,19	47,99	650,80	637,08
ЛДК2	ОТЕ22	ПК579	2,15	2,17	55,16	47,99	568,46	637,08
ЛДК2	ОТЕ22	ПК580	2,01	2,17	44,16	47,99	571,82	637,08
ЛДК2	ОТЕ22	ПК581	2,24	2,17	47,29	47,99	586,15	637,08
ЛДК2	ОТЕ23	ПК582	2,27	2,17	45,20	47,99	653,60	637,08
ЛДК2	ОТЕ23	ПК583	2,23	2,17	49,09	47,99	681,26	637,08
ЛДК3	ОТЕ4	ПК531	1,86	1,92	29,99	33,06	508,66	503,15
ЛДК3	ОТЕ4	ПК532	1,85	1,92	37,74	33,06	567,26	503,15
ЛДК3	ОТЕ4	ПК533	1,80	1,92	41,92	33,06	495,60	503,15
ЛДК3	ОТЕ8	ПК539	1,79	1,92	13,47	33,06	394,61	503,15
ЛДК3	ОТЕ8	ПК540	1,86	1,92	12,23	33,06	410,38	503,15
ЛДК3	ОТЕ8	ПК541	1,98	1,92	11,91	33,06	437,51	503,15
ЛДК3	ОТЕ11	ПК549	1,82	1,92	33,57	33,06	581,22	503,15

151

Окончание табл. П.1.1

1	2	3	4	5	6	7	8		9
ЛДК3	ОТЕ11	ПК550	1,81	1,92	42,97	33,06	567,05		503,15
ЛДК3	ОТЕ11	ПК551	2,04	1,92	34,83	33,06	459,95		503,15
ЛДК3	ОТЕ11	ПК552	1,92	1,92	39,58	33,06	512,37		503,15
ЛДК3	ОТЕ13	ПК555	2,10	1,92	40,71	33,06	471,71		503,15
ЛДК3	ОТЕ13	ПК556	2,03	1,92	40,17	33,06	500,39		503,15
ЛДК3	ОТЕ13	ПК557	1,95	1,92	35,21	33,06	555,23		503,15
ЛДК3	ОТЕ15	ПК561	2,04	1,92	41,35	33,06	547,36		503,15
ЛДК3	ОТЕ15	ПК562	1,87	1,92	41,35	33,06	538,26		503,15
ЛДК3	ОТЕ15	ПК563	2,04	1,92	32,04	33,06	502,84		503,15
ЛДК4	ОТЕ7	ПК538	1,23	1,18	8,02	10,79	528,40		614,34
ЛДК4	ОТЕ26	ПК586	1,29	1,18	5,41	10,79	605,42		614,34
ЛДК4	ОТЕ27	ПК587	1,24	1,18	11,70	10,79	693,35		614,34
ЛДК4	ОТЕ27	ПК588	1,00	1,18	13,52	10,79	574,50		614,34
ЛДК4	ОТЕ27	ПК589	1,08	1,18	12,37	10,79	653,76		614,34
ЛДК4	ОТЕ27	ПК590	1,21	1,18	13,73	10,79	630,61		614,34
ЛДК5	ОТЕ9	ПК542	1,97	1,94	41,84	32,99	842,99		731,28
ЛДК5	ОТЕ9	ПК543	1,93	1,94	37,34	32,99	796,56		731,28
ЛДК5	ОТЕ9	ПК544	1,96	1,94	39,66	32,99	842,96		731,28
ЛДК5	ОТЕ9	ПК545	1,79	1,94	31,03	32,99	864,90		731,28
ЛДК5	ОТЕ10	ПК546	2,04	1,94	23,77	32,99	672,96		731,28
ЛДК5	ОТЕ10	ПК547	1,93	1,94	21,46	32,99	610,80		731,28
ЛДК5	ОТЕ10	ПК548	2,02	1,94	31,20	32,99	690,25		731,28
ЛДК5	ОТЕ14	ПК558	1,92	1,94	33,50	32,99	648,58		731,28
ЛДК5	ОТЕ14	ПК559	1,97	1,94	31,69	32,99	717,48		731,28
ЛДК5	ОТЕ14	ПК560	1,86	1,94	38,40	32,99	625,38		731,28
ЛДК6	ОТЕ12	ПК553	1,29	1,20	7,00	9,13	839,27		883,32
ЛДК6	ОТЕ12	ПК554	1,24	1,20	4,37	9,13	771,39		883,32
ЛДК6	ОТЕ24	ПК584	1,27	1,20	10,09	9,13	953,68		883,32
ЛДК6	ОТЕ25	ПК585	1,00	1,20	15,05	9,13	968,94		883,32
ЛДК7	ОТЕ16	ПК564	1,29	1,34	13,02	13,22	327,47		381,69
ЛДК7	ОТЕ16	ПК565	1,26	1,34	15,78	13,22	414,38		381,69
ЛДК7	ОТЕ16	ПК566	1,48	1,34	10,86	13,22	403,22		381,69
ЛДК8	ОТЕ21	ПК577	2,15	2,30	55,76	52,16	700,11		676,91
ЛДК8	ОТЕ21	ПК578	2,45	2,30	48,56	52,16	653,72		676,91
ЛДК9	ОТЕ28	ПК591	1,95	1,78	16,49	14,17	665,28		551,36
ЛДК9	ОТЕ28	ПК592	1,69	1,78	18,03	14,17	639,34		551,36
ЛДК9	ОТЕ29	ПК593	1,73	1,78	12,97	14,17	510,05		551,36
ЛДК9	ОТЕ29	ПК594	1,78	1,78	10,89	14,17	454,59		551,36
ЛДК9	ОТЕ29	ПК595	1,85	1,78	11,26	14,17	518,97		551,36
ЛДК9	ОТЕ29	ПК596	1,70	1,78	15,37	14,17	519,93		551,36
ЛДК10	ОТЕ30	ПК597	2,07	1,91	18,69	25,23	479,16		526,67
ЛДК10	ОТЕ31	ПК598	1,73	1,91	31,94	25,23	626,53		526,67
ЛДК10	ОТЕ32	ПК599	2,06	1,91	25,04	25,23	385,41		526,67
ЛДК10	ОТЕ33	ПК600	1,77	1,91	25,26	25,23	615,57		526,67
Коэффициент линейной кор-			0,94		0,91			0,86
	реляции r		0,94		0,91			0,86
	реляции r

152

Таблица П.1.2

Оценка коллинеарности факторов , включаемых в модель классификации для объекта «Железнодорожная линия Хани (ИКАБЬЕКАН) – ТАРЫННАХСКИЙ горно-обогатительный комбинат» на участке протяжен-

ностью 7,8 км (ПК 522 - ПК601)

	Плотность	Модуль де-	Коэффициент		Группа грун-	Состояние
Показатель	грунта,	формации,	Коэффициент		та по степени	по влажно-
Показатель	грунта,	формации,	пористости		та по степени	по влажно-
	г/см3	МПа	пористости		пучинистости	сти
		Верхний слой (сезонно-талый)
Плотность	-	0,199	-0,543		0,197	0,175
грунта, г/см3	-	0,199	-0,543		0,197	0,175
Модуль де-
формации,	0,199	-	-0,543		0,356	-0,085
МПа
Коэффициент	-0,543	-0,576	-		-0,112	-0,235
пористости	-0,543	-0,576	-		-0,112	-0,235
пористости
Группа грун-
та по степени	0,197	0,356	-0,112		-	0,384
пучинистости
Состояние по	0,175	-0,085	-0,235		0,384
влажности	0,175	-0,085	-0,235		0,384
влажности
	Нижний слой (		многолетнемерзлый	грунт)
	Плотность	Коэффициент	Группа грун-		Состояние по	Температура
	грунта,	Коэффициент	та по степени		Состояние по	на глубине
	г/см3	пористости	пучинистости		влажности	ниже 4 м, °С
Плотность	-	-0,267	-0,713		-0,503	-0,183
грунта, г/см3	-	-0,267	-0,713		-0,503	-0,183
Коэффициент	-0,267	-	-0,713		-0,094	0,017
пористости	-0,267	-	-0,713		-0,094	0,017
пористости
Группа грун-
та по степени	-0,713	0,546	-		0,276	0,322
пучинистости
Состояние по	-0,503	-0,094	0,276		-	0,067
влажности	-0,503	-0,094	0,276		-	0,067
влажности
Температура
на глубине	-0,183	0,017	0,322		0,067	-
4 м, °С

Примечание. В ячейках приведены значения коэффициентов парной корреляции.

153

Приложение 2

ПРИМЕРЫ КОНСТРУКТИВНЫХ РЕШЕНИЙ ЗЕМЛЯНОГО ПОЛОТНА НА ММГ

Разработанное нами программное обеспечение для ПЭВМ использовано для экспериментальных расчетов конструкций земляного полотна на участках ЛДК, полученных на основе линейного дорожного районирования следующих объектов :

1.Автомобильная дорога М 56 «Лена», от Невера до Якутска км 93 -

км 123.

2.Автомобильная дорога «Вилюй», от автомобильной дороги М-53 «Байкал» через Братск, Усть-Кут, Мирный до Якутска в Республике Саха (Якутия), на участке км 44+000км 55+600.

Геокриологические характеристики объектов приняты на основе инженерных изысканий. В качестве примера расчета параметров рассмотрены 4 варианта конструкций насыпи земляного полотна.

Конструкция дорожной одежды принята одна для всех вариантов:

−горячий плотный мелкозернистый асфальтобетон тип Б, II марки −

5 см;

−пористый крупнозернистый асфальтобетона II марки на битуме марки БНД 90/130 − 7 см;

−черный щебень по способу заклинки, приготовленный в установке

−8 см;

−щебеночно-песчаная смесь С-4 − 22 см.

Вариант 1 (рис. П.2.1). Запроектирован институтом ТРАНСПРОЕКТ для II ДКЗ согласно допущению в пункте 3.15 ВСН 84-89. Возводить земляное полотно предполагается в летний период. Почвенно-растительный слой не снимается. Конструкция земляного полотна: щебенистый грунт с супесчаным и суглинистым твердым заполнителем до 32,1 % (мощность слоя 1,51 м).
