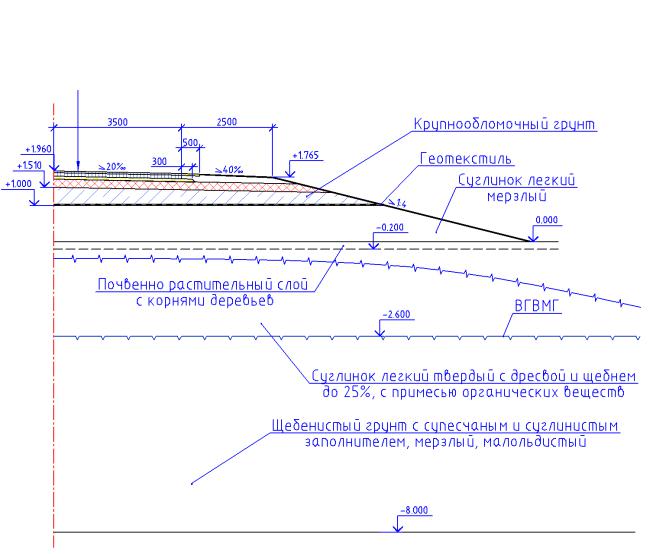

Рис. П.2.1. Вариант 1 конструкции земляного полотна

Вариант 2 (рис. П.2.2). Запроектирован на основании опытных разработок СОЮЗДОРНИИ для I3 ДКЗ, по первому принципу проектирования на вечномерзлых грунтах. Конструкция насыпи включает следующие элементы: верхняя часть насыпи из сыпучемерзлого песчаного грунта с коэффициентом фильтрации не менее 2 м/сут (слой не менее 30 см). Нижняя часть насыпи (ядро) из местного мерзлокомковатого (разрыхленного мерзлого) грунта, гидроизолирующая прослойка, торфяная присыпка откосной части. Толщина торфяной прослойки не более 0,5 м (технологическое условие). Толщина ядра из мерзлокомковатого грунта не менее 0,5 м (условие технико-экономической целесообразности). Защита ядра от оттаивания со стороны откосов обеспечивается устройством на откосах торфяных призм. Толщина призмы должна быть не менее глубины сезонного оттаивания торфа. При устройстве теплоизолирующего слоя используется торф типа I-А с влажностью не более 500-600 %, уплотнение до плотности не менее 0,16 г/см3 .

Мерзлокомковатый грунт должен иметь размеры не более 2/3 толщины уплотненного слоя. Максимальный размер комьев не должен превышать 30 см. Рекомендуется использовать тяжелые виброкатки. Температу-

155

ра укладки в пределах минус 15 − 20°С. Почвенно-растительный слой не снимается. Конструкция насыпи высотой 2 м: нижний слой − суглинок

легкий дресвяный твердый (мощность слоя 1 м); верхний слой − щебенистый грунт с супесчаным и суглинистым твердым заполнителем до 32,1 % (мощность слоя 0,51 м). Между верхним и нижним слоями предусмотрена разделяющая геотекстильная прослойка.

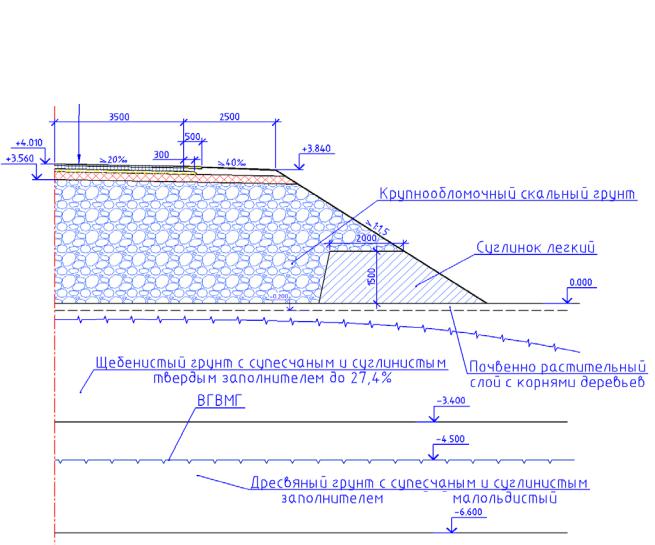

Рис. П.2.2. Вариант 2 конструкции земляного полотна

Вариант 3 (рис. П.2.3). Запроектирован институтом «ТРАНСПРОЕКТ» для II ДКЗ согласно допущению в пункте 3.15 ВСН 84-89. Возводить земляное полотно предполагается в летний период. Почвеннорастительный слой не снимается. Конструкция земляного полотна: нижний слой − суглинок легкий дресвяный твердый (мощность слоя 2,56 м);

верхний слой − щебенистый грунт с супесчаным и суглинистым твердым заполнителем до 32,1 % (мощность слоя 1 м).

156

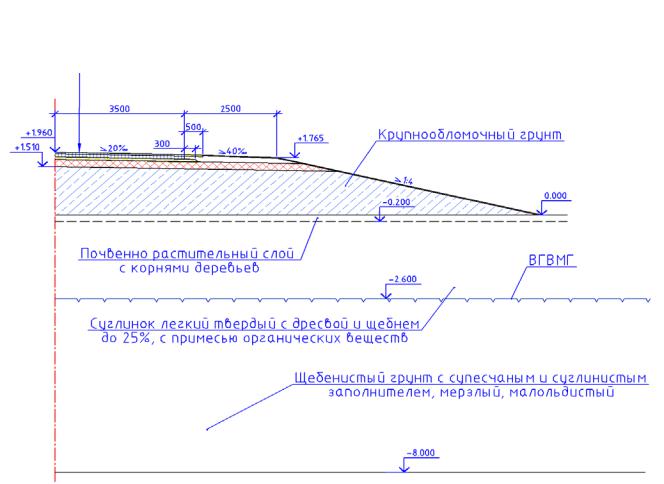

Рис. П.2.3. Вариант 3 конструкции земляного полотна

Вариант 4 (рис. П.2.4). Ззапроектирован на основании опытных разработок СОЮЗДОРНИИ для I3 ДКЗ, по первому принципу проектирования на вечномерзлых грунтах. Возводить земляное полотно предполагается в зимний период. Почвенно-растительный слой не снимается. Конст-

рукция земляного полотна: первый слой − торф (мощность слоя 0,3 м);

второй слой − кварцит средней прочности, неразмягчаемый, слабовыветрелый (мощность слоя 0,48 м); между первым и вторым слоями преду-

смотрена геотекстильная прослойка; третий слой − суглинок легкий дресвяный твердый мерзлый (мощность слоя 1,78 м); между вторым и третьим

слоями предусмотрена геотекстильная прослойка; четвертый слой − щебенистый грунт с супесчаным и суглинистым твердым заполнителем до 32,1 % (мощность слоя 1 м).

157

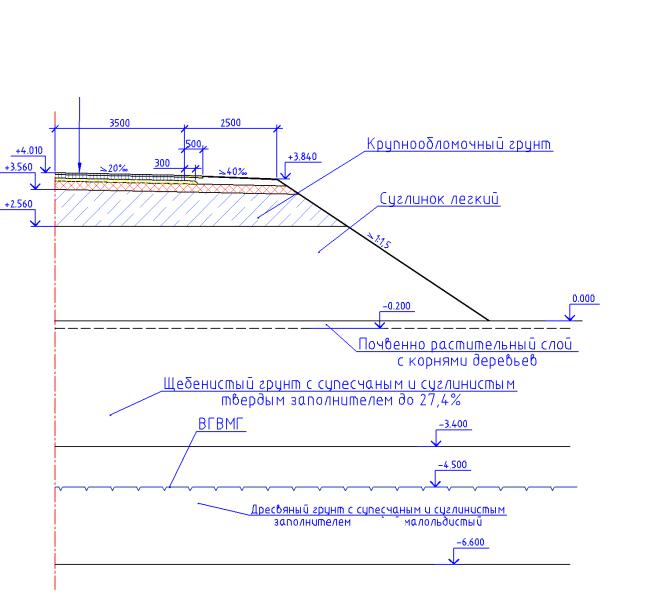

Рис. П.2.4. Вариант 4 конструкции земляного полотна

Вариант 5 (рис. П.2.5). Запроектирован на основании изобретения ОАО «ИркутскгипродорНИИ» «Земляное полотно на многолетнемерзлых грунтах»: патент RU 2256030 C2, E 02 D 17/18 РФ для I3 ДКЗ, по первому принципу проектирования на вечномерзлых грунтах.

В тело земляного полотна из крупнообломочного или другого грунта включены прослойки из скального грунта, контактирующие с воздухом в периферийных зонах. Периферийные зоны в откосных частях снизу выполнены водонепроницаемыми, а прослойки из скального грунта соединены между собой нижележащим слоем скального грунта. Высота водонепроницаемых зон определяется расчетом. Водонепроницаемость снизу откосных частей периферийных зон в летний период препятствует фильтрации теплых поверхностных вод (верховодки) в основание сооружения, что особенно опасно на высокотемпературной (неустойчивой) вечной мерзлоте.

158

В верхней откосной части земляного полотна скальные прослойки «продухи» контактируют с воздухом. Эти прослойки скального грунта соединены между собой нижележащим слоем скального грунта. Водонепроницаемые части дополнительно по откосу сверху закрыты слоем из теплонепроницаемых материалов (торф, высокопористые пены, ультрафиолетостойкий геотекстиль).

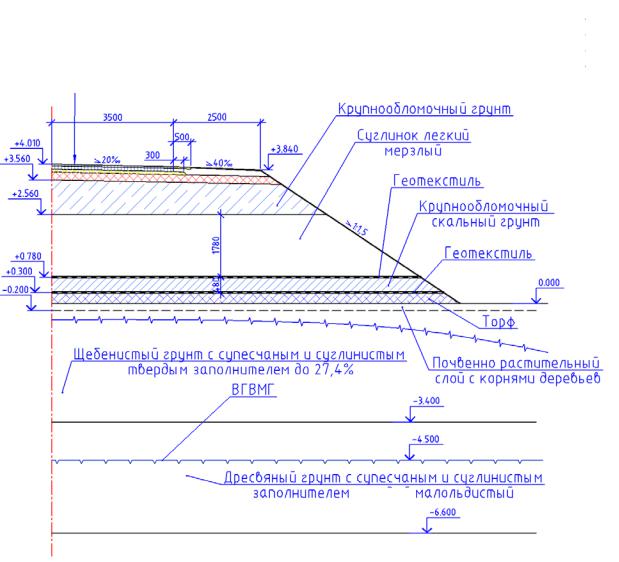

Рис. П.2.5. Вариант 5 конструкции земляного полотна

Земляное сооружение работает следующим образом. В зимний период, с наступлением отрицательных температур, тяжелый холодный воздух попадает в скальные прослойки «продухи». Для их устройства используют

крепкие неразмокаемые морозоустойчивые породы размером 20 − 40 мм . Холодный воздух по скальной прослойке опускается вниз сооружения в нижележащий слой скального грунта (желательно с содержанием мелко-

зема не более 5 − 6 %). Этот слой контактирует непосредственно с нуж-
