вильной проекции растрового изображения также очень важен для точного показа.

Существует два возможных способа зарегистрировать растровое изображение в MapInfo Professional, чтобы открыть его и показать в окне Карты. В обоих случаях необходимо указывать координаты контрольных точек в проекции сканированной Карты и соответствующие им относительные координаты растровой картинки. Чтобы определить координаты в проекции Карты, можно:

–вычислить координаты выбранных точек по бумажной карте;

–определить координаты точек по отсканированному изображению и внести их в диалог регистрации.

Если сканируемое изображение с бумажной карты содержит координатную сетку, то лучше в диалоге Регистрация изображения

выбрать узлы пересечения координатной сетки в качестве контрольных точек.

1.Откройте растровый файл командойДФайл > Открыть таблицу, выбрав допустимый форматАфайла Растр.

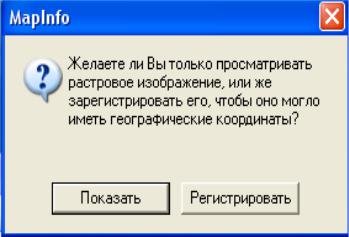

2.Выберите название файла и нажмите кнопку Открыть. Появится диалог, где надо выбратьбПоказать или Регистрировать (рис.Ии

С

Рис. 5. Нажать «Регистрировать»

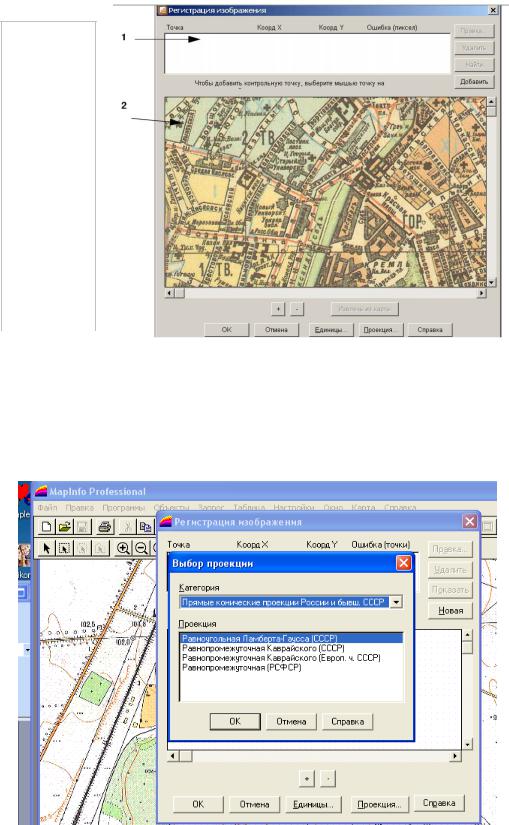

3. Нажмите кнопку Регистрировать, появится диалог Регистра-

ция изображения (рис. 6).

11

Проще совместить карты, выбрав одинаковую проекцию для растрового и векторного слоев. Целесообразно выбрать такую проекцию, при которой искажения будут минимальны при последующем наложении векторных слоев. Нельзя поменять проекцию из окна Карты.

Если вы не задали проекцию, то MapInfo Professional по умолчанию установит Долготу/Широту или проекцию таблицы, по умолчанию определенную в настройках окна Карты.

1. Нажмите кнопку Единицы... В диалоге Единицы измерения

можно выбрать нужные единицы. В проекции Равноугольной Лам- берта-Гаусса можно задать км, что удобно в том случае, когда в качестве контрольных точек берутся точки пересечения координатной сетки.

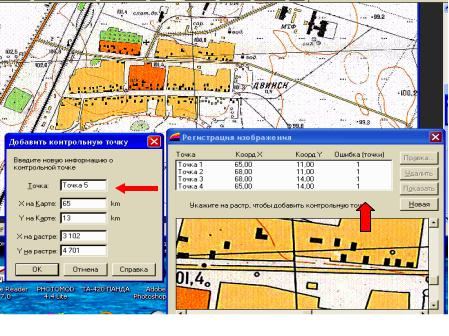

2.Чтобы выбрать координаты для регистрацииИрастра, нажмите кнопку Новая, чтобы добавить информацию о новой точке в список контрольных точек. Щелкните мышкойДна нужной точке. Появится диалог Добавить контрольную точку.

3.Введите координаты с бумажной карты в диалог. Размещение каждой точки можно просмот- Аб

лога, например, US85/LA132,и что означает пересеченСе сетки координат. Можно спользовать хорошо различимое на обеих картах здание, адрес которого известен.

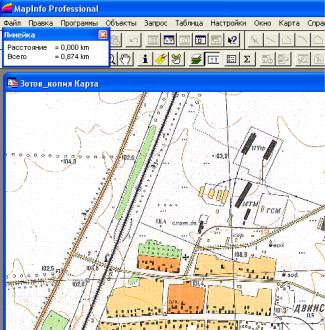

Если существует слой карты MapInfo Professional на эту территорию в той же проекции, то можно её открыть в отдельном окне командой

Таблица > Растр > Уточнить контрольные точки на карте.

Рис. 8. Окна регистрации растрового

изображения

13

б биться большей точностииопределения положения точек привязки.

Если вам трудноСнайти контрольную точку в окне предварительного просмотра растра, то выбер те описание этой точки и нажмите кнопку Показать, после этого появится часть карты с помеченной контрольной точкой в центре окна.

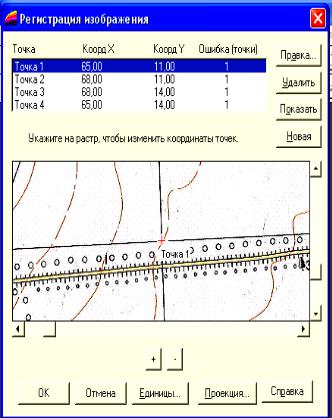

После выполнения регистрации изображения (после того, как вы нажмете на кнопку OK в диалоге Регистрация изображения) MapInfo создаст табличный файл (файл с расширением .TAB), где будет сохранена информация о регистрации (см. рис. 9). В следующий раз это растровое изображение можно открыть как таблицу командой Файл > Открыть таблицу без повторения регистрации. Можно и добавить контрольные точки (рис. 10, слева ) с целью уточнения трансформации изображения, во время дополнительной регистрации. Погрешности, возникшие после регистрации, показаны в четвёртой колонке верхнего окна (см. рис. 9, справа).
