Замечаем, что в верхнем левом огнестойком квартале нет сада. Корректируем все слои этого сада. Для этого их надо включить и сделать изменяемыми.
Даем команду Карта→ Управление слоями и ставим галочки на слоях Rastt и Rastp (см. рис. 49, слева). Нажимаем ОК.
Указав стрелкой на контур сада, выделяем его и делаем изменяемым (рис. 50, справа).
|
И |

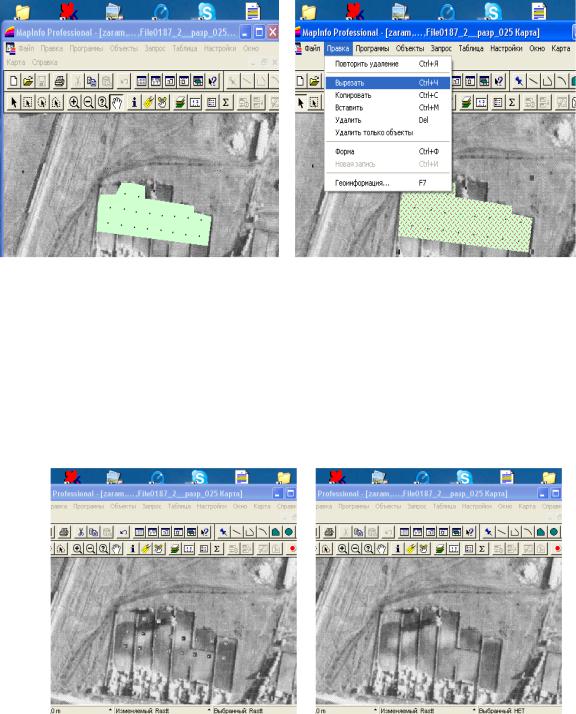

Рис. 50. Включение двухДслоев сада (слева) |
|
и выделение Стрелкой площадной (справа) |
|
А |
|
Удаляем растровый контур сада. Правка→ Вырезать. |
|
Затем аналог чно выделяембслой растра точечного Rastt (рис. 51, |
|
слева). Делаем его зменяемым и, нажав и удерживая клавишу Shift, |
|
стрелкой выделяем точкиисада, расставленные в шахматном порядке. |
|
Нажав клавишу Delete, удаляем точечный растр (рис. 51, справа). |
|
С |
|
Рис. 51. Выделение слоя растра точечного (слева) и удаление его
66

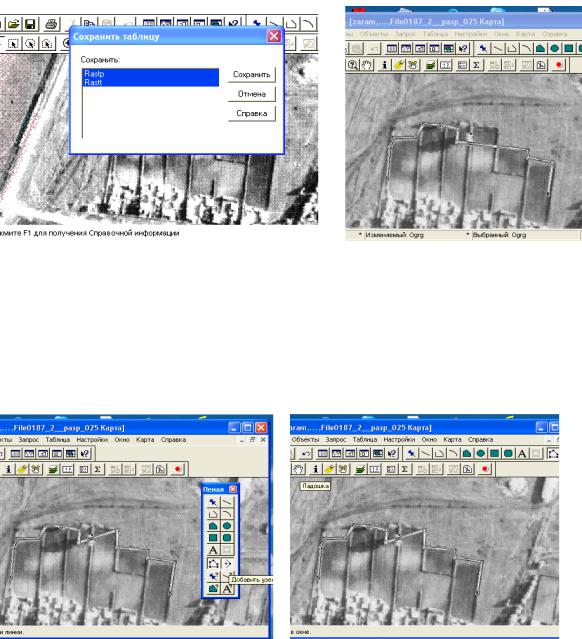

Сохраняем изменения в слоях Rastt и Rastp (рис. 51, слева).
Файл→Сохранить→Сохранить.
Корректируем контур забора вокруг квартала. Включаем слой Ogrg и делаем его активным для корректировки (рис. 52, справа).
|
И |
Д |
|
Рис. 52. Сохранение изменения в слоях и включение слоя Ogrg |
|
Включаем Форму для выделения узлов и их корректировки. |
|
А |
|
При необходимости передвигаем, добавляем или удаляем узлы |
|
при помощи стрелки и клавиши пенала Добавить узлы (рис. 53, сле- |
|
|
б |
ва). При удалении операцией Стрелка выделяется узел и клавишей |
|
Delete удаляется (рис. 53, справа). |
|
и |
|
С |
|
Рис. 53. Включение «Добавить узлы» и передвижение, удаление

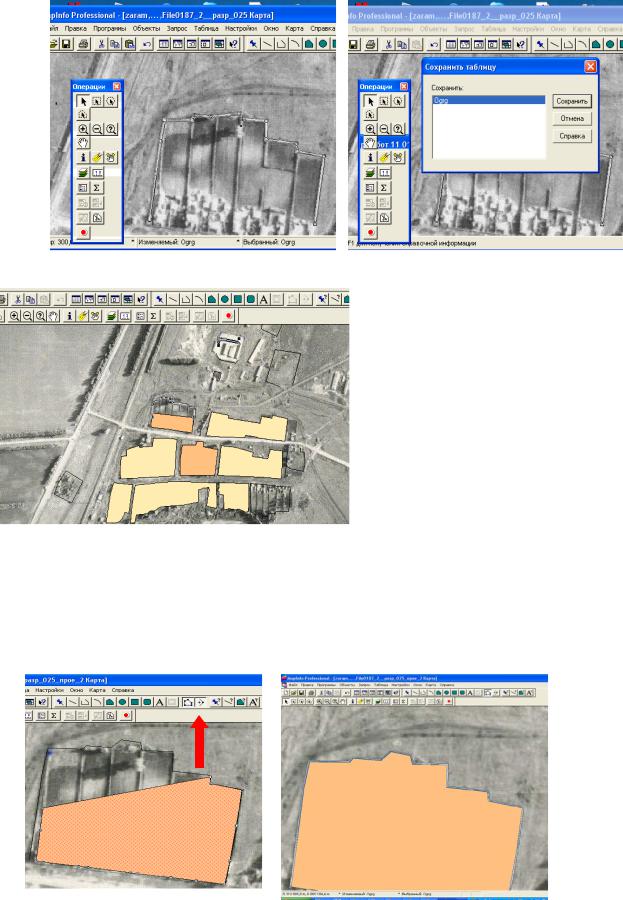

После завершения корректировки ограды (рис. 54) слой Ogrg со-
хранить. Файл→Сохранить→Сохранить.
Далее корректируем изменившиеся границы кварталов. Для этой цели подключаем к растровому слою снимка и слою «Ogrg» слой кварталов «Kvart» (рис. 55).
67
Рис. 54 Завершение корректировки слоя Ogrg и сохранение слоя
|
|
|
|
И |
|
|
|
|
|
|
|
Делаем слой Kvart из- |
|||
|
|
|
|
меняемым и |
корректируем |
||
|
|
|
Д |
|
|
|
|
|
|
|
|
растр огнестойкого кварта- |
|||
|
|
|
|
ла. Нажаты клавиши Форма |
|||
|
|
А |
(включает и выключает ре- |
||||
|
|
дактирование |
узлов) |
и |
|||
|
|
Стрелка (при нажатой левой |
|||||
|
|
клавише мышки и её удержа- |
|||||
и |
нии идёт перетаскивание уз- |
||||||
ла). Если при этом нажата S |
|||||||
С |
|
|
|
(EN), то идет с |
овмещение с |
||
Рис. 55. Три слоя: растр сн мка, Kvart, Ogrg |
узлом контура ограды. |
|
|||||
|
б |
|
|
||||
При необход мости передвигаем, добавляем |
(см. рис. 55, |
сле- |
|||||
ва) или удаляем узлы при помощи |
стрелки |
и клавиши пена- |
|||||
ла→Добавить узлы. После завершения корректировки проверяем совмещение, сделав активным слой Ogrg (рис. 56, справа).
Рис. 56. Добавление узлов (слева) и проверка совмещения (справа)
68
Аналогично корректируем границы других кварталов. Корректируем смежный с кварталом площадный растровый

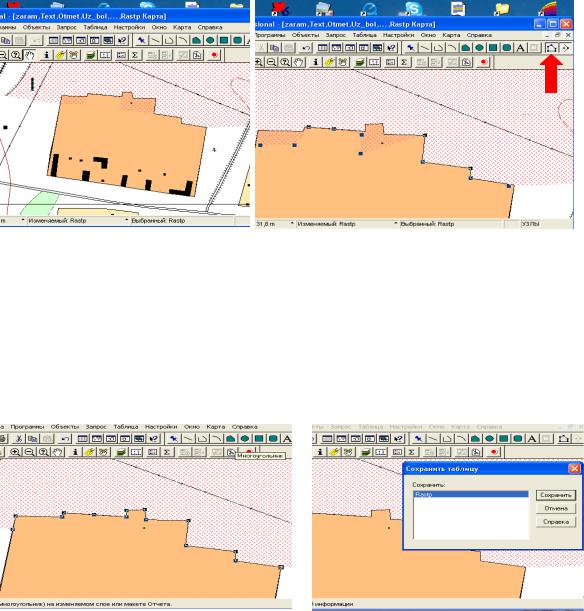

слой Rastrp. Делаем слой изменяемым и контролируем это действие на нижней рамке (изменяемый Rastrp, рис. 57, слева). Выбор нужного контура через нажим клавиши Ctrl и Стрелку.
Нажав клавишу Форма , выделяем узлы (рис. 57, справа).
Рис. 57. Изменяемый Rastrp (слева) и выделяемыйИузел (справа)
Продолжая в необходимых случаях добавлять узлы или подтя-
гивать, совмещая их точно с поворотными точками квартала, добива- |
|||
|
|
Д |
|
емся совмещения всех узлов смежных контуров (рис. 57, слева). От- |
|||
ключаем функцию форма. |
|
|
|
Файл→ Сохран ть нажимаемА |
Сохранить. Корректируем |
||
изменения всех друг х кварталов (рис. 58). |
|||
|
б |
|
|
и |
|
|
|
С |
|
|
|
Рис. 58. Совмещение всех узлов (слева) исохранение растрового слоя (справа)

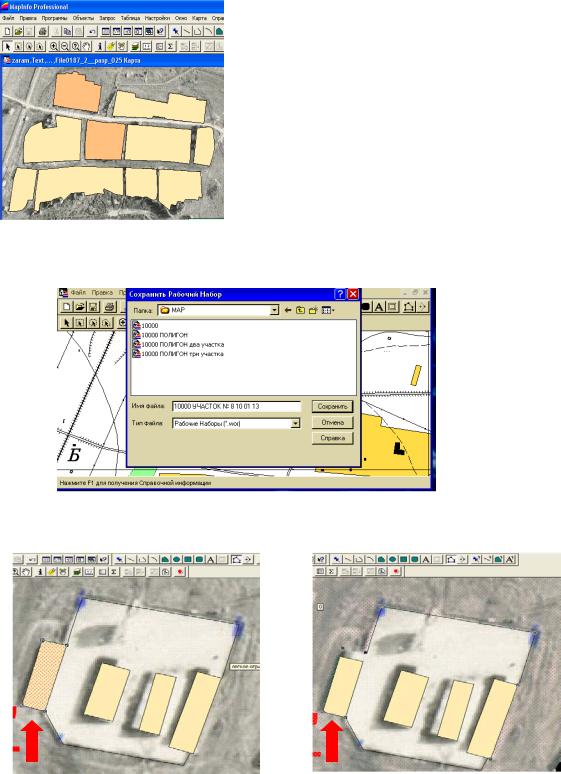

Если завершаете работу на одном занятии, то сохраняем все слои в Рабочем наборе для дальнейшего быстрого продолжения её
на следующем занятии. Файл→ Сохранить Рабочий набор (рис. 59).
69
Сохраняем в той же папке, где храниться корректируемая карта. Даём название Рабочему набору. Например, 10000 участок № 8 17 03. Нажимаем Со-
хранить (рис. 60).
Аналогично корректируем изменения в других слоях. Например, контур здания и ограды тока (рис. 60), ограда территории складов ГСМ (рис. 61, 62).
Рис. 59. Корреция
границ всех кварталов
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
Рис. 60. Сохранение ра очего набора |
||||
С |
|
|
|
|
Рис. 61. Здание до корректировки (справа) и после (слева)
