Режимы рисования и редактирования

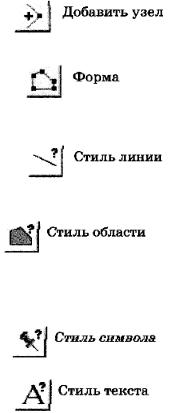

В панели Пенал имеются вспомогательные кнопки рисования и редактирования:

Нажатие кнопки Добавить узел включает и выключает режим.

Нажатие кнопки Форма позволяет добавлять новые узлы в редактируемый объект.

Открывает диалог Стиль линии, в котором можно выбрать цвет, толщину и тип выбранного линейного объекта или задать новые стандартные

установки для вновь создаваемых объектов. Открывает диалог Стиль области, в к о-

тором можно выбрать цвет, штриховку и тип границы выбранного площадного объекта или задать новые стандартные установки для вновь созда-

ваемых объектов.

слой изменяемымС. Покаислой не является изменяемым, инструменты рисования недоступны в Пенале (серый цвет). Данное правило относится ко всем слоям, в том числе и к Косметическому.

Для того чтобы сделать слой изменяемым, выполните команду Управление слоями из меню Карта. Выберите слой, с которым вы хотите работать, и установите флажок Изменяемый. В каждый момент времени только один слой в окне Карты может быть изменяемым.

Рисование графических объектов

Рисовать графические объекты просто. После того, как вы сделали слой изменяемым, выберите в панели Пенал нужный инструмент для рисования. Укажите на любую точку окна Карты и нарисуйте объект. По форме объект может быть дугой, эллипсом, окружностью, прямоугольником и скругленным прямоугольником. Объек-

56

ты, нарисованные на Косметическом слое, можно затем перенести в отдельный слой. На изменяемом слое графические объекты можно создавать непосредственно.

Созданный объект можно перемещать, удалять, копировать в буфер обмена Windows (Clipboard) и вставлять в другие окна Карт.

Применение окна Линейки

Окно линейки показывает расстояние (длину) сегментов, которые вы нарисовали, а именно суммарную длину. Если необходимо,

специальная линия показывает, какие сегменты использованы в подсчете расстояния. Окно Линейки также показывает, какой ме-

тод подсчета использован: на сфере или на плоскости. Метод подсчета зависит от системы координат карты. Следующие инструмен-

–дуга; И

–эллипс;

–прямоугольник; Д

–скругленный прямоугольник.

Можно использовать окно Линейки с инструментами Выбор

иВыбор в круге. ДостаточноАнажать кнопку инструмента Линейки и откроется окно Линейка. Если окно Линейка неактивно, инструменты Выбора и Рисованиябне будут показывать расстояние.и ,ты рисования показывают «резиновую» линию:

штриховку, типСл н й, в д с мволов и текста для этого слоя. Чтобы изменить стиль существующего объекта, надо сделать изменяемым слой, на котором он лежит, выбрать этот объект и открыть один из диалогов Стиль... (Диалоги стилей можно также открыть, нажав соответствующие кнопки в панели Пенал.) Новые установки будут также определять вид вновь создаваемых объектов.

Все сделанные вами изменения стандартных атрибутов действуют в течение сеанса работы до тех пор, покавы их не измените. Чтобы запомнить их, надо сохранить таблицу, к которой они относятся.

Если же вы хотите просто временно поменять стиль показа объектов в окне Карты, нажмите кнопку Оформление в диалоге команды Управление слоями. Появится диалог Оформление. Ус-

тановите флажок Единообразно, тогда станут доступными кнопки, открывающие диалоги стилизации.

57

Замечание: все установки, назначенные в диалоговом окне Управление слоями, сохраняются при записи таблицы в Рабочий набор.

Установите желаемые настройки и нажмите кнопку ОК. Символ

Использование текстовых объектов

Для того чтобы создать текстовый объект, убедитесь в том, что слой, в котором вы намереваетесь разместить этот текст, изменяем и выберите инструмент Текст из Пенала. Курсор в активном окне приобретет форму буквы I. Подведите его к месту, где вы хотите разместить текст, и напечатайте его.

Для того чтобы изменить оформление текста, выберите его с помощью Стрелки и нажмите кнопку Стиль текста или примените команду Настройка > Стиль символов. Появится диалог Стиль текста, в котором вы сможете подобрать шрифт, размер шрифта, цвет и добавить различные эффекты оформления, такие как выделение тенью или каймой. Настройки оформления текста будут действовать по отношению ко всем последующим текстовым объектам, помещаемым на Карту, до тех пор, пока вы не измените их. Для то-

58

го, чтобы сохранить изменения, используйте команду Файл > Сохранить. Для того, чтобы сохранить объекты, нанесенные на Кос-

метический слой, используйте команду Карта > Сохранить косметику.

Редактирование объектов. Последовательность операций при редактировании

В MapInfo имеются все необходимые средства редактирования графических объектов. Слой, в который надо вносить поправки, следует сделать изменяемым (Карта>Управление слоями). Чтобы изменить некоторый объект, его следует выбрать инструментом Стрелка. Если вы изменяете линию, то на каждом конце линии появятся маркеры. Если вы изменяете область, маркеры будут стоять в углах прямоугольника, описанного вокруг этой области. Вы можете перенести объект на новое место, изменить тип линий, штриховки, вид символов.

четырех стрелок. Переместите объект и отпустите кнопку мыши. Форма объекта при этом сохранится.

Атрибутыобъектов

Если дважды кликнуть на область, линию, символ или текстовый объект инструментом Стрелка, MapInfo откроет диалог с атрибутами объекта. В этом

Рис. 47. Атрибуты для области

59

диалоге показывается размер объекта, его географическое положение и другая информация. Например (рис. 47), для области MapInfo показывает периметр, центроид, количество составляющих ее компонентов и площадь.

Если слой, на котором лежит объект, является доступным, но не является изменяемым, то атрибуты можно только просматривать. Если же слой является также изменяемым, то атрибуты можно менять, вводя новые значения в соответствующие окошки диалога атрибутов. Рис. 47 показывает диалог атрибута области, расположенной на изменяемом слое. Чтобы открыть диалог атрибутов, следует выполнить команду Правка> Геоинформация.

Возможность менять размер и положение объекта в диалоге атрибутов объекта обеспечивает гораздо более строгий контроль над размерами и положением объектов, чем рисование на экране. Рассмотрим, например, список из десяти радиотрансляционных станций и их координат X и У. Эти точки можно геокодировать с помо-

иначе: создать десять точек инструментомДИСимвол и каждую из них поместить в нужное место на карте, указав в диалоге атрибутов объекта точные значения координат X и У. иалог Текстовый объект можно использовать также и для изменения текста. Например, на

щью команды Создать точечные объекты. Однако можно поступить

чек. Область – это объект, созданный инструментом Многоугольник. Нельзя изменять форму объектов, созданных инструментами

Прямоугольник, Скругленный многоугольник и Эллипс. Чтобы изменить форму графического объекта, выберите этот объект инструментом Стрелка и выполните команду Правка > Форма или нажмите кнопку Форма в панели Пенал, предварительно сделав этот слой изменяемым. MapInfo перейдет в режим Форма и покажет узлы во всех точках, где сходятся две стороны ломаной или многоугольника. Изменять вид объекта можно путем перемещения, добавления или удаления узлов.
