5.9Если в тексте имеется иллюстрация, на которой изображены составные части изделия, то на этой иллюстрации должны быть указаны номера позиций этих составных частей в пределах данной иллюстрации, которые располагают в возрастающем порядке, за исключением повторяющихся позиций.

5.10Фотоснимки размером меньше формата А4 в тексте пояснительной записки должны быть оформлены на стандартных листах бумаги формата А4 с наименованием, поясняющим изображение на фотоснимке и, при необходимости, – подрисуночным текстом, разъясняющим изображение на фотоснимке.

6 Таблицы

6.1Результаты расчетов в тексте пояснительной записки, как правило, оформляют в виде таблиц. В основном тексте пояснительной записки размеры таблицы не должны превышать внутренней рамки стандартного листа формата А4.

Допускается помещать таблицу вдоль длинной стороны листа пояснительной записки.

Отдельные насыщенные таблицы (более формата А4) допускается размещать в приложениях пояснительной записки.

6.2Таблицу, в зависимости от ее размера, помещают под текстом, в котором впервые дана ссылка на нее, или на следующей странице, а при необходимости – в приложении к пояснительной записке. При ссылке следует писать слово «таблица» c указанием ее номера.

6.3Таблицы в тексте пояснительной записки, за исключением таблиц приложений, следует нумеровать арабскими цифрами в пределах раздела. В этом случае но-

20

мер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой, например «Таблица 2.8».

Допускается нумеровать таблицы сквозной нумерацией.

6.4Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения.

Если в тексте одна таблица, она должна быть обозначена «Таблица 1» или «Таблица B.I», если она приведена в приложении В.

6.5Название таблицы должно отражать ее содержание, быть точным и кратким. Название таблицы следует писать слева над таблицей с прописной буквы через дефис

после слова «Таблица» и ее номера, например «Таблица 2.8 – Техникоэкономические показатели отряда».

Таблицы при выполнении работы должны оформляться по форме, приведенной на рисунке 12.

6.6Заголовки граф и строк таблицы следует писать с прописной буквы, а подзаголовки граф – со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков таблиц точки не ставятся.

Заголовки и подзаголовки граф следует указывать в единственном числе.

6.7Заголовки граф, как правило, записывают параллельно строкам таблицы. Допускается перпендикулярное расположение заголовков граф.

Не допускается в таблице разделять диагональными линиями заголовки и подзаголовки боковика и граф.

6.8При необходимости нумерации показателей порядковые номера следует указывать в первой графе таблицы непосредственно перед их наименованием. Не допускается включать в таблицу графу «Номер по порядку».

6.9Таблицы с большим количеством строк следует переносить на другие страницы пояснительной записки. Допускается при переносе части таблицы не проводить нижнюю горизонтальную линию, ограничивающую таблицу.

Название таблицы, при переносе ее части, помещают только над первой частью таблицы, в других частях головку таблицы следует заменять соответственно номерами граф и строк. При этом нумеруют арабскими цифрами графы и (или) строки первой части таблицы, слева над другими частями таблицы с прописной буквы следует писать слова «Продолжение таблицы» или «Окончание таблицы» с указанием номера таблицы. Высота строк таблицы должна быть не менее 8 мм (рисунок 12).

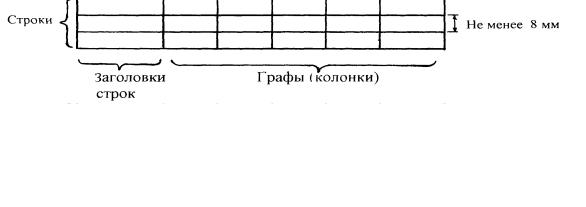

Рисунок 12 – Форма построения таблицы

21

6.10 Для сокращения текста заголовков и подзаголовков граф таблицы отдельные показатели допускается сокращать или заменять буквенными обозначениями, ес-

ли они пояснены в тексте, например «D – диаметр; Н – высота; L – длина». Допускаемые сокращения слов при заполнении заголовков и подзаголовков граф

таблицы приведены в приложении Д.

6.11 Если все показатели, приведенные в графах таблицы, выражены в одной и той же единице физической величины, то ее обозначение необходимо помещать над таблицей справа (рисунок 13).

Допускается обозначение единицы измерения показателя, общей для всех данных в строке, указывать после его наименования или выносить в отдельную графу.

Таблица 1.1 – Средняя высота снежного покрова в районе строительства автомобильной дороги

Рисунок 13 – Пример оформления таблицы с общей единицей измерения показателей

6.12Повторяющийся в графе таблицы текст, состоящий из одиночных слов, чередующихся с цифрами, допускается заменять кавычками.

Если повторяющийся в графе таблицы текст состоит из двух и более слов, то при первом повторении его заменяют словами «То же», а далее – кавычками.

Не допускается ставить кавычки вместо повторяющихся в графе таблицы цифр, обозначений нормативных документов, марок материалов и типоразмеров изделий, математических и химических символов.

6.13Если цифровой материал в какой-либо строке таблицы не приводится, то в ней следует ставить прочерк (дефис).

7 Приложения

7.1Материал, дополняющий текст пояснительной записки работы, например, графический материал, таблицы большого формата, расчеты, описания аппаратуры и приборов, описания алгоритмов и программ задач, решаемых на ПЭВМ, и т.д., допускается оформлять в приложениях.

Приложения в пояснительной записке следует оформлять на листах формата А4. Допускается оформлять приложения на листах форматов A3, А4х3, А4х4, А2 и А1.

7.2Приложения в пояснительной записке могут быть обязательными и информационными.

Информационные приложения могут быть рекомендуемого или справочного характера.

7.3В основном тексте пояснительной записки работы на все приложения должны быть даны ссылки, а в «Содержании» записки перечисляются все приложения с

22

указанием их заголовков. Приложения располагают в порядке ссылок на них в тексте, за исключением информационного приложения «Список использованных источников», которое располагают последним.

7.4Каждое приложение в пояснительной записке следует начинать с новой страницы с указанием наверху посередине страницы слова «Приложение» и его обозначения, а под ним в скобках для обязательного приложения пишут слово «обязательное»,

адля информационного приложения «Список использованных источников» – «справочное».

Приложение должно иметь содержательный заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой.

7.5Приложения пояснительной записки следует обозначать заглавными буквами русского алфавита (без знака №), начиная с буквы А, за исключением букв Ё, 3, И, О, Ч, Ь, Ы, Ъ. После слова «Приложение» следует буква, обозначающая eгo последовательность. Если в пояснительной записке приведено одно приложение, оно обозначается «Приложение А».

Допускается обозначение приложений буквами латинского алфавита, за исключением букв I и О.

7.6В содержании пояснительной записки после приложения «Список использованных источников» должны быть перечислены листы графической части работы, оформленные в виде приложений, с указанием заголовков по названиям листов и их количества.

7.7Приложения графической части работы следует располагать в содержании в порядке ссылок на них в тексте пояснительной записки и обозначать арабскими циф-

рами, например «Приложение 1. Характеристика района строительства автомобильной дороги….. 1».

Если в графической части работы несколько листов объединены общим заголовком, то в содержании пояснительной записки они должны быть перечислены следующим образом, например «Приложение 8. Строительство водопропускной трубы на ПК 73+50………8–9».

7.8 Заголовки приложений в содержании пояснительной записки должны соответствовать названиям листов графической части работы.

8 Список использованных источников

8.1Список использованных источников должен быть приведен в содержании пояснительной записки в справочном приложении, которое в списке приложений пояснительной записки следует располагать последним, при отсутствии приложений графической части работы.

8.2Список использованных источников должен содержать перечень литературы,

использованной при выполнении работы нормативно-технические документы, справочники, монографии, статьи, типовые проекты и чертежи и т.д.

8.3 В тексте пояснительной записки сведения об источниках в соответствии с требованием ГОСТ 7.32-2001 следует располагать в порядке появления ссылок на источники и нумеровать арабскими цифрами в квадратных скобках, указывая порядковый номер документа по списку использованных источников и, в необходимых случаях, страницы, например « 10, с.128 ».

8.4 Ссылки в тексте на стандарты, строительные нормы и правила, инструкции и другие нормативные документы даются на документ в целом или его разделы, напри-

23

мер «Расчет жесткой дорожной одежды выполнен в соответствии с требованиями инструкции ВСН 197-91 15 ».

8.5Составление и оформление списка использованных источников должно быть выполнено по алфавиту фамилий авторов или заглавий (если автор не указан).

Не допускается в одном списке смешивать разные алфавиты.

Иностранную литературу необходимо приводить в конце списка использованных источников на языке текста издания, а также в русской транскрипции или в переводе на русский язык с указанием языка текста издания.

8.6Примеры составления библиографического описания использованных источников в соответствии с требованиями ГОСТ 7.1-2003 приведены в приложении Г.

8.7Допускаемые в соответствии с требованиями ГОСТ Р 7.0.12-2011 сокращения слов в библиографической записи использованных источников приведены в приложении Е.

9 Оформление чертежей и плакатов

9.1Содержание графической части работы устанавливается учебным заведением и конкретизируется руководителем работы по согласованию с консультантами разделов.

9.2В графической части работы возможно применение следующих изображе-

ний чертеж, плакат, схема, карта, график, диаграмма, таблица и т. д. (приложение М).

9.3Графическая часть разделов работы должна выполняться согласно требованиям стандартов ЕСКД и СПСД (приложение Н) по оформлению строительных чертежей.

9.4Чертежи и плакаты работы должны выполняться согласно требованиям ГОСТ 2.301-68 на одной стороне чертежной бумаги стандартного формата А1 разме-

ром 594 х 841 мм.

Размеры основных форматов листов чертежей приведены в таблице 2.

Таблица 2 – Размеры основных форматов

В миллиметрах
