При необходимости допускается применение для отдельных чертежей других форматов (таблица 3), образуемых увеличением коротких сторон основных форматов листов на величину, кратную их размерам.

Таблица 3 – Размеры дополнительных форматов

9.5 Формат листа чертежа графической части работы определяется размером внешней рамки, выполняемой сплошной тонкой линией. Внутренняя рамка чертежа должна выполняться сплошной толстой основной линией. Толщина этой линии для рамки должна быть не менее 0,7 мм (рисунок 14).

Каждый лист чертежа должен иметь рамку с размерами (см. рисунок 14) левое

поле – 20 мм правое, верхнее и нижнее – 5 мм и угловой штамп установленного образца.

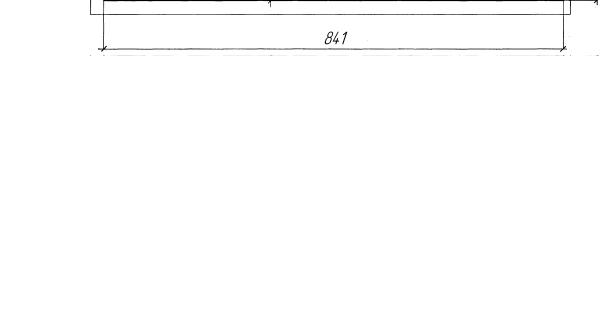

Рисунок 14 Формат чертежа графической части работы

25

9.6 Размеры штампа на чертежах работы и содержание основной надписи при его заполнении приведены на рисунках 15–18.

В графах основных надписей штампа чертежа указывается графа 1 – обозначение работы графа 2 – тема работы графа 3 – условное обозначение стадии проектирования, например литер У – проект учебный литер УР – проект учебный с элементами, разрабатываемыми для производства литер Р – реальный проект по заказу производства графа 4 – номер листа графа 5 – общее число листов в работе графа 6 – сокращенное наименование академии и номер группы, например, для студентов очной и заочной форм обучения (рисунки 16, 18) СибАДИ, 31-Д графа 7 – характер выполненной работы зав. кафедрой, руководитель, консультанты (при необходимости), разработал, рецензент, нормоконтролер графы 8–10 фамилии и подписи лиц, указанных в графе 7, и дата подписания графа 11 – наименование изображения, помещенного на данном листе графа 12 – заполняется при необходимости.

9.7 Каждый лист чертежа должен иметь заголовок и номер, помещенные в соответствующую графу углового штампа.

Допускается объединять несколько листов чертежей под общим заголовком с одним угловым штампом, помещенным на последнем листе. Номер объединенного листа должен соответствовать порядковым номерам листов и записываться в графе 4

через дефис, например «3–5».

9.8 Содержание основной надписи в соответствующих графах углового штампа должно выполняться прямым шрифтом типа А или Б русского алфавита (кириллица) согласно ГОСТ 2.304-81 на ПЭВМ при этом в графах 1, 2, 6, 11 размер шрифта 14 в графах 3–5, 7–10 размер шрифта 10.

9.8.1Заголовки листов в работе должны выполняться шрифтом типа А или Б русского алфавита (кириллица) без наклона и высотой прописных букв 20 мм.

9.8.2Названия таблиц, экспликаций, ведомостей, формул и графиков (диаграмм) должны выполняться шрифтом типа А или Б русского алфавита (кириллица) без наклона и высотой прописных букв 7–10 мм.

9.8.3Математические выражения формул должны записываться шрифтом типа

Аили Б русского (кириллица), латинского или греческого алфавита без наклона, высотой прописных или строчных букв 7–10 мм.

9.8.4Правила оформления формул, графиков (диаграмм) и таблиц, изложенные

впп. 4–6 настоящих правил технического оформления, распространяются и на

оформление графической части работы, за исключением 1) на чертежах не приводит-

ся нумерация формул, графиков (диаграмм) и таблиц 2) наименования формул, графиков и таблиц на чертежах записываются сверху без слов «Рисунок» и «Таблица».

9.8.5Не допускается сокращение слов в надписях на чертежах работы.

9.8.6Таблицы на чертежах работы должны быть заполнены по ГОСТ 2.304-81 прямым шрифтом типа А или Б русского алфавита (кириллица) без наклона, с высотой прописных или строчных букв и цифр не более 5,0 мм, индексов – не более

2,5 мм.

9.8.7Допускаемые сокращения слов при заполнении таблиц и штампов на чертежах работы приведены в приложении Д.

9.8.8Примеры оформления основной надписи формы (штампа) на чертежах при-

ведены для курсового проекта (работы) на рисунке 16, для дипломного проекта (работы) на рисунке 18.

26

Рисунок 15 – Форма и содержание основной надписи на чертеже курсового проекта (работы)

а)

КП – 02068982 – 270800 - АДМ-СЭД-17-01-14

СибАДИ АДб-11Д1

б)

КП – 02068982 – 270800 - ЗФ-СЭД-17-01-14

СибАДИ АДб-11Z2

а – для студентов очной формы обучения б – для студентов заочной формы обучения

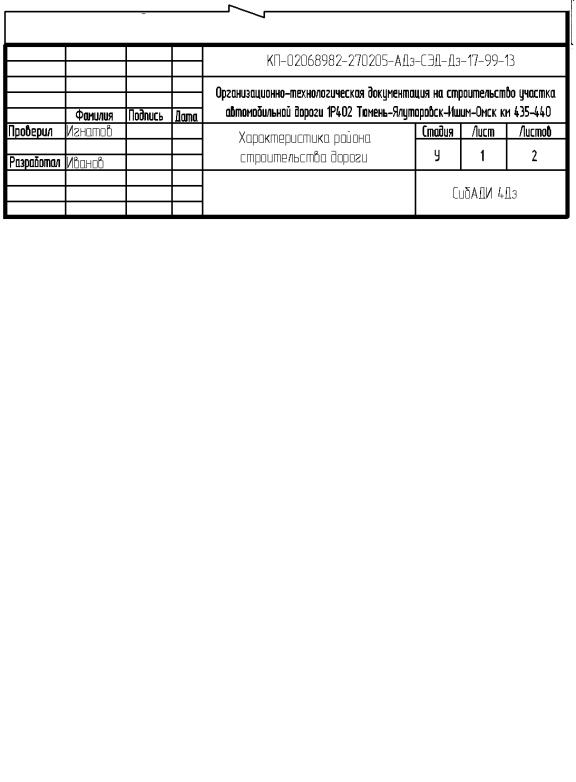

Рисунок 16 – Пример оформления основной надписи на чертеже курсового проекта (работы)

27

Рисунок 17 – Форма и содержание основной надписи на чертеже дипломного проекта (работы)

а)

ДП – 02068982 – 270800 - АДМ-СЭД-17-01-14

СибАДИ АДб-11Д1

б)

ДП – 02068982 – 270800 - ЗФ-СЭД-17-01-14

СибАДИ АДб-11Z2

а– для студентов очной формы обучения

б– для студентов заочной формы обучения

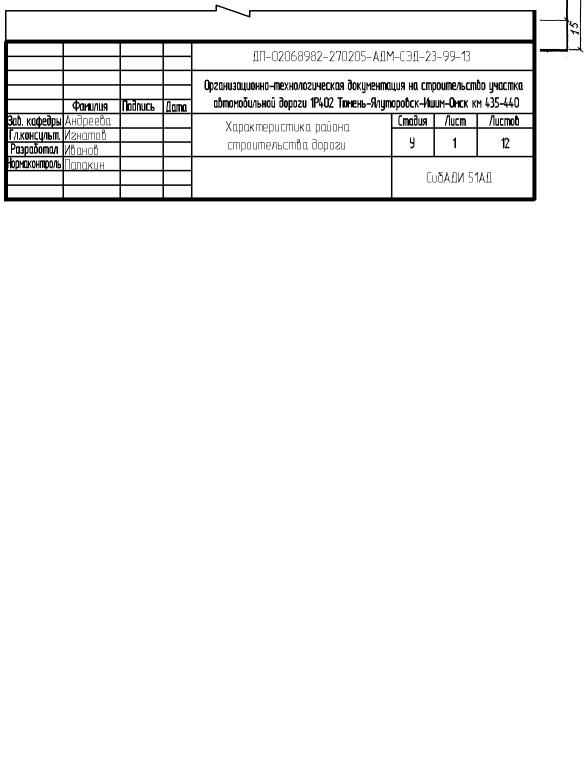

Рисунок 18 – Пример оформления основной надписи на чертеже дипломного проекта (работы)

28

9.9Чертежи работы должны быть выполнены в масштабах в соответствии с требованиями ГОСТ 2.302-68, ГОСТ Р 21.1701-97 и настоящих правил технического оформления, с учетом сложности и насыщенности их информацией. Масштабы изображений на чертежах работы приведены в таблицах 4, 5.

9.10Масштаб изображения на чертеже указывают после наименования изображения. Если на чертеже помещено несколько изображений, выполненных в разных масштабах, то масштабы указывают на поле чертежа под наименованием каждого изображения.

Масштабы изображения продольного профиля указывают слева над формой таблицы.

9.11Размеры на изображениях, как правило, указывают в метрах. Высоту и отметки уровней указывают с точностью до сантиметра. Величину углов поворота дороги указывают в градусах с точностью до одной минуты, а при необходимости – до одной секунды. Величину уклонов указывают в промилле без обозначения единицы измерения. Крутизну откосов указывают в виде отношения высоты к горизонтальной проекции откоса.

Таблица 4 – Масштабы изображений на чертежах
