Материал: 2038

Наименование

Условное графическое изображение

базы

технологический разрез

вид сверху

1

2

3

1. Прирельсовая (притрассовая) высоко-

механизированная капитального типа

база хранения, переработки и погрузки

противогололедных материалов:

1 – элеватор; 2 – соляная смесь; 3 – песчано-

соляная смесь; 4 – бункер выдачи; 5 – песок;

6 – конвейер; 7 – вибролотки; 8 – отстойник;

9 – склад шлака; 10 – склад угля; 11 – охлади-

тельный колодец; 12 – контора; 13 – открытый

склад; 14 – помещение бункера выдачи;

1 5– теплый склад

2. Притрассовая упрощенного типа

база хранения, переработки и погрузки

противогололедных материалов:

1 – отсев щебня (песчано-гравийная смесь);

2 – песок; 3 – контора; 4 – бункер выдачи;

5 – подбункер

Наименование

Условное графическое изображение

производственного предприятия

1

2

1.

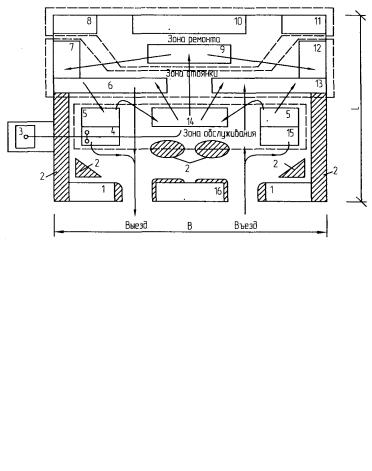

Парк дорожно-строительных машин:

1 –

служебные помещения; 2 – газоны; 3 – склад ГСМ;

4 – пост заправки машин; 5 – пост контрольного осмот-

ра; 6 – площадка для стоянки ходовых машин; 7 – навес

для ходовых машин; 8 – склад материалов и запчастей;

9 – площадка для ремонтов; 10 – ремонтная мастерская;

11 – электростанция; 12 – навес для машин, находящихся

на консервации; 13 – площадка для стоянки машин, на-

ходящихся на консервации; 14 – пост технического об-

служивания; 15 – пост очистки и мойки; 16 – вспомога-

тельные помещения

126

2.

Карьерная передвижная дробильно-

сортировочная установка ПДСУ-25:

1 – эстакада; 2 – агрегат дробления; 3 – агрегат сорти-

ровки; 4 – конвейер; 5 – поворотная тележка;

6 – погру-

зочный бункер; 7 – электростанция; 8 – цистерны склада

ГСМ; 9 – туалет; 10 – душевая; 11 – столовая; 12 – кон-

тора; 13 – ремонтно-механическое отделение; 14 – куз-

нечно-сварочное отделение; 15 – материальнотехниче-

ский склад

Продолжение таблицы Л.10

1

2

3.

Прирельсовый цементобетонный

завод производительностью 240 м3 /ч:

1

– склад каменных материалов 2 – склад нефтепродуктов

3 – туалет 4 – канализационные очистные сооружения

5 – ком-

прессорная установка 6 – два силосных склада цемента 7 – хра-

нилище пленкообразующих материалов 8 – трансформаторная

подстанция 9 – узел приготовления водных растворов добавок

10 – разгрузочная рампа 11 – весовая с автомобильными весами

грузоподъемностью 30 т 12 – буфет 13 – лаборатория

14 – ме-

ханическая мастерская 15 – бытовые помещения 16 – площадка

для открытых ремонтных работ 17 – материально-технический

склад 18, 21 – артезианские скважины 20, 23, 30 – комплекс

служебных и вспомогательных помещений 22 – котельная

25 – отделение подачи каменных материалов 26 – отделение

грохочения песка 28 – битумохранилище 29 – навес для тарного

хранения материалов

4. Притрассовый цементобетонный завод

производительностью 120 м3 /ч:

1 – склад каменных материалов; 2 – отделение подачи камен-

ных материалов (2 отделения); 3 – бетоносмесительное отде-

ление; 4 – компрессорная установка; 5, 6 – склады цемента

емкостью 300 т; 7 – отделение для приготовления водных рас-

творов добавок;

8 – резервуары для запаса воды емкостью

50 м3; 9 – трансформаторная подстанция; 10 – резервуар для

запаса воды емкостью 50 м3; 11 – навес для тарного хранения

материалов; 12 – склад нефтепродуктов емкостью

25 м3;

13

– котельная;

14 – ремонтно-механическая мастерская;

15 –площадка для открытых ремонтных работ; 16 – туалеты;

17 – буфет; 18 – контора, лаборатория; 19 – бытовые помеще-

ния; 20 – весовая с автомобильными весами грузоподъемно-

стью 30 т

Продолжение таблицы Л.10

1

2

5.

Притрассовая передвижная грунтосмесительная уста-

новка ДС-50А:

1

– склад песчано-гравийной

смеси вместимостью

60 тыс. м3; 2 – отделение подачи заполнителей; 3 – си-

лосный склад цемента вместимостью 60 т; 4 – грунтосме-

сительное отделение на базе трех смесителей ДС-50А;

5 – резервуары для воды; 6 – компрессорная установка на

два компрессора ПР-10М; 7 – трансформаторная подстан-

ция; 9 – резервуары противопожарного запаса воды;

10 – котельная; 11 – ремонтно-механическая мастерская;

12 – площадка для открытых ремонтных работ; 13 – мате-

11

риально технический склад; 14 – туалет; 15 – буфет;

16 – бытовые помещения; 17

–

контора, лаборатория;

18 – весовая с автомобильными весами; 19 – канализаци-

онные очистные сооружения

6.

Прирельсовый асфальтобетонный завод

производительностью 50 т/ч:

1 – склад заполнителей емкостью I9 000 м3 2 – отделение

подачи заполнителей; 3 – силосный склад минерального

порошка емкостью 960 т; 4 – битумохранилище емко-

стью 1000 т; 5 – битyмoплавильнaя установка; 6 – склад

ГСМ емкостью 350 м3; 7 – асфальтосмесительное отделе-

ние; 8 – трубопроводы минерального порошка;

9 – битумопроводы; 10 – мазутопроводы; 11 – тепловой

пункт на два парообразователя; 12 – трансформаторная

подстанция; 13 – весовая с

автомобильными весами;

14 – ремонтно-механическая мастерская; 15 – контора,

лаборатория; 16 – бытовые

помещения; 17 – буфет;

18 – навес для тарного хранения материалов; 19 – резер-

вуары противопожарного запаса воды; 20 – туалет
