Наименование разгрузочного

Условное графическое изображение

склада

технологический разрез

вид сверху

1

2

3

1. Прирельсовое стационарное

битумохранилище полуямного

типа с донным паровым

(электрическим) обогревом:

1 – железнодорожный бункерный

полувагон 2 – битум 3 – приямок

4 – битумопровод 5 – битумный

насос 6 – нагреватель приямка,

паровой или электрический

7 – донные паровые или

электрические регистры

8 – лоток

2. Прирельсовое стационарное

битумохранилище ямного

типа с донным паровым

(электрическим) обогревом:

1– железнодорожная цистерна-

термос 2 – нагревательные

____

регистры 3 – битумохранилище

4 – насосная установка для подачи

битума 5 – слив битума

6 – подача пара 7 – передвижной

парообразователь

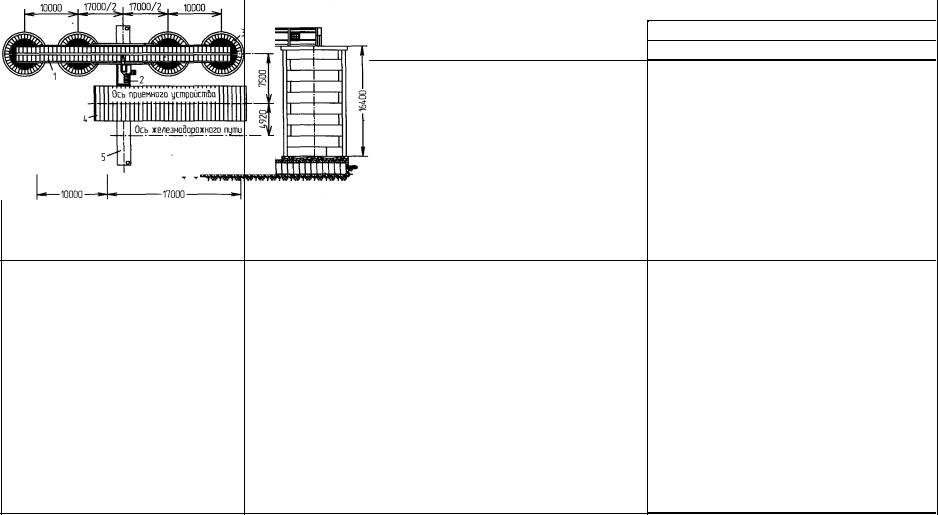

Наименование разгрузочного склада

Условное графическое изображение

технологический разрез

вид сверху

1

2

3

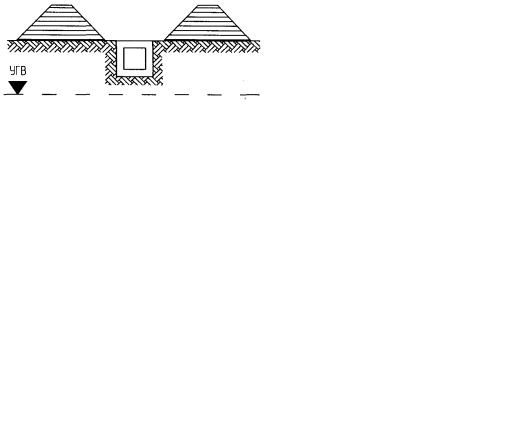

1.

Притрассовое инвентарное

битумохранилище наземного типа

____

2.

Притрассовое временное

открытое битумохранилище

ямного типа

3.

Притрассовое временное

открытое битумохранилище

полуямного типа

4.

Притрассовое временное

открытое битумохранилище

наземного типа

Наименование разгрузочного

Условное графическое изображение

склада

вид сверху

технологический разрез

3

1

2

(минерального порошка)

емкостью 4000 т

____

Наименование установки

Условное графическое изображение

технологический разрез

технологическая схема

1

2

3

1.

Карьерная передвижная

дробильно-сортировочная

установка ПДСУ-25:

1– бункер 2 – пластинчатый

питатель 3 – течка 4 – щековая

дробилка 5 – транспортер

6 – пересыпной бункер 7 – тран-

спортер 8 – двухситный вибро-

грохот 9 – конусная дробилка

10 – транспортер

2.

Прирельсовая (притрассовая)

передвижная грунтосме-

сительная установка ДС-50А

1 – агрегат питания; 2 – дозатор

цемента; 3 – дозатор сыпучих

добавок; 4 – конвейер; 5 –винто-

вые домкраты наклона рамы;

6 – рама наклона мешалки;

7 – смесительный агрегат;

8 – бункер-накопитель;

9 – дозатор битума; 10 – дозатор

воды

1

2

3

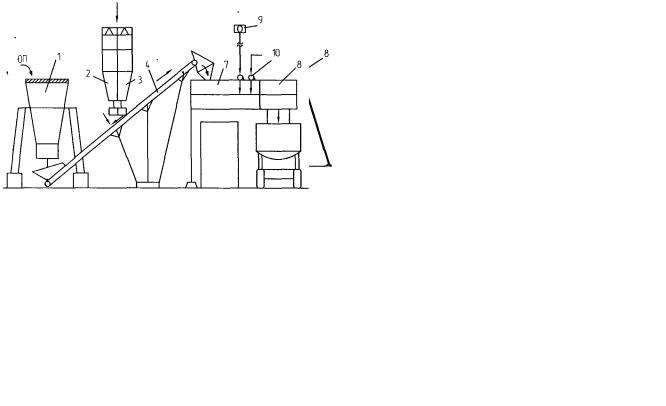

3. Прирельсовая (притрассовая)

передвижная бетоносмеситель-

ная установка СБ-78:

1 – блок дозирования и питания для

песка и щебня; 2 – наклонный

ленточный конвейер; 3 – дозатор для

цемента с расходным бункером;

4 – дозатор для воды; 5 – бетоно-

мешалка лопастная двухвальная;

6 – тарировочный дозатор и бункер

сухой смеси; 7 – бункер-накопитель

для бетонной смеси;

8 – пульт

управления

4. Прирельсовая (притрассовая)

передвижная асфальтобетонная

установка Д-508-2A:

1 – агрегат питания; 2 – холодный

ковшовый элеватор; 3 – агрегат

обеспыливания; 4 – сушильный

барабан; 5 – горячий ковшовый

элеватор; 6 – смесительный агрегат;

7 – скиповый подъемник; 8 – нако-

пительный бункер; 9 – силосная

банка для минерального порошка;

10 – цистерны с электронагревом;

11 – нагреватель битума непре-

рывного действия; 12 – битумо-

хранилище; 13 – цистерна для

мазута
