Рисунок 5 – Форма и содержание основной надписи на последующих листах пояснительной записки дипломного (курсового) проекта (работы)

а)

ДП – 02068982 – 270800 - АДМ-СЭД-17-01-13

б)

ДП – 02068982 – 270800-ЗФ-СЭД-17-01-13

а– для студентов очной формы обучения

б– для студентов заочной формы обучения

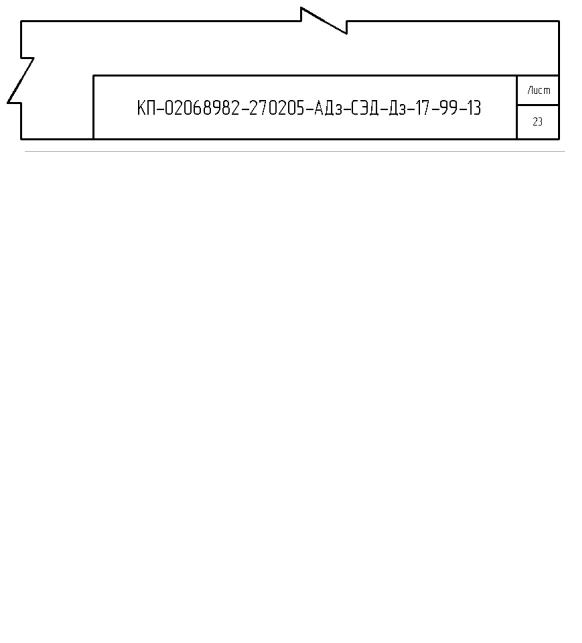

Рисунок 6 – Пример оформления основной надписи на последующих листах пояснительной записки дипломного (курсового) проекта (работы)

3.11Изложение текста пояснительной записки должно быть кратким, четким и выполнено в безличной форме.

3.12В тексте пояснительной записки должны применяться обозначения, определения и термины, установленные соответствующими стандартами, а при их отсутствии - общепринятые в научно-технической литературе.

3.13Не допускается применять в тексте пояснительной записки, за исключением формул, таблиц и рисунков:

10

-математический знак минус (–) перед отрицательными значениями величин, следует писать слово «минус»;

-знак « » для обозначения диаметра, следует писать слово «диаметр». При указании размера или предельных отклонений диаметра на чертежах, помещенных в тексте документа, перед размерным числом следует писать знак « »;

-применять без числовых значений математические знаки, например > (больше), < (меньше), = (равно), (больше или равно), (меньше или равно), (не равно), а также знаки № (номер), % (процент);

-применять индексы стандартов, технических условий и других нормативных документов без их регистрационного номера.

3.14Условные обозначения, изображения или знаки должны соответствовать принятым в действующих государственных стандартах.

Втексте пояснительной записки перед обозначением параметра должно быть

приведено пояснение, например «Прочность бетона на растяжение при изгибе Rtf ». При необходимости применения условных обозначений, изображений или зна-

ков, не установленных действующими стандартами, их следует пояснять в тексте или

вперечне обозначений.

3.15В тексте пояснительной записки должны применяться в соответствии с ГОСТ 8.417-2002 и СН 528-80 стандартизованные единицы физических величин в системе СИ, их наименования и обозначения.

Допускается наряду с единицами СИ, при необходимости, в скобках указывать единицы ранее применявшихся систем, разрешенных к применению.

Не допускается в одном документе применять разные системы обозначения физических величин.

3.16Десятичные кратные и дольные единицы, а также их наименования и обозначения следует образовывать с помощью множителей и приставок, приведенных в таблице 1.

Таблица 1 – Множители и приставки для образования десятичных кратных и дольных единиц и их наименований

11

3.17Присоединение к наименованию единицы двух или более приставок подряд не допускается. Например, вместо наименования единицы килокилопаскаль следует писать мегапаскаль.

Приставку или ее обозначение следует писать слитно с наименованием единицы,

ккоторой она присоединяется, или с ее обозначением.

3.18Если единица измерения образована как произведение или отношение единиц, приставку следует присоединять к наименованию первой единицы, входящей в произведение или в отношение.

Допускается применять приставку во втором множителе произведения или в знаменателе лишь в обоснованных случаях, когда такие единицы измерения широко распространены и переход к единицам, образованным в соответствии с первой частью пункта, связан с большими трудностями, например: тонна-километр (t km; т км), ватт на квадратный сантиметр (W/cm2; Вт/см2), вольт на сантиметр (V/cm; В/см), ампер на квадратный миллиметр (А/mm2; А/мм2).

3.19 Буквенные обозначения единиц должны печататься прямым шрифтом. В

обозначениях единиц точку как знак сокращения не ставят, например 300 авт./сут, г/см2, км/ч.

3.20Обозначения единиц следует применять после числовых значений величин

ипомещать в строку с ними (без переноса на следующую строку).

Между последней цифрой числа и обозначением единицы следует оставлять пробел, равный минимальному расстоянию между словами, которое определено для

ключать числовые значения с предельными отклонениями в скобки и обозначения единицы помещать после скобок или проставлять обозначения единиц после числового значения величины и после ее предельного отклонения.

Допускается буквенные обозначения единиц, входящих в произведение, отделять пробелами, если это не приводит к недоразумению.

3.23 В буквенных обозначениях отношений единиц измерений в качестве знака деления должна применяться только одна черта: косая или горизонтальная.

Допускается применять обозначения единиц измерений в виде произведения обозначений единиц, возведенных в степень (положительные и отрицательные).

3.24 При применении косой черты обозначения единиц в числителе и знаменателе следует помещать в строку, произведение обозначений единиц в знаменателе следует заключать в скобки.

3.25 При указании производной единицы, состоящей из двух и более единиц, не допускается комбинировать буквенные обозначения и наименования единиц, т. е. для одних единиц проводить обозначения, а для других — наименования.

3.26Если в тексте пояснительной записки необходимо пояснить отдельные данные, то эти данные следует обозначать надстрочными знаками сноски.

Сноски в тексте пояснительной записки располагают с абзацного отступа в конце страницы, на которой они обозначены, и отделяют от текста короткой тонкой горизонтальной линией с левой стороны, а к данным, расположенным в таблице, в конце таблицы над линией, обозначающей окончание таблицы.

3.27Знак сноски должен быть поставлен непосредственно после того слова, числа, символа или предложения, к которому дается пояснение.

3.28Знак сноски должен выполняться арабскими цифрами со скобкой и поме-

щаться на уровне верхнего обреза шрифта, например «... печатающее устройство2...». Нумерация сносок должна приниматься отдельной для каждой страницы.

Допускается сноски в тексте пояснительной записки выполнять звездочками *. Не допускается применять на странице более четырех звездочек.

4 Формулы 4.1 В тексте пояснительной записки формулы могут быть выполнены согласно

ГОСТ 2.004-88 прямым шрифтом типа А или Б русского алфавита (кириллица), латинского или греческого алфавита, на ПЭВМ, при этом формулы выполняются в ре-

дакторе формул, например Microsoft Equation (2,0–3,0) с размером основного шрифта формул 14, индексов 10.

4.2 Не допускается применение машинописных и рукописных символов в одной формуле. В формулах в качестве символов следует применять обозначения, установленные соответствующими государственными стандартами.

13

Пояснения символов и числовых коэффициентов, входящих в формулу, если они не пояснены ранее в тексте, должны быть приведены непосредственно под формулой с новой строки в той последовательности, в какой символы даны в формуле.

Первая строка пояснения должна начинаться со слова «где» без двоеточия после него. Например: «Расчетную нагрузку на колесо автомобиля Рр, кН, вычисляют согласно ВСН 197-91 с дополнениями и изменениями, введенными с 01.01.2004 22 по формуле

где Рн – нормативная нагрузка на колесо автомобиля, Рн = 50 кН Кд – коэффициент динамичности, Кд = 1,2».

Формулы, следующие одна за другой и не разделенные текстом, разделяют запя-

той.

4.3Допускается переносить формулу на следующую строку только на знаках выполняемых операций, причем знак в начале следующей строки повторяют. При переносе формулы на знаке умножения применяют знак «х».

4.4Формулы в основном тексте пояснительной записки, за исключением формул, помещаемых в приложениях, должны нумероваться в пределах раздела арабскими цифрами, которые записывают на уровне формулы справа в круглых скобках. В этом случае номер формулы состоит из номера раздела и порядкового номера формулы, разделенных точкой, например: (3.1).

Ссылки в тексте пояснительной записки на порядковые номера формул должны быть приведены в скобках, например, «... в формуле (1)».

4.5Формулы, помещаемые в приложениях, должны нумероваться отдельной нумерацией арабскими цифрами в пределах каждого приложения с добавлением пе-

ред каждой цифрой обозначения приложения, например «формула (B.I)».

4.6 Порядок изложения математических уравнений такой же, как и формул.

5 Иллюстрации

5.1В тексте пояснительной записки описание конструкций и результаты расчетов рекомендуется сопровождать иллюстрациями в виде графиков, диаграмм, эпюр, схем, чертежей, фотоснимков и т.д., которые должны обогащать содержание текста, полнее воспринимать излагаемый материал.

5.2Иллюстрации должны быть выполнены в соответствии с требованиями ЕСКД и СПДС на листах форматов А4 (А3) на ПЭВМ и расположены по тексту так, чтобы их было удобно рассматривать без поворота пояснительной записки или с поворотом на 90° по часовой стрелке.

Количество иллюстраций должно быть достаточным для пояснения излагаемого материала.

5.3Оформление на графиках координатных осей и сеток, выбор масштаба шкал, обозначение величин, нанесение единиц измерения и поясняющих надписей производится по ГОСТ Р 50-77-88 и ГОСТ 2.105-95.

При построении графиков начертание и толщина линий (приложение В) должны

соответствовать требованиям ГОСТ 2.303-68 - сплошной основной линией должны быть выполнены оси координат и шкал, ограничивающих поле графика

-сплошной тонкой линией следует выполнять линии координатной сетки и делительные штрихи.
