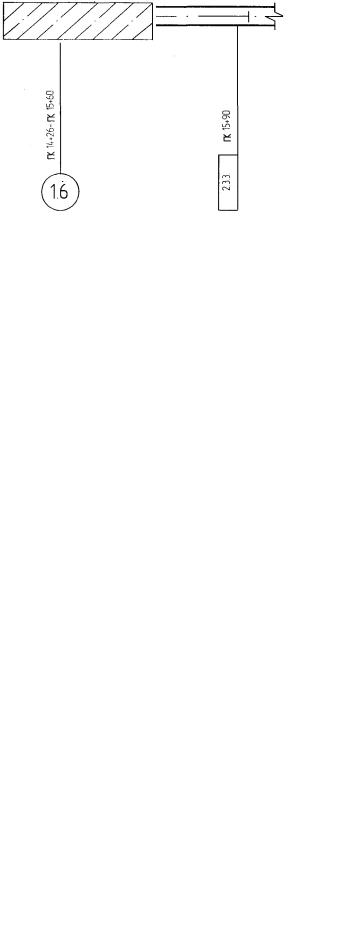

Рисунок Ж.1 – Обозначение технических средств по организации и регулированию дорожного движения при выполнении мелкомасштабных схем

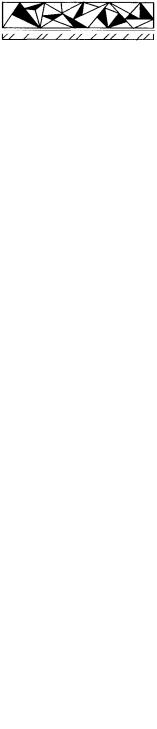

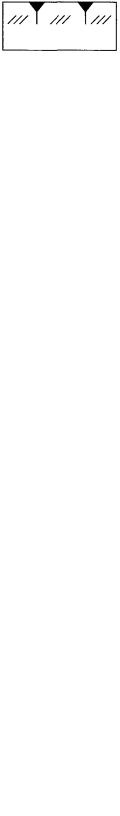

Таблица Ж.4 – Условные графические обозначения материалов дорожной одежды и земляного полотна
|
Наименование |
Условные графические обозначения [19] |
|
материала |
|
|
1 |
2 |
1 |
Асфальтобетон |
|
|
|
|
2 |
Асфальтобетон двухслойный |
|
|
|
|
3 |
Асфальтобетон трехслойный |
|
|
|
|
4 |
Бетон |
|
|
|
|
5 |
Грунт естественный |
|
|
|
|
6 |
Грунт насыпной |
|
|
|
|
7 |
Железобетон |
|
|
|
|
|
|
90 |
Окончание таблицы Ж.4 |
|
|
|
|
|
|
1 |
2 |
8 Железобетон предварительно |
|
|
|
напряженный |
|
|
|
|
9 |
Материал гидроизоляционный |
|
|
|
|
10 |
Материал теплоизоляционный |
|
|
|
|
11 |
Песок, укрепленный цементом |
|
|
|
|
12 |
Смесь песчано-гравийная |
|
|
|
|
13 |
Смесь песчано-гравийная, |
|
|
укрепленная цементом |
|
|
|
|
14 |
Смесь песчано-щебеночная |
|
|
|
|
15 |
Смесь песчано-щебеночная, |
|
|
укрепленная цементом |
|
|
|
|
16 |
Цементобетон |
|
|
|
|
17 |
Щебень фракционированный, |
|
|
уложенный по способу заклинки |
|
|
|
|
18 |
То же, обработанный вяжущим |
|
|
материалом по способу пропитки |
|
|
|
|
91
Таблица Ж.5 – Условные графические обозначения основных видов грунтов
|
Наименование грунта |
|
Условные графические |
|
|
|
обозначения [21] |
|
1 |
|
2 |
1 |
Осадочные грунты |
|
|
1.1 |
Галька |
|
|
|
|
|
|
1.2 |
Глина |
|
|
|
|
|
|
1.3 |
Гравий |
|
|
|
|
|
|
1.4 |
Дресва (дресвяный грунт) |
|
|
|
|
|
|
1.5 |
Известняк |
|
|
|
|
|
|
1.6 |
Ил |
|
|
|
|
|
|
1.7 |
Песок гравелистый |
|
|
|
|
|
|
1.8 |
Песок крупный |
|
|
|
|
|
|
1.9 |
Песок мелкий |
|
|
|
|
|
|
1.10 |
Песок пылеватый |
|
|
|
|
|
|
1.11 |
Песок средний |
|
|
|
|
|
|
1.12 |
Слой почвенно-растительный |
|
|
|
|
|
|
|
|
92 |
|
Окончание таблицы Ж.5
1 |
2 |
1.13 Сапропель
1.14Суглинок
1.15Супесь
1.16Торф
1.17Щебень (щебенистый грунт) 2 Искусственные грунты
2.1Насыпные крупнообломочные, песчаные пылеватые и глинистые грунты, заторфованные грунты, торф; отходы производства (шлаки, золы и др.); строительные и твердые бытовые отходы
2.2Пылеватые глинистые несцементированные грунты, закрепленные разными способами
2.3Песчаные несцементированные грунты, закрепленные разными способами
2.4 Уплотненные в природном состоянии
3 Интрузивные (глубинные) грунты
3.1Габродиорит
3.2Гранит
3.3 Диорит
93
а) |
б) |
в)
Тип 3 (насыпь до 6 м)
г) |
Тип 4 (выемка до 5 м) |
|
Рисунок Ж.2 – Поперечные профили конструкций земляного полотна автомобильной дороги
