Приложение К (справочное)
100

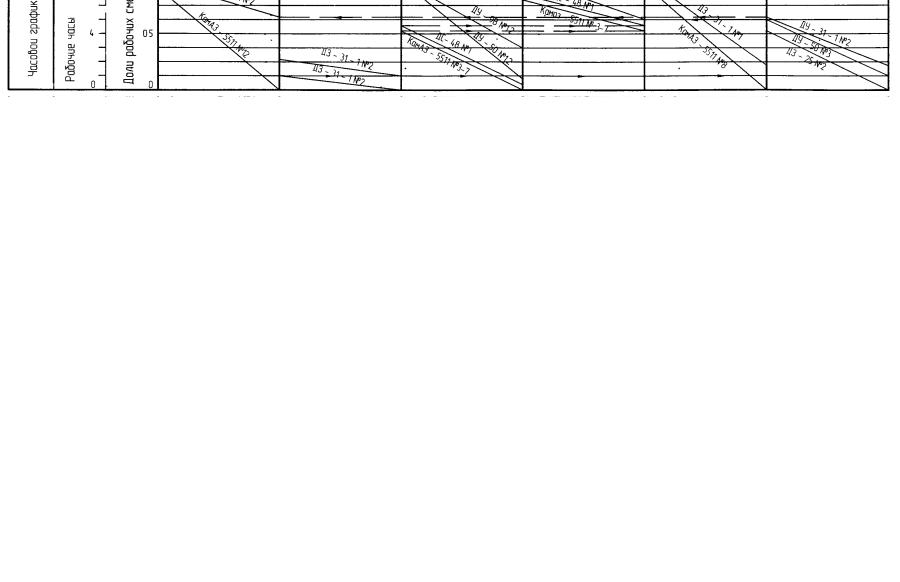

Рисунок К.4 Пример оформления технологической схемы на устройство дорожной одежды
Приложение К (справочное)
101

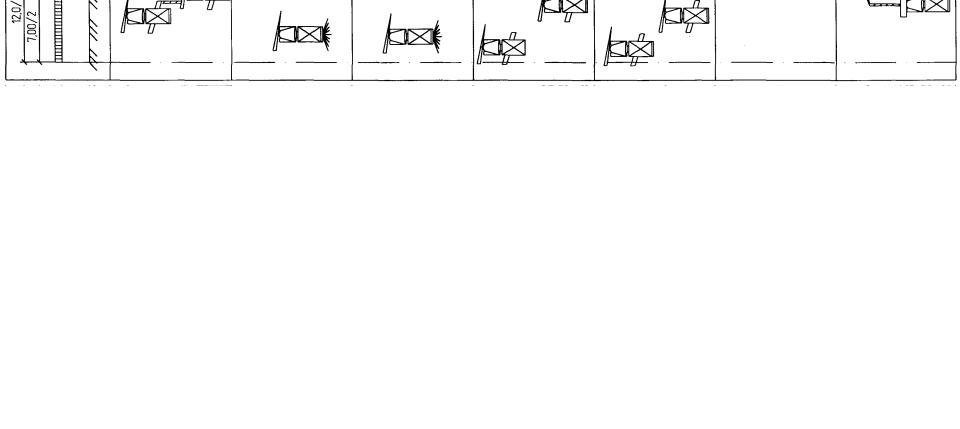

Рисунок К.5 – Пример оформления технологической схемы очистки дороги от снега
Приложение Л (справочное)
Условные графические обозначения машин и оборудования
Таблица Л.1 Условные графические обозначения дорожно-строительных машин при производстве земляных работ
|
Наименование рабочей |
Наименование |
|
Условное обозначение машины |
|
|
операции |
машины |
|
|
|
|
вид сбоку |
|
вид сверху |
||
|
|
|
|
||
|
|
|
|
|
и схема движения на захватке |
|
1 |
2 |
3 |
|
4 |
|
|
|
|
|
|
|

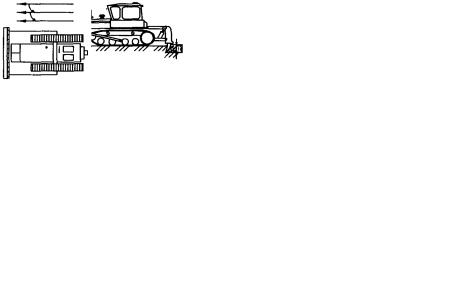

Рыхление грунта в карьере |
1. Бульдозер - |
|
|
|
|
|
рыхлитель |
|
|
|
102 |
|
|
|
|
|
|
Разработка и перемещение |
2. Бульдозер |
|
|
|
|
грунта в насыпь. |
|
|
|
|
|
Разравнивание грунта в |
|
|
|
|
|
насыпи |
|
|
|
|
|
|
|
|
|
|
|
Планировка грунта в |
3. Автогрейдер |
|
|
|
|
насыпи. |
|
|
|
|
|
Планировка откосов насыпи |
|
|
|
|
|
и боковых резервов |
|
|
|
|
|
|
|
|
|
|
Продолжение таблицы Л.1 |
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
|
|
|
|
|
|
Разработка грунта в резерве |
4. Самоходный |
|
|
|
с перемещением его в |
двухосный полу- |
|
|
|
насыпь |
прицепной скрепер |
|
|
|
|
|
|
|
|
Разработка грунта в резерве |
5. Самоходный |
|
|
|
с перемещением его в |
трехосный полу- |
|
|
|
насыпь |
прицепной скрепер |
|
|
|
|
|
|
|
|
Разработка грунта в резерве |
6. Самоходный |
|
|
|
|
полуприцепной |
|
|
|
|
скрепер с бульдо- |
|
|
|
|
зером-толкачем |
|
|
|
|
|
|
|
|
Разработка грунта в резерве |
7. Прицепной |
|
|
|
с перемещением его в |
скрепер |
|
|
|
насыпь |
|
|
|
|
|
|
|
|
|

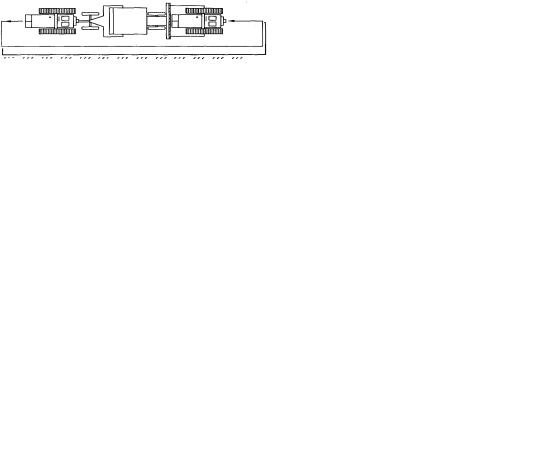

Разработка грунта в резерве |
8. Прицепной |
|
|
|
|
скрепер с бульдо- |
|
|
|
|
зером-толкачем |
|
|
|
|
|
|
|
Продолжение таблицы Л.1 |
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
|
Разработка грунта |
9. Экскаватор, |
|
|
|
экскаватором |
оборудованный |
|
|
|
|
обратной лопатой |
|
|
|
|
|
|
|
|
Разработка грунта |
10. Экскаватор, |
|
|
|
экскаватором |
оборудованный |
|
|
|
|
прямой лопатой |
|
|
|
|
|
|
|
|
Разработка грунта |
11. Экскаватор, |
|
|
|
экскаватором |
оборудованный |
|
|
|
|
драглайном |
|
|
|
|
|
|
|
|
Подвозка грунта для |
12. Автомобиль- |
|
|
|
отсыпки насыпи |
самосвал |
|
|
|
|
|
|
|
|

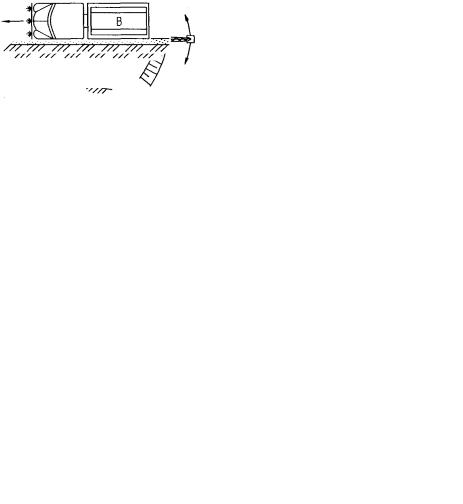

Увлажнение грунта |
13. Поливомоечная |
|
|
|
|
машина |
|
|
|
|
|
|
|
