Окончание таблицы Ж.2 |
|
|
|
1 |
2 |

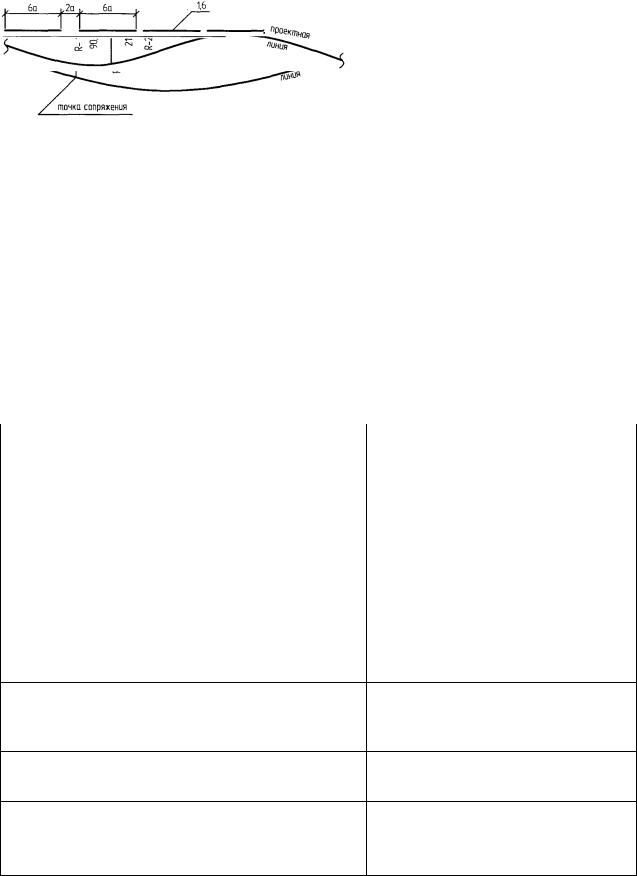

8.4 точки сопряжения элементов |
|
(в точках сопряжения различных |
|
участков дороги над проектной |
|
линией проводят линии ординат, |
|
слева от которых указывают |
|
расстояние до ближайшего |
|
пикета и уклон с соответству- |
|
ющим знаком, справа проект- |
|
ную отметку. Величину радиуса |
|
указывают с внутренней стороны |
|
вертикальной кривой |
|
(со знаком «+» для выпуклой |
|
кривой и знаком «—» для |
|
вогнутой) |
|
|
|
Таблица Ж.3 – Условные графические обозначения технических средств по организации и регулированию дорожного движения
|
Наименование и характеристика технических |
Условные графические обозначения |
|
средств |
[19] |
|
1 |
2 |
1. |
Дорожная разметка |
|
1.1 |
Разметка для разделения транспортных |
|
|
потоков |
|
|
|
|
1.2 |
Разметка края проезжей части на |
|
|
автомагистралях |
|
|
|
|
1.3 |
Разметка для разделения транспортных |
|
|
потоков при четырех и более полосах |
|
|
движения |
|
1.4.Разметка для разделения транспортных потоков при двух или трех полосах движения
1.5 Разметка для ограничения маневрирования
1.6Разметка приближения к месту ограничения маневрирования
85
Продолжение таблицы Ж.3 |
|
||
|
|
|
|
|
|
1 |
2 |
|
1.7 |
Разметка границ полос движения в |
|
|
|
пределах перекрестка |
|
|
|
|
|
|
1.8 |
Разметка границы между полосой разгона |
|
|
|
(торможения) и основной полосой |
|
|
|
движения |
|
|
|
|
|
|
1.9 |
Разметка границ полос с реверсивным |
|
|
|
движением |
|
|
|
|
|
|
1.10 |
Разметка мест, где стоянка транспортных |
|
|
|
средств запрещена |
|
|
|
|
|
|
1.11 |
Разметка направляющих островков в |
|
|
|
местах: |
|
|
а) разделения транспортных потоков одного |
|
|
|
|
направления |
|
|
б) |
разделения транспортных потоков |
|
|
|
противоположных направлений |
|
|
|
|
|
|
в) |
слияния транспортных потоков |
|
|
|
|
|
|
1.12 |
Разметка разрешенных на перекрестке |
|
|
|
направлений движения по полосам |
|
|
|
|
|
|
1.13 |
Обозначение номера дороги или маршрута |
|
|
|
Примечание к 1.12 и 1.13. В скобках |
|
|
|
указана величина а для скорости больше |
|
|
|
60 км/ч |
|
|
|
|
|
|
|
86 |
|
Продолжение таблицы Ж.3 |
|
||
|
|
|
|
|
|
1 |
2 |
|
1.14 |

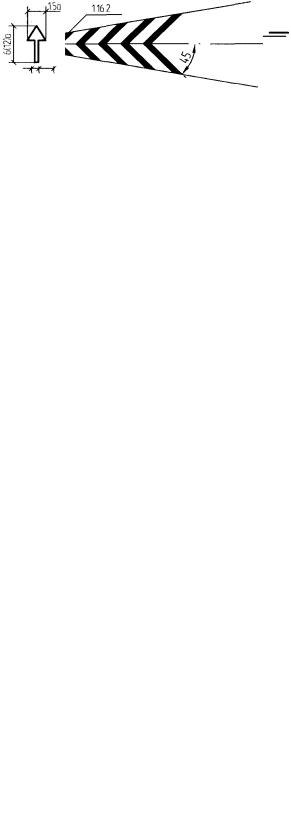

Разметка приближения к месту, где |
|
|
|
уменьшается число полос движения в |
|
|
|
данном направлении |
|
|
|
|
|
|
1.15 |
Разметка мест остановок транспортных |
|
|
|
средств общего пользования и стоянок |
|
|
|
такси |
|
|
|
|
|
|
1.16 |
Разметка места остановки у знака «СТОП», |
|
|
|
перед светофором или железнодорожным |
|
|
|
переездом |
|
|
1.17 |

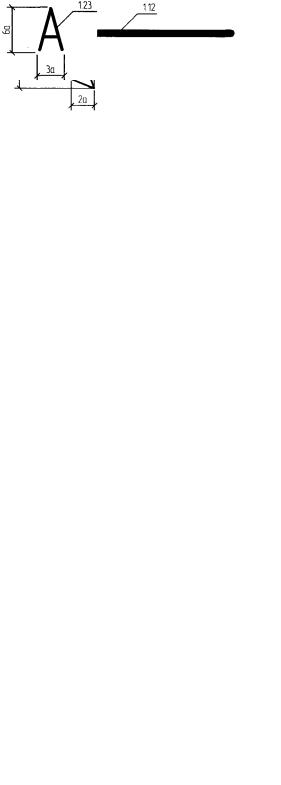

Разметка знака «СТОП» |
|
|
|
Примечание. Наносят шрифтом русского |
|
|
|
или латинского алфавита |
|
|
|
|
|
|
1.18 |
Разметка места остановки транспорта у |
|
|
|
знака «Уступите дорогу» |
|
|
|
|
|
|
1.19 |
Разметка приближения к знаку «Уступите |
|
|
|
дорогу» |
|
|
|
|
|
|
1.20 |
Разметка пешеходного перехода |
|
|
|
|
|
|
1.21 |
Разметка пересечения велосипедной |
|
|
|
дорожки с проезжей частью |
|
|
|
|
|
|
1.22 |
Разметка полосы движения транспортных |
|
|
|
средств общего пользования по |
|
|
|
установленным маршрутам |
|
|
|
|
|
87
Продолжение таблицы Ж.3 |
|
|
||
|
|
|
|
|
|
|
1 |
|
2 |
|
2 |
Дорожные знаки |
|
|
|
2.1 |
Опора дорожного знака: |
|
|
|
а) на одной стойке |
|
|
|
|
|
|
|
|
|
б) на двух стойках |
|
|
|
|
|
|
|
|
|
2.2 |
Знак предупреждающий |
|
|
|
|
|
|
|
|
2.3 |
Знаки приоритета |
|
|
|
|
|
|
|
|
2.4 |
Знак запрещающий или предписывающий |
|
|
|
|
|
|
|
|
2.5 |
Знаки информационно-указательные |
|
|
|
|
|
|
|
|
2.6 |
Знаки дополнительной информации (таблицы) |
|
|
|
|
Примечание. Применяют совместно с |
|
|
|
|
другими знаками |
|
|
|
|
|
|
|
|

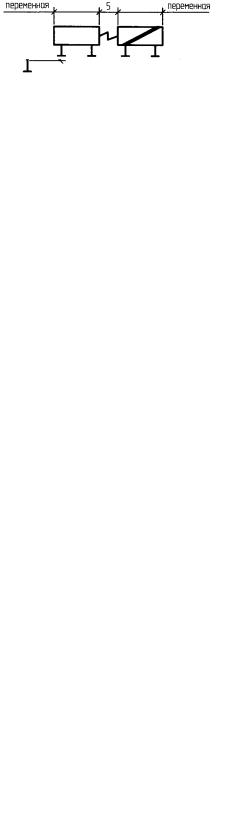

2.7 |
Стороны информационного знака: |
|
|
|
|
а – лицевая |
|
|
|
|
б – оборотная |
а) |
б) |
|
|
|
||
|
|
|
|
|
|
|
88 |
|
|
Окончание таблицы Ж.3 |
|
||
|
|
|
|
|
|
1 |
2 |
|
3 |
Светосигнальные средства регулирования |
|
|

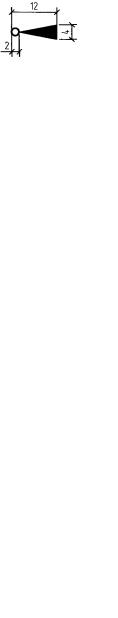

3.1 |
Светофор для автомобильного транспорта |
|
|
|
|
|
|
3.2 |
Светофор со стрелкой для автомобильного |
|
|
|
транспорта |
|
|
|
|
|
|
3.3 |
Светофор для пешеходов |
|
|
|
|
|
|
3.4 |
Светофор для велосипедистов |
|
|
|
|
|
|
3.5 |
Светофор для трамвая |
|
|
|
|
|
|
3.6 |
Светофор нерегулируемого перекрестка |
|
|
|
|
|
|
3.7 |
Табло скорости |
|
|
|
|
|
|
3.8 |
Группа светофоров |
|
|
|
|
|
|
3.9 |
Светофор над проезжей частью на выносной |
|
|
|
опоре |
|
|
|
|
|
Примечания: 1. Нумерация дорожной разметки принимается по ГОСТ Р 51256-99 и указывается на полках линий-выносок. Для соблюдения размерности при нанесении дорожной разметки принята величина соотношения линии разметки а.
2.Нумерация дорожных знаков принимается по ГОСТ 10807-78. На выносных линиях указываются номера знаков и их пикетажное положение.
3.Размеры дорожных знаков допускается изменять, но их величина должна быть достаточной для выполнения обозначения знака с соблюдением соотношения установленных размеров.
4.Допускается при выполнении мелкомасштабных схем номера дорожных разметок и дорожных знаков приводить соответственно в кружке и в прямоугольнике с указанием их пикетажного положения (рисунок Ж.1).
