Продолжение таблицы Ж.1 |
|
|
||
|
|
|
|
|
|
|
1 |
|
2 |
|
5 |
Граница участков строительства |
|
|
|
|
(римские цифры – номера участков, |
|
|
|
|
слева от ординаты (выносной линии) – |
|
|
|
|
пикетажное положение) |
|
|
|
|
|
|
|
|
6 |
Подкюветная дренажная сеть со |
|
|
|
|
смотровыми колодцами |
|
|
|
|
|
|
|
|
7 |
Откосные дрены |
|
|
|
|
|
|
|
|
8 |
Водосброс с проезжей части |
|
|
|
|
|
|
|
|
9 |
Дорожное ограждение |
|
|
|
|
|
|
|
|
|
|
75 |
|

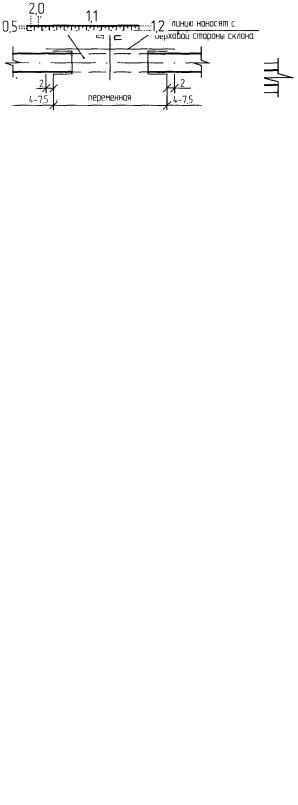

Продолжение таблицы Ж.1 |
|
|
||
|
|
|
|
|
|
|
1 |
|
2 |
|
10 |
Направляющее устройство (сигнальные |
|
|
|
|
столбики, тумбы) |
|
|
|
|
|
|
|
|
11 |
Галерея |
|
|
|
|
|
|
|
|
12 |
Подземный переход |
|
|
|
|
|
|
|
|
13 |
Автомобильные дороги с покрытием по |
|
|
|
|
насыпям (цифра – высота насыпей в м) |
|
|
|
|
|
|
|
|
14 |
Автомобильные дороги с покрытием в |
|
|
|
|
выемках (цифры – глубины выемок в м) |
|
|
|
|
|
|
|
|
15 |

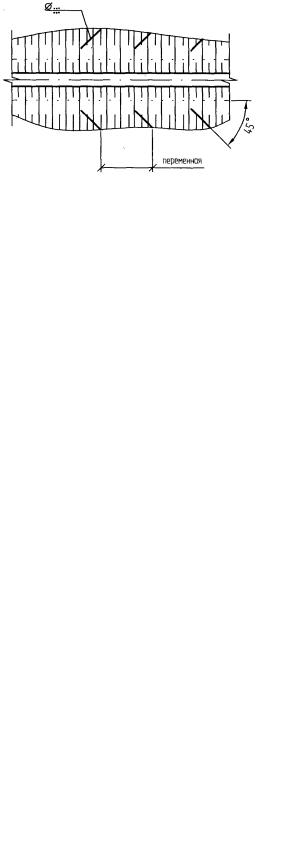

Откосы насыпи земляного полотна |
|
|
|
15.1 неукрепленные (цифры – высоты в м) |
|
|
|
|
15.2 укрепленные (цифры – высоты в м) |
|
|
|
|
|
|
|
|
|
|
|
76 |
|
Продолжение таблицы Ж.1 |
|
|
|||
|
|
|
|
|
|
|
|
1 |
|
|
2 |
|
16 |
Остановки автобусов и троллейбусов |
|
|
|
|
|
вне населенных пунктов: |
|
|
|
|
16.1 |
необорудованные |
|
|
|
|
16.2 |
с павильоном и расширением дороги |
|
|
|
|
|
|
|
|
|
|
17 |
Путепроводы: |
|
|
|
|
17.1 железнодорожные – над автомобильной |
|
|
|
|
|
|
или железной дорогой |
|
|
|
|
17.2 |
автодорожные – над железной или |
|
|
|
|
|
автомобильной дорогой |
|
|
|
|
|
|
|
|
|
|
18 |
Мосты каменные, бетонные и |
|
|
|
|
|
железобетонные: |
|
|
|
|
18.1 |
однопролетные |
|
|
|
|
18.2 |
многопролетные |
|
|
|
|
18.3 мосты длиной до 1 м на |
|
|
|
|
|
|
автомобильных дорогах |
|
|
|
|
18.4 |
характеристики мостов на автодорогах: |
|
|
|
|
|
первая цифра – высота низа пролетного |
|
8 |
370 10 |
|
|
строения над уровнем воды в реках; |
|
||
|
|
в числителе дроби – длина моста и |
|
|
18 |
|
|
ширина его проезжей части в м; |
|
|
|
|
|
в знаменателе – автомобильная |
|
|
|
|
|
нагрузка (грузоподъемность) в т |
|
|
|
|
|
|
|
|
|
|
|
77 |
|
|
|

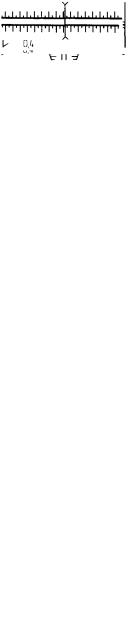

Продолжение таблицы Ж.1 |
|
|||
|
|
|
|
|
|
|
1 |
|
2 |
|
|
|
|
|
|
19 Ледовые переправы на автомобильных |
|
|
|
|
|
дорогах и автозимниках |
|
|
|
19.1 характеристики ледовых переправ на |
|
|
|
|
|
автодорогах и автозимниках: |
|
3 210 15 |
|
|
первая цифра – номер ледовой |
|
|
|
|
переправы; в числителе дроби – |
|
20 |
|
|
длина и ширина ледовой переправы |
|
|
|
|
в м; в знаменателе – автомобильная |
|
|
|
|
нагрузка (грузоподъемность) в т |
|
|
|
|
|
|
|
|
20 |
Водопропускные трубы под |
|
|
|
|
автомобильными дорогами |
|
|
|
20.1 |
характеристики водопропускных труб |
|
|
|
|
на планах автомобильных дорог: |
|
|
|
|
в числителе дроби – отметка полотна |
|
127,8 мет. |
|
|
дороги над трубой, в знаменателе – |
|
|
|
|
число труб и их внутренний диаметр в |
|
2 0,8 |
|
|
м, справа – материал трубы |
|
|
|
|
|
|
|
|
21 Линии связи и технических средств |
|
|
|
|
|
управления подземные кабельные; |
|
|
|
|
колодцы смотровые, их номера и |
|
|
|
|
высотные отметки (цифры в разрыве |
|
|
|
|
знака – число прокладок) |
|
|
|
|
|
|
|
|
22 Линии связи и технических средств |
|
|
|
|
|
управления воздушные кабельные |
|
|
|
|
|
|
|
|
23 Линии связи и технических средств |
|
|
|
|
|
управления воздушные проводные |
|
|
|
|
(цифры – число проводов) |
|
|
|
|
|
|
|
|
|
78 |
|
|

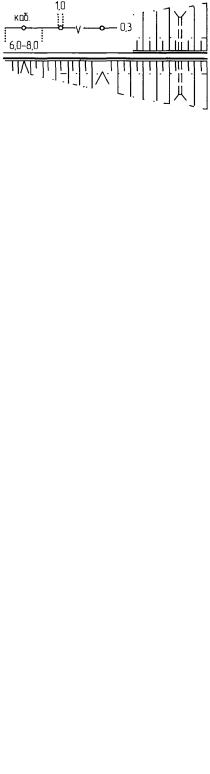

Продолжение таблицы Ж.1 |
|
|||
|
|
|
|
|
|
|
1 |
|
2 |
|
|
|
|
|
|
24 |

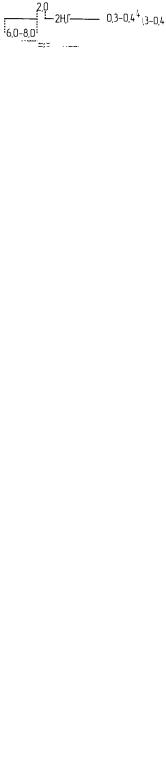

Линии электропередачи (ЛЭП): |
|
|
|
24.1 |
ЛЭП высокого напряжения на |
|
|
|
|
|
||
|
|
железобетонных фермах (цифры – |
|
|
|
|
высоты ферм в м, напряжение ЛЭП в |
|
|
|
|
кВ и число проводов) |
|
|
|
24.2 |
ЛЭП низкого напряжения на |
|
|
|
|
деревянных и металлических столбах |
|
|
|
|
(цифры – высоты ферм в м, напряжение |
|
|
|
|
в вольтах, число проводов и провис |
|
|
|
|
их в м) |
|
|
|
24.3 |
кабельная воздушная ЛЭП на |
|
|
|
|
железобетонных и деревянных столбах |
|
|
|
24.4 |
электрокабели высокого напряжения |
|
|
|
|
подземные (заложенные в траншее) |
|
|
|
24.5 |
электрокабели низкого напряжения |
|
|
|
|
подземные (заложенные в траншее) |
|
|
|
24.6 |
электрокабели высокого и низкого |
|
|
|
|
напряжения подземные в блоках |
|
|
|
|
(цифры – число прокладок в блоке) |
|
|
|
|
|
|
|
|
25 |
Трубопроводы наземные |
|
|
|
25.1 |
на грунте (буквы – индексы назначения |
|
|
|
|
трубопровода) |
|
|
|
25.2 |
на опорах (цифры – высоты опор в м) |
|
|
|
|
|
|
|
|
26 |
Трубопроводы подземные |
|
|
|
26.1 |
трубопроводы с колодцами |
|
|
|
|
смотровыми (буквы – индексы |
|
|
|
|
назначения трубопроводов, цифры – |
|
|
|
|
номера и высотные отметки колодцев) |
|
|
|
26.2 |
трубопроводы, проложенные рядом в |
|
|
|
|
одной траншее (цифры – число |
|
|
|
|
прокладок) |
|
|
|
|
|
|
|
|
|
79 |
|
|
