1. РАБОТА С РАСТРОВОЙ ПОДЛОЖКОЙ
Чтобы добавить в проект растровый файл, нажмите кнопку
Данные > Вставка > Растровый файл (рис. 1).

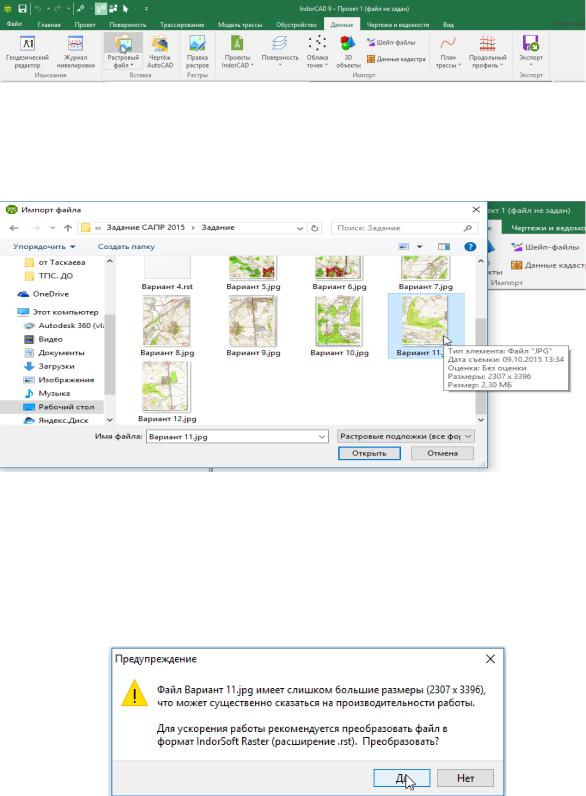

Рис. 1. Использование растровых файлов
Затем осуществляется выбор исходного файла растровой подложки (рис. 2).
|
|
|
И |
|
|
Д |
|
|
А |
|
|
б |
|
|
|
Рис. 2. Открытие растрового файла |
|||
и |
|
|
|
Если файлСслишком большой, система предложит сохранить его в формате RST для повышения скорости работы системы. Дайте положительный ответ на запрос системы, чтобы преобразовать файл и продолжить загрузку.
Рис. 3. Преобразование растра
4
При загрузке растра система предлагает включить его прозрачность. Если в диалоге выбираем кнопку Да, то чёрный цвет на растре станет прозрачным (рис. 4). Можно включить или отключить прозрачность растра и настроить цвет, который будет считаться прозрачным, в свойствах растра в инспекторе объектов.

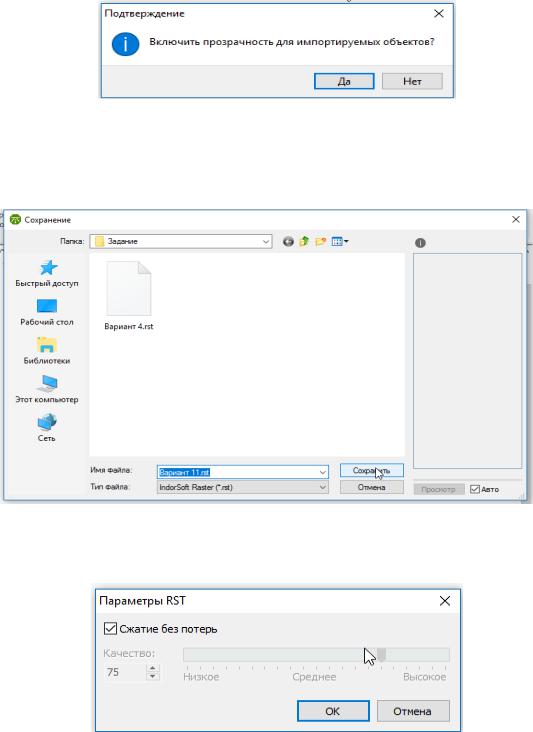

Рис. 4. Включение прозрачности объекта
Далее осуществляем выбор места сохранения преобразован-
ного растра (рис. 5). |
|
|
|
|
И |
|
|
|
|
|
|
|
|
|
|
Д |
|
|
|
|
А |
|
|
|
|
б |
|
|
|
|
и |
|
|
|
|
С |
|
|
|
|
|
Рис. 5. Выбор места сохранения преобразованного файла
Затем необходимо указать параметры сжатия растра (рис. 6).
Рис. 6. Сжатие растра без потерь
5
