СибАДИжелезобетонными диафрагмами и стволами жесткости f1 =~ 10 / m, Гц, где m - число этажей здания);

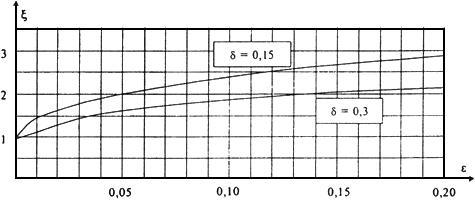

Р с. 11.1 [1]. Коэффициенты динамичности
Здесь w0 (Па) – нормативное значение давления ветра (п.11.1.4);
k(zэк) – коэфф ц ент, учитывающий изменение давления ветра на высоте
zэк (п.11.1.6[1]);
f1 – первая частота со ственных колебаний (значения f1 можно принять
по пр бл женным |
зависимостям: для стальных рамных |
каркасов f1 =~ 10 / m, |
Гц;для связевых и рамно-связевых каркасов с |
f – коэффициент надежности по ветровой нагрузке по п.11.1.12[1].
Задание. Определить ветровые нагрузки на каркас здания прямоугольной формы с использованием СП20.13330.2016 «Нагрузки и воздействия».
Исходные данные
В задаче предлагается определить величину ветровых нагрузок на каркас здания на основе условной схемы здания (рис.2), построить эпюры распределения ветровой нагрузки в зависимости от высоты здания с наветренной подветренной стороны здания. Задание выполняется на основе вариантов исходных данных.
31
Си б А Д И

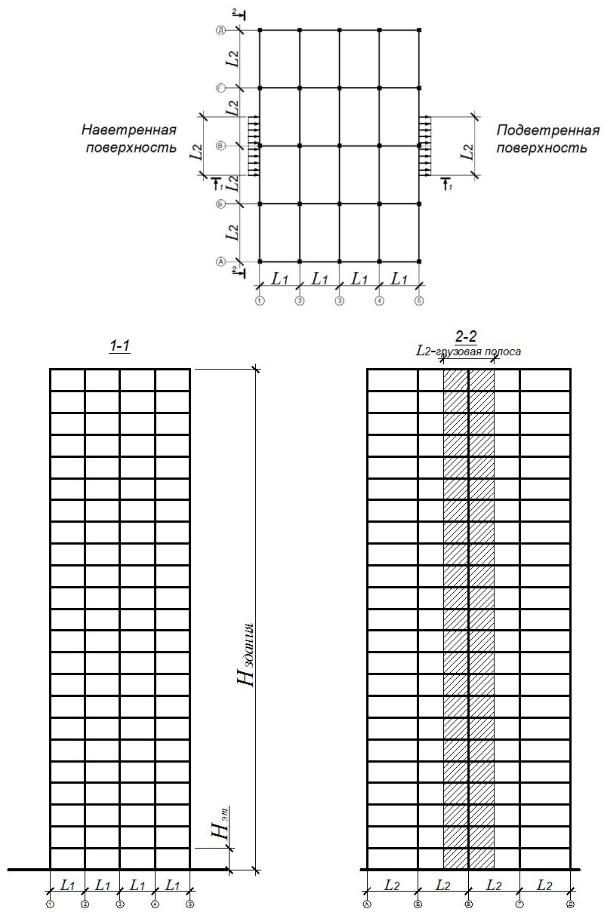

Рис.2. Условная схема здания
32
Варианты исходных данных задания
|
№ варианта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
|
|
Исходные |
|
|
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
данные |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L1, м |
5,6 |
5,7 |
6,0 |
6,2 |
6,3 |
5,8 |
5,4 |
6,1 |
5,5 |
5,3 |
|
5,2 |
5,9 |
6,4 |
6,6 |
6,5 |
6,4 |
6,7 |
6,7 |
|
|
L2, м |
7,8 |
8,0 |
7,0 |
9,0 |
8,6 |
7,9 |
8,2 |
9,1 |
8,5 |
7,7 |
|
8,1 |
8,3 |
8,7 |
8,4 |
8,9 |
8,2 |
8,5 |
9,2 |
|
|
Количество |
22 |
23 |
24 |
25 |
22 |
23 |
24 |
25 |
22 |
23 |
|
24 |
25 |
22 |
23 |
24 |
26 |
22 |
23 |
|
|
этажей |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
СибАДИ |
|
|
|
|
|
|
||||||||||||||
|
Высота этажа, м |
3,0 |
3,3 |
3,0 |
3,3 |
3,0 |
3,3 |
3,0 |
3,3 |
3,0 |
3,3 |
|
3,0 |
3,3 |
3,0 |
3,3 |
3,0 |
3,3 |
3,3 |
3,3 |
|
|
Район |
II |
IV |
III |
I |
V |
II |
III |
IV |
I |
II |
IV |
V |
III |
II |
I |
V |
III |
II |
|
|
|
проектирован я |
|
|||||||||||||||||||
|
|
|
|
|
|
ПОРЯДОК РАСЧЕТА |
|
|
|
|
|
|
|
|
|
||||||
1. |
Выполн ть схему здания по рис. 2 с указанием всех габаритных |
||
|
размеров. |
|
|
2. |
Определить расчетное значение средней составляющей wm |
||
|
ветровой нагрузки по формуле 11.2 [1]. |
|
|
3. |
Определить пульсационную составляющую ветровой нагрузки wp |
||
|
по формуле 11.7 [1]. |
|
|
4. |
Определить расчетную ветровую нагрузку w по формуле 11.1 [1]. |
||
5. |
Построить эпюры wm, wp, w. Схемы эпюр выполняются отдельно, |
||
|
затем определяется |
до авляется к схеме погонная |
ветровая |
|
нагрузка с учетом ширины грузовой площади L2. |
Пример |
|
|
построения эпюр с наветренной стороны на рис. 3. |
|
|
|
Работа сдается на рассмотрение в виде письменного отчета. В |
||
отчете представляются: исходные данные, схемы, алгоритм расчета, результаты расчета.
33

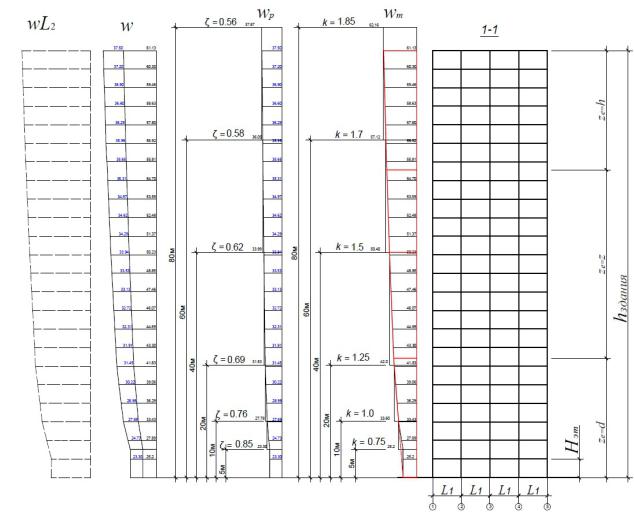

СибАДИРис. 3. Пример построения эпюры ветровой нагрузки с наветренной стороны, кН/м.
Практическое занятие №5
ВЕТРОВЫЕ НАГРУЗКИ НА З АНИЕ КРУГОВОЙ ЦИЛИНДРИЧЕСКОЙ ПОВЕРХНОСТЬЮ
Цель: приобретение навыков работы с нормативным документом СП20.13330.2016 «Нагрузки и воздействия» [1] при расчете ветровых нагрузок на здание с круговой цилиндрической поверхностью.
34
ОБЩИЕ СВЕДЕНИЯ
Расчет ветровой нагрузки wm (кгс/м2) производится по п.11 и
приложению Д.1.12 [1] (номера формул и рисунков в данном пункте |
|||
по [1]). Для построения эпюры ветровой равномерно распределенной |
|||
нагрузки здание в плане (круг) делится радиальными прямыми через |
|||
С |
|
|
|
10°. Определяется число Рейнольдса по формуле (Д.1.11[1]) |
|
||
где d, м, - д аметр круга; w0, Па, - определяется в соответствии с 11.1.4[1]; |
|||
и |
|
|
|
ze, м, - экв валентная высота 11.1.5[1]; k(ze) - определяется в соответствии |
|||
с 11.1.6[1]; f - коэфф ц ент надежности по нагрузке (11.1.12[1]). |
|
||
Аэрод нам ческ й |
коэффициент Ce1 внешнего |
давления |
|
б |
|
||
определяется по формуле (распределение аэродинамического |
|||
коэфф ц ента пр ведено на рис. Д.15[1]) |
|
||
Ce1=kλ1Cβ, |
|
|
|
где kλ1 = 1 при Cβ > 0; для Cβ < 0 |
- kλ1 = kλ , определено в Д.1.15[1]. |
||
Значения коэффициента kλ в |
зависимости от относительного |
||
удлинения λe элемента или |
сооружения приведены на |
рисунке |
|
Д.23[1]. ОтносительноеАудлинение λe зависит от параметра λ = l/b и
определяется по таблице Д.10[1]; степень проницаемости
Д И
