Практическое занятие №8
СНЕГОВЫЕ НАГРУЗКИ НА ЗДАНИЕ ПРЯМОУГОЛЬНОЕ В ПЛАНЕ СО СВОДЧАТЫМ ПОКРЫТИЕМ
Цель: приобретение навыков работы с нормативным
СибАДИ |
|
документом СП20.13330.2016 «Нагрузки и воздействия» [1] при |
|
расчете снеговых нагрузок на здание прямоугольное в плане со |
|
сводчатым покрыт ем. |
|
ОБЩИЕ СВЕДЕНИЯ |
|
Расчет снеговой нагрузки S (кгс/м2) на горизонтальную |
|
проекц ю покрыт я производится по п.10 |
приложению Г.2.1 [1]. |
Нормат вное значение снеговой нагрузки на горизонтальную |
|
проекц ю покрыт я определяется по формуле 10.1[1] |
|
S0 = 0,7cectμSg, |
(10.1[1]) |
где ce – коэффициент, учитывающий снос снега с покрытий зданий под действием ветра или иных факторов, принимаемый в соответствии с 10.5 [1]; ct – термический коэффициент, принимаемый в соответствии с 10.6 [1]; μ – коэффициент перехода от веса снегового покрова земли к снеговой нагрузки покрытия, принимаемый в соответствии с 10.4 [1]; Sg – вес снегового покрова на 1 м2 горизонтальной поверхности земли, принимаемый в соответствии с
10.2 [1].
Вес снегового покрова Sg на 1 м2 горизонтальной поверхности земли для площадок, расположенных на высоте не более 1500 м над уровнем моря, принимается в зависимости от снегового района Российской Федерации по данным таблицы 10.1 [1].
Таблица 10.1 [1]
Снеговые районы |
I |
II |
III |
IV |
V |
VI |
VII |
VIII |
(карта 1 приложения |
|
|
|
|
|
|
|
|
Ж) |
|
|
|
|
|
|
|
|
Sg , кПа |
0,8 |
1,2 |
1,8 |
2,4 |
3,2 |
4,0 |
4,8 |
5,6 |
|
|
|
|
|
|
|
|
|
Расчетная снеговая нагрузка определяется с учетом коэффициента надежности по нагрузке γf =1,4 по п.10.12 [1].
46
Схемы распределения снеговой нагрузки и значения коэффициента μ следует принимать в соответствии с приложением Г, п. Г.2.1, рисунок Г.2 [1], при этом промежуточные значения коэффициента μ определяются линейной интерполяцией. Расчет производится для двух вариантов загружения.

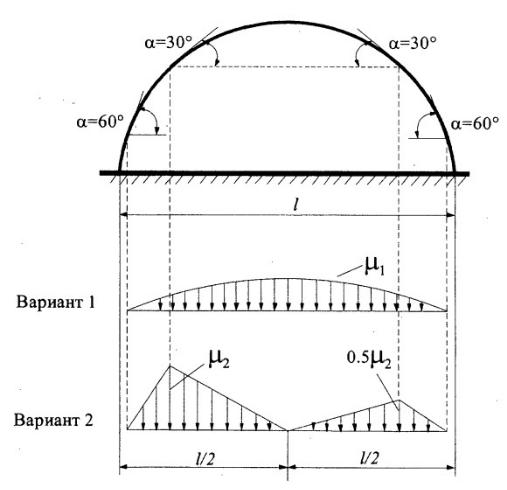

СибАДИРисунок Г.2 [1]
Для зданий со сводчатым близким к ним по очертанию покрытиям следует принимать
μ1= cos1,5α; μ2= 2sin3α,
где α – угол покрытия, град.
Для построения эпюры снеговой нагрузки вычерчивается контур свода, определяются точки касательных под углами 30° и 60°.
Задание. Определить снеговые нагрузки на здание прямоугольное в плане со сводчатым покрытием с использованием СП20.13330.2011 «Нагрузки и воздействия» [1].
47
Исходные данные
В задании предлагается определить величину расчетных снеговых нагрузок на здание на основе условной схемы (рис.9), построить эпюры распределения снеговой нагрузки на покрытие.
|
Пример построения эпюры на рис. 10. |
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
СибАДИ2 |
|||||||||||||||||||||||
|
|
|
|
|
|
|

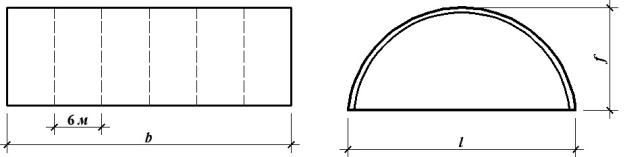

Рис. 9. Схема здания |
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
Варианты исходных данных задания |
|
|
|
|
|
|||||||||||||
|
№ варианта |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
|
7 |
|
8 |
9 |
10 |
11 |
12 |
13 |
|
14 |
15 |
16 |
|
17 |
|
Исходные |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
данные |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
l, м |
|
41 |
46 |
52 |
55 |
60 |
58 |
|
55 |
|
57 |
44 |
50 |
56 |
62 |
54 |
|
50 |
49 |
56 |
|
59 |
|
f, м |
|
20 |
22 |
24 |
26 |
20 |
22 |
|
24 |
|
26 |
20 |
22 |
24 |
26 |
20 |
|
22 |
24 |
26 |
|
20 |
|
Район |
|
II |
I |
III |
IV |
VI |
V |
|
VII |
|
II |
I |
III |
IV |
VI |
V |
|
VII |
II |
III |
|
I |
|
проектирования |
|
|
|
|
||||||||||||||||||
|
|
|
|
|
|
ПОРЯДОК Р |
СЧЕТА |
|
|
|
|
|
|
|
|
|
|||||||
1. |
Выполнить схему здания с указанием габаритных размеров. |
|
|
|
|||||||||||||||||||
|
2. Определить коэффициент перехода от веса снегового покрова |
|
|||||||||||||||||||||
|
|
земли к снеговой нагрузки покрытия μ и построить эпюру |
|
||||||||||||||||||||
|
|
распределения по поверхности здания (см. рис. 10). |
|
|
|
|
|
||||||||||||||||
|
3. Определить расчетную снеговую нагрузку S (кгс/м ) на |
|
|||||||||||||||||||||
|
|
горизонтальную |
проекцию |
покрытия |
и |
построить |
схему |
|
|||||||||||||||
распределения по поверхности здания (см. рис.10).
4. Для определения сосредоточенных сил F (кгс) в заданных точках покрытия определяется площадь эпюры S с учетом поперечной грузовой ширины и умножается на шаг несущих конструкций свода (рис. 11).
48
Эпюра μ
СибАДИЭпюра S

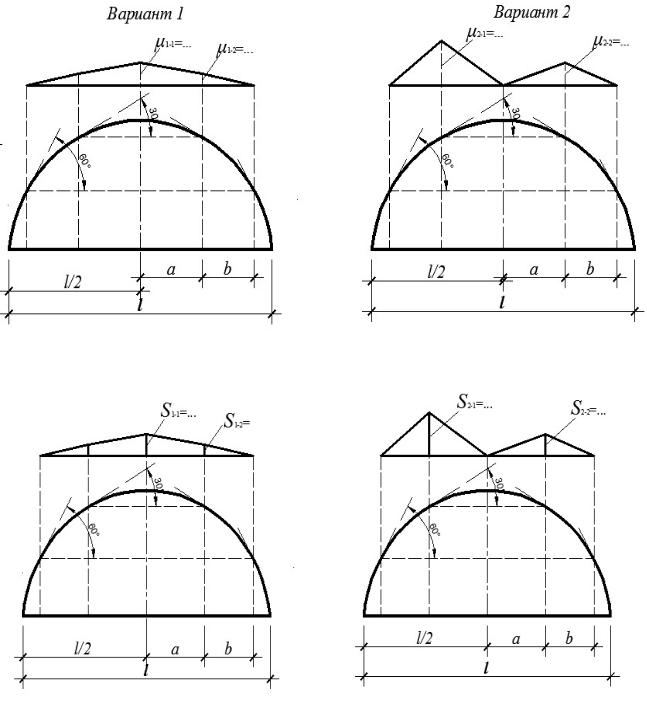

Рис. 10. Эпюры μ и S
49

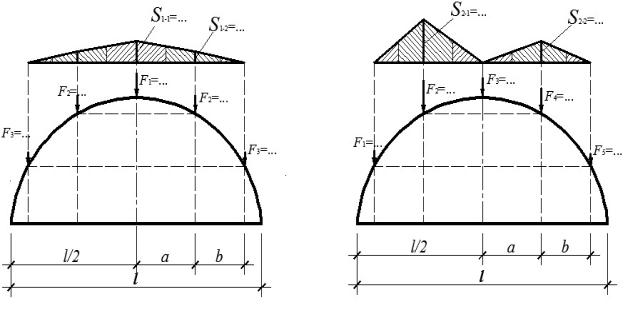

СибАДИР с. 11. Схема расположения сосредоточенных сил F
Работа сдается на рассмотрение в виде письменного отчета. В отчете представляются: исходные данные, схемы, алгоритм расчета, результаты расчета.
Практическое занятие №9
СНЕГОВЫЕ НАГРУЗКИ НА ЗД НИЕ С ВУСКАТНЫМИ ПОКРЫТИЯМИ
Цель: приобретение навыков работы с нормативным документом СП20.13330.2016 «Нагрузки и воздействия» [1] при расчете снеговых нагрузок на здание с двускатными покрытиями.
ОБЩИЕ СВЕ ЕНИЯ
Расчет снеговой нагрузки S (кгс/м2) на горизонтальную проекцию покрытия производится по п.10 и приложению Г.1 [1].
Схемы распределения снеговой нагрузки значения коэффициента μ следует принимать в соответствии с приложением Г, п. Г.1, рисунок Г.1 [1]. Расчет производится для всех вариантов загружения.
