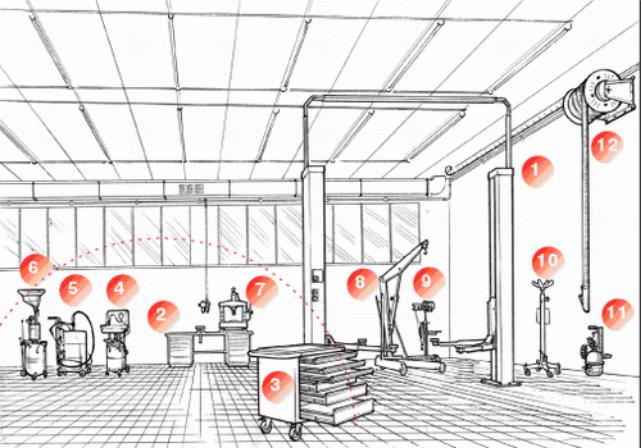

СРис. 16. Комплектация участка слесарных работ:
1 – подъемник; 2 – верстак с тисками; 3 – комплект ручного инструмента в тележке; 4 – мойка деталей передвижная; 5 – установка для заправки масла;
6 – универсальная установка для слива и отсоса масла; 7 – пресс гидравлический; 8 – кран гаражный; 9 – станок для проточки тормозных дисков; 10 – стойка трансмиссионная гидравлическая;
11 – установка для прокачки тормозной системы; 12 – устройство для вытяжки отработанных газов
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
|

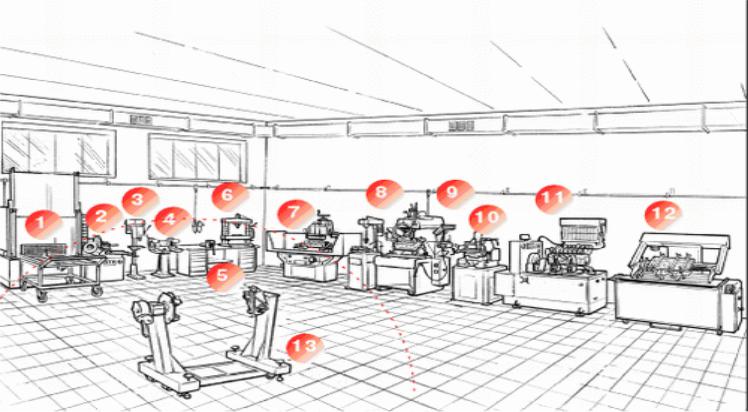

Рис. 17. Комплектация участка ремонта агрегатов: |
|||
1 |
и |
|
|
|
– мойка деталей и агрегатов; 2 – станок для обработки тормозных дисков и барабанов; |
||||
|
3 – станок сверлильный; 4 – станок заточной; 5 – верстак с тисками; |
|||
|
6 – пресс гидравлический; 7 – станок для расточки цилиндров; |
|||
|
8 – станокСдля обработки и хонинговки зеркала цилиндра; |
|||
9 – установка для обработки клапанных гнезд; 10 – станок для обработки фасок клапанов; |
||||
11 – стенд для испытаний и регулировки топливной аппаратуры дизельных двигателей; 12 – установка для проверки герметичности агрегатов; 13 – стапель для ремонта двигателя и коробки передач
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|

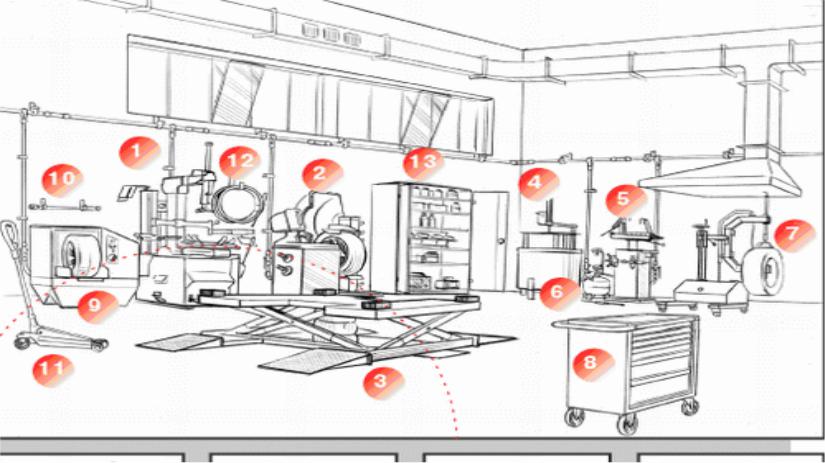

Рис. 18. Комплектация участка шиномонтажных и ремонтных работ:
1 – шиномонтажный стенд с манипулятором «третья рука»; 2 – балансировочный стенд с пневмолифтом; 3 – подъемник шиномонтажный; 4 – ванна для проверки колес и камер; 5 – рабочее место со стапелем;
6 – переносной резервуар для подкачки шин; 7 – вулканизатор с манипулятором «Шатл» и местной вентиляцией; 8 – тележка инструментальная; 9 – мойка колес; 10 – ключ динамометрический; 11 – домкрат подкатной;
12 – кольца для накачки бескамерной резины; 13 – шкаф для хранения расходных материалов
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|

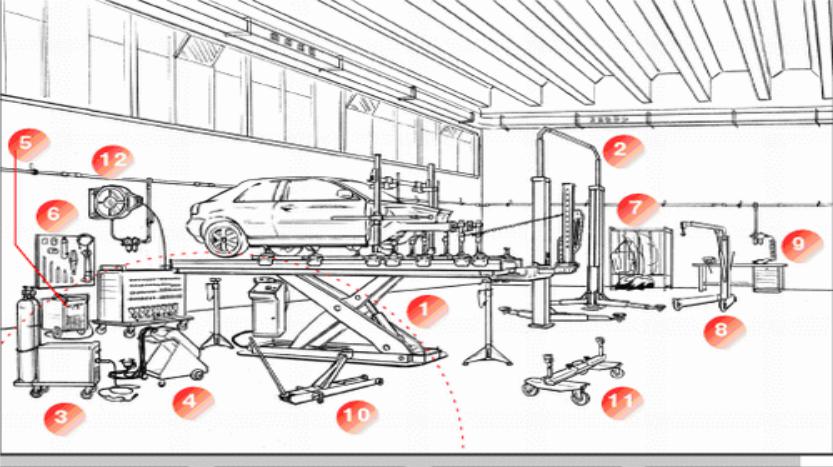

Рис. 19. Комплектация участка кузовного ремонта: |
||||
1 – стапель для правки кузовов; 2 – подъемник автомобильный; 3 – сварочный полуавтомат; 4 – универсальный аппарат сварки сопротивлением в комплекте с токовыми клещами; 5 – аппарат плазменной резки металла;
6 – набор гидравлического инструмента; 7 – мобильный стеллаж для хранения демонтированных деталей; 8 – кран гаражный; 9 – верстак с тисками; 10 – домкрат подкатной удлиненный; 11 – телега для транспортировки автомобилей;
12 – блок подготовки воздуха с катушкой
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|

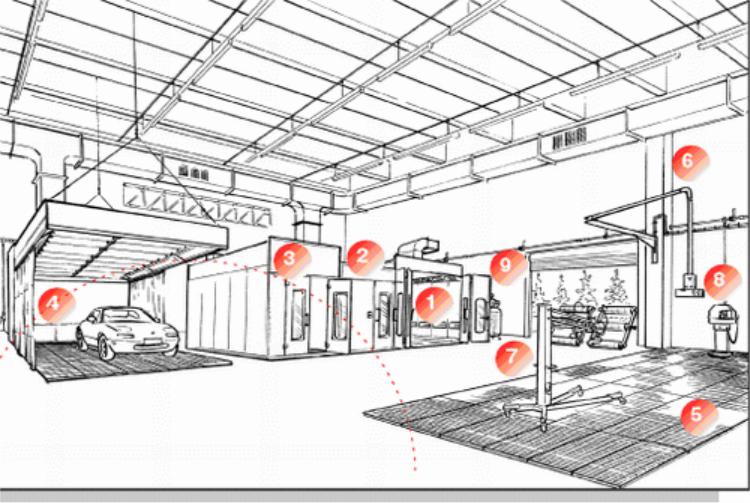

Рис. 20. Комплектация малярного участка:
1 – камера малярно-сушильная; 2 – комната приготовления красок; 3 – камера малярно-сушильная для деталей; 4, 5 – участки подготовки к покраске; 6 – терминал на вращающейся консоли;
7 – инфракрасный излучатель для локальной сушки; 8 – мойка краскораспылителей; 9 – компрессор с осушителем воздуха для покраски
