а)

б)

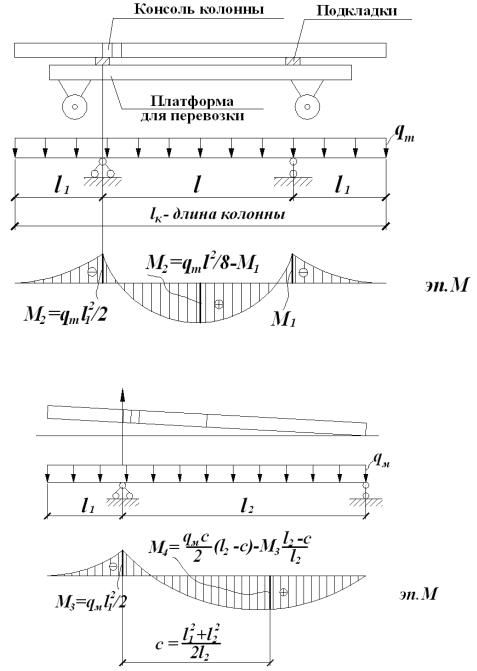

Рис. 47. К расчету на монтажные и транспортные нагрузки

где Мmax – максимальный момент; Аs – площадь поперечного сечения арматуры, расположенной в растянутой зоне сечения, см2; zs – расстояние между центрами тяжести растянутой и сжатой арматуры, см.

108

Если условие (117) не соблюдается, продольное армирование колонны необходимо назначить из условия прочности нормального сечения при изгибе, т.е. по условию (117).

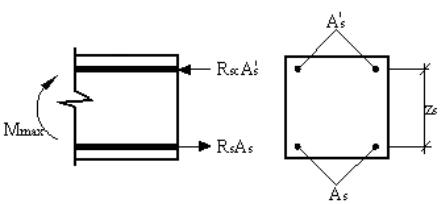

Рис. 48. Расчетная схема сечения

Подъем колонны производится за отверстия, образованные в теле конструкции при изготовлении.

7. ПРОЕКТИРОВАНИЕ МОНОЛИТНЫХ РЕБРИСТЫХ ПЕРЕКРЫТИЙ

7.1. Разработка конструктивной схемы монолитного ребристого перекрытия

Ребристое монолитное перекрытие состоит из главных, второстепенных балок и плит, монолитно соединенных в единую конструкцию. Расчетная нагрузка, действующая на перекрытие, воспринимается плитой, которая передает ее в виде распределенной погонной нагрузки на второстепенные балки. Последние передают нагрузку в виде сосредоточенных сил на главные балки, которые, в свою очередь, распределяют ее на колонны и несущие наружные стены.

Привязку, шаг разбивочных осей и направление главных балок необходимо принимать аналогично привязке, шагу осей и расположению ригелей сборного варианта перекрытия (см. главу 2).

Конструктивная схема монолитного перекрытия с основными размерами приведена на рис. 49.

Пролеты главных и второстепенных балок определяются сеткой колонн. Расстояние l3 между второстепенными балками принимается одинаковым по всей ширине здания в пролетах 1,5…2,0 м. Для

109

обеспечения работы плиты по балочной схеме расстояние между второстепенными балками не должно превосходить 1/3 их пролета l1.

Толщина плиты hпл назначается в пределах 6…8 см [2, п.5.3].

110

Рис. 49. Конструктивная схема ребристого перекрытия

Высота второстепенных балок с учетом толщины плиты определяется из условия

Высота главных балок должна быть больше, чем высота второстепенных балок, и определяется из условия

Ширина балок принимается равной 0,4…0,5 их высоты. Размер поперечного сечения балок округляется до унифицированных размеров, кратных модулю 2 см.

Длина опирания элементов монолитного перекрытия на стену должна быть кратной размерам кирпича и принимается:

-для монолитной плиты 12 см;

-для второстепенной балки 25 см;

-для главной балки 38 см.

7.2.Расчет и конструирование плиты

7.2.1. Расчетные пролеты и нагрузки

При соотношении l1 / l3 ≥ 3 расчетная схема плиты представляет собой многопролетную неразрезную балку, для расчета которой вырезают полосу шириной 1 м вдоль короткой стороны.

Расчетные пролеты плиты принимаются равными (рис. 50): а) расстоянию в свету между второстепенными балками lср;

б) расстоянию в свету между второстепенными балками и стеной, увеличенному на половину длины опирания плиты, lкр.

Нагрузками на плиту являются собственные массы плиты, пола и временная нагрузка:

qпл gсвмон.пл gпол f pдл врf ркр врf ,

где qпл – расчетная нагрузка на плиту, кН/м2; gпол – нормативная нагрузка от массы пола, кН/м2; γf – коэффициент надежности по нагрузке для бетонных полов, выполняемых на строительной площадке, (γf = 1,3 [3]); рдл; ркр – временные длительная и

надежности по нагрузке для временных нагрузок, следует принимать: 1,3 – при полном (рдл + ркр) значении менее 2кН/м2; 1,2 – при

полном значении 2кН/м2 и более; gсвмон.пл расчетная нагрузка от собственной массы монолитной плиты кН/м2.

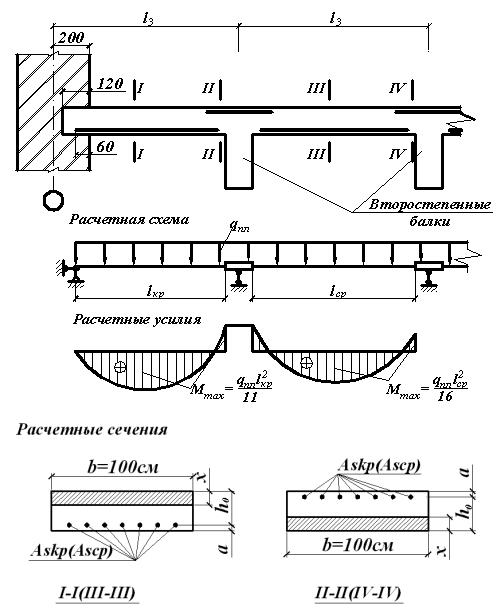

Рис. 50. К расчету плиты монолитного ребристого перекрытия

При разработке монолитного перекрытия, как варианта к сборному, для определения расчетной нагрузки на плиту используются данные табл. 4:

qпл qI gсн.в f gсмон.в.пл ,

112
