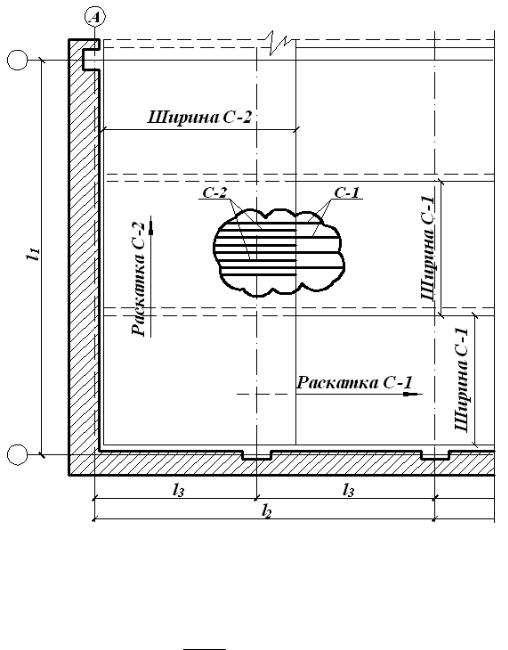

Рис.51. Первый вариант армирования плиты
Поперечная рабочая арматура сетки С-2 достаточна в виде Ø Вр3 1 с шагом 300 мм.
Askpдоб 0,071 0,237 см2 0,18 см2 . 0,3
Продольная распределительная арматура – Ø3Вр1 с шагом 500 мм. Ширина сетки С-2 назначается (см. рис. 51) по величине
l |
3 |
80 |
bв.б. |
|
|
1 |
l |
ср |
|
1625 80 |
180 |
|
1 |
1625 180 1996,25мм |
|||||
|
|
|
|
|
|
||||||||||||||
|
|
2 |
|
|
4 |
|
|
2 4 |
|
|
|||||||||
и принимается 2000 мм (кратно шагу 500). Таким образом, марка |
|||||||||||||||||||
сетки |
С-2:4Cp |
3Bp1 |
500 |
2000, а фактическая площадь рабочих |
|||||||||||||||
3Bp1 |
300 |
||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||||
стержней на 1 м ширины плиты в крайнем пролете |
|
||||||||||||||||||
|
|
A |
A |
Aдоб |
0,63 0,237 0,867см2 A |
0,81см2. |
|||||||||||||
|
|
skp |
|
scp |
|
|
skp |
|
|
|
|
|
|
skp1 |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
118 |
|
|
|
|
|
||
7.2.6. Второй вариант армирования
Во втором варианте (см. рис. 52) армирование может производится как рулонными, так и плоскими сетками.
По требуемой площади рабочей арматуры в крайнем пролете и над первой промежуточной опорой принимаются сетки С-1 и С-2 с поперечной рабочей арматурой. По требуемой площади рабочей арматуры для среднего пролета принимаются сетки С-3 и С-4 с поперечной рабочей арматурой. Ширина сеток выбирается в соответствии с требованиями, приведенными на рис. 52. Рулонные сетки раскатываются вдоль второстепенных балок.
Пример
Для тех же исходных данных, что и в примере п. 7.2.5, в крайнем пролете и над первой промежуточной опорой принимаются рулонные сетки (С-1 и С-2) с поперечным расположением рабочей арматуры Ø4Вр1 с шагом 150 мм (см. табл. 15) и площадью сечения стержней
Askp 0,126 0,84 см2 Askp1 0,81 см2 . 0,15
Ширина сетки С-1 назначается по величине (см. рис. 52)
l3 |
80 |
bв.б. |
1625 80 |
180 |
1455мм и принимается 1500 мм |
|
|
||||
|
2 |
2 |
|
||
при минимальной продольной арматуре Ø3Вр1 с шагом 500 мм, ее марка:
4 Cp 3 Bp1 500 1500.
4 Bp1 150
119

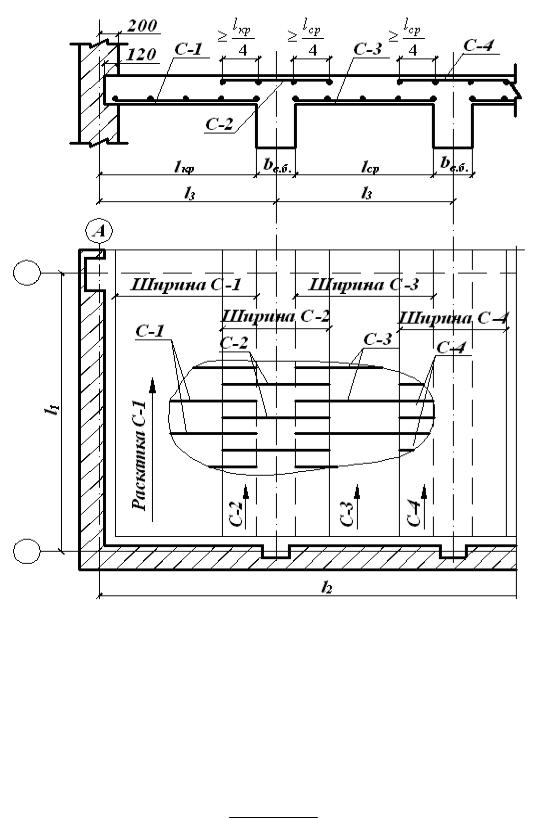

Рис. 52. Второй вариант армирования плиты
Ширина сетки С-2 назначается по величине
1 |
l |
|
b |
|
1 |
l |
|
|
1 |
(1625 80 60 90) 180 |
1 |
(1625 180) 890мм |
4 |
|
|
|
|
|
|||||||
|
кр |
в.б |
4 |
|
ср |
4 |
4 |
|
||||
и принимается 900 мм при минимальной продольной арматуре Ø Вр3 1
с шагом 300 мм: ее марка 4Ср 3Вр1 300900. 4Вр1 150
Мсток (7,275) = 483,94 (4,95+1,275) 189,26 (2,55 + 1,275) 189,261,275=2047,3 кН/м.
120
В средних пролетах и над средними опорами принимаются рулонные сетки (С-3 и С-4) с поперечным расположением рабочей арматуры Ø4Вр1 с шагом 200 мм и площадью сечения стержней
A |
|
0,126 |
0,63см2 |
A |
0,56см2 . |
|
|||||
scp |
0,2 |
|
scp1 |
|
|
Ширина сетки С-3 назначается по величине l3 – bв.б = 1625–180 = 1445 мм и принимается 1500 мм при продольной арматуре Ø3Вр1 с шагом 500 мм. Марка сетки С-3:
4 Cp 3 Bp1 500 1500.
4 Bp1 200
Ширина сетки С-4 назначается по величине
2 |
1 |
l |
b |
2 |
1 |
(1625 180) 180 902,5мм |
|
|
|||||
4 |
ср |
в.б |
4 |
|
||
и принимается 900 мм при продольном армировании: Ø3Вр1 с шагом
300 мм; ее марка 4Ср 3Вр1 300900. 4Вр1 200
8. РАСЧЕТ И КОНСТРУИРОВАНИЕ ВТОРОСТЕПЕННОЙ БАЛКИ
8.1. Расчетные пролеты и нагрузки
Расчетная схема второстепенной балки представляет собой неразрезную балку, опирающуюся на поперечные стены здания и главные балки.
Расчетные пролеты второстепенной балки равны:
а) в крайнем пролете – расстоянию от грани главной балки до середины опирания второстепенной на стену; б) в среднем пролете – расстоянию в свету между главными балками.
Нагрузка на 1 п.м (см. рис. 49) второстепенной балки собирается с полосы шириной, равной шагу второстепенных балок, с добавлением нагрузки от собственной массы ребра второстепенной балки:
q qпл l3 bв.б (hв.б hпл ) f 0,01,
где qпл – расчетная нагрузка на плиту, кН/м2 (см. п. 7.2.1); l3 – шаг второстепенных балок, м; bв.б–ширина ребра второстепенной балки, м;
121
(hв.б – hпл) – высота ребра второстепенной балки, м; ρ – плотность железобетона; γf = 1,1 – коэффициент надежности по нагрузке.
Построение огибающей эпюры материалов производится в зависимости от соотношения расчетных временной и постоянной нагрузок.
Расчетная временная нагрузка, кН/м, p pI l3,
где pI – расчетная нагрузка, кН/м2 (см. табл. 4, раздел 2), или
р рдл врf ркр врf ,
где рдл врf ркр врf см. выше.
Расчетная постоянная нагрузка, кН/м,
g q p.
Для определения отрицательных ординат эпюры моментов находится величина отношения р/g=…
8.2. Статический расчет
Изгибающие моменты во второстепенных балках при пролетах, отличающихся не более чем на 20%, вычисляются с учетом перераспределения и выравнивания пролетных и опорных моментов.
Ординаты огибающей эпюры моментов определяются для четырех расчетных сечений (рис. 53) по формуле
Mi i q lв2.б .
Значение коэффициента βi (см. рис. 53).
Поперечные силы определяются согласно указаниям на рис. 53.
8.3. Конструктивный расчет второстепенной балки
По изгибающему моменту в сечении II-II (см. рис. 53) из условия образования пластического шарнира, при котором α0≤0,289, уточняются размеры сечения второстепенной балки:
h0 |
1,86 |
MII |
|
, |
Rb bв.б |
|
|||
|
|
100 |
||
122
