Примечание. Сумму моментов выгодно составлять относительно точки, в которой пересекаются или приложены две неизвестные реакции (или силы), тогда моменты этих сил относительно выбранной точки равны нулю и мы избавляемся в одном уравнении сразу от двух неизвестных. Общее число неизвестных не должно быть более числа уравнений статики, то есть трех.

4. Решение системы уравнений следует начинать с уравнения моментов, так как в нем содержится одна неизвестная. Решаем его относительно неизвестной RB :

RB F1a F2h . a b

Подставив значение RB во второе уравнение и решив его относительно Ry, получим

Ry F1 F1a F2h . a b

Решаем первое уравнение относительно Rx :

Rx F2.

2.КИНЕМАТИКА

2.1Основные понятия

Механическим движением называется перемещение одних тел относительно других в пространстве и во времени. При решении задач кинематики используются понятия о материальной точке и абсолютно твердом теле.

Материальная точка как объект исследования используется в том случае, когда форма тела и его размеры не влияют на изучение движения. Например, движение планет, движение самолета, поезда, автомобиля и т.д. В этих примерах используется кинематика точки.

Абсолютно твердое тело как объект исследования рассматривают в том случае, когда требуется исследовать относительное движение точек данного тела. Например, качение колеса по дороге, вращение маховика, движение шатуна двигателя внутреннего сгорания.

В этих примерах используется кинематика твердого тела, которая лежит в основе изучения вращательного и плоскопараллельного движений.

К основным понятиям кинематики относятся: направление движения, траектория движения, путь, пройденный материальной точкой,

27

время, затраченное на движение, скорость движения материальной точки, ускорение, то есть интенсивность изменения скорости.

Направление движения

определяет, в какую сторону движется точка (от А к В или от В к А). Более строго, направление определяет вектор скорости, куда он направлен: вверх, вниз, влево, вправо.

Траектория движения –

это линия, которую описывает движущаяся точка в пространстве, т.е. след материальной точки.

Длина траектории при движении точки - это пройденный путь.

При движении по прямой путь равен расстоянию между начальной и конечной точками. При движении по кривой путь больше расстояния между точками

Скорость – это быстрота перемещения тел от одной точки пространства к другой. Она определяется величиной пути, проходимого точкой за единицу времени. Движение тела с постоянной скоростью называется равномерным, а с изменяющейся скоростью - переменным.

Величина, определяющая изменение скорости с течением времени, называется ускорением.

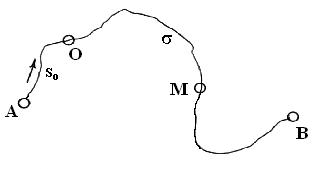

Изучение движения точки может начинаться от начала траектории (точка А на рис.2.1) или из произвольного положения О, в котором включается секундомер, т.е. отсчет времени. В этом случае вводится понятие начального пути s0 для определения исходного положения точки. Полный пройденный путь s будет определяться как алгебраическая сумма начального пути s0 и пройденного пути :

где s – путь, пройденный от начала отсчета А по кривой АМ; s0 – начальный путь, который пройден к моменту включения секундомера, измеряемый кривой АО; - пройденный путь за время t от точки О по кривой до точки М.

При движении точки по траектории путь s является функцией времени.

Уравнение (2.2) выражает закон движения точки в общем виде. Материальная точка из положения О (рис. 2.1) может двигаться как

в сторону положения В, так и в сторону положения А.

28

Движение точки в сторону В будем называть положительным, а пройденный путь будет иметь знак плюс + . Движение в обратном направлении в сторону А будет отрицательным, а путь будет иметь знак минус .

Движение, при котором материальная точка за равные промежутки времени проходит одинаковые отрезки пути, называется равномерным движением.

Например, поезд каждый километр пути проходит за одинаковое время, следовательно, он движется равномерно.

Скорость равномерного движения определяется отношением пройденного пути ко времени.

ния всегда направлена в сторону движения. Скорость – векторная величина. Вектор скорости направлен по касательной к кривой в рассматриваемой точке (например, в точке М).

Путь, пройденный точкой с постоянной скоростью, пропорционален

Рис.2.2

Это основной закон равномерного движения. В общем случае, когда движение изучается с момента включения секундомера t0 = 0 в положении О (рис.2.1), основной закон записывается в виде

s = s0 + v t , (2.5)

где v t = – пройденный путь; v – скорость равномерного движения; t – время пройденного пути.

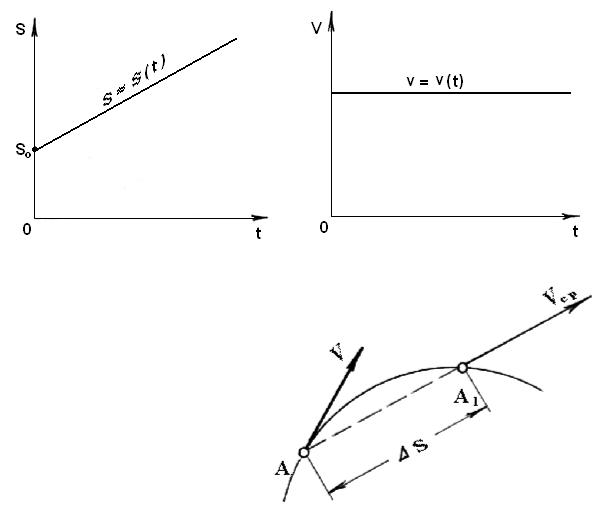

На рис. 2.3 приведен график пути и скорости в функции времени для равномерного движения.

Скорость измеряется в единицах пути, деленных на единицу времени – 1 м/с. Движение поезда измеряют в 1 км/ч = 0,278 м/с.

В общем случае материальная точка за равные промежутки времени проходит неравные отрезки пути, поэтому такое движение называют

неравномерным.

Пусть материальная точка перемещается из положения А по дуге. За время t точка из положения А переместится в положение А1. Если дугу

29

Рис. 2.3

АА1 заменить хордой s, то можно с некоторой погрешностью определить среднюю скорость vср, которая по величине и по направлению отличается от скорости v.

vср s t .

Переходя к пределу приt 0, т.е. приближая бесконечно точку А1 к точке А,

найдем истинную скорость Рис.2.4 материальной точки в положении А:

При стремлении t к нулю направление vср в пределе совпадает с направлением касательной к дуге в точке А. Поэтому направление скорости материальной точки в любой момент времени совпадает с направлением касательной в этой точке, а величина ее равна пределу отношения приращения пути к приращению времени.

При неравномерном движении скорость изменяется по величине непрерывно, в каждый момент времени. Такую скорость можно измерить только в какое-то одно мгновение, поэтому ее называют мгновенной. Движение, при котором скорость возрастает, называют ускоренным, а приращение скорости за единицу времени – ускорением. Если скорость убывает, то – происходит замедление, ускорение при этом отрицательное.

30

Скорость и ускорение являются векторными величинами и с ними можно производить операцию геометрического сложения, как с векторами сил.

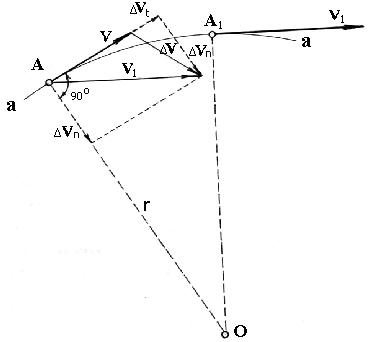

Пусть (рис. 2.5) материальная точка движется по дуге а – а с ускорением. В положении А скорость точки v, а в положении А1 скорость v1.

Перенесем вектор скорости v1 в точку А. Поскольку скорость точки постоянно растет, в положении А1 скорость точки больше, чем в положении А, поэтому учитывая, что скорость – векторная величина, запишем

v1 = v + v .

Из точки А по касательной к траектории а – а отложен вектор v, к концу которого

пристроен вектор v. Вектор v1 является замыкающим или суммирующим. Вектор приращения скорости v направлен под углом и к вектору v, и к вектору v1. Это говорит о том, что на участке АА1 происходит

изменение скорости как по величине, так и по направлению. Разложим вектор v на направление вектора v (составляющая тангенциальная vt) и направление радиуса дуги, перпендикулярного к вектору v (составляющая нормальная vn):

v = vt + vn ,

где vt - вектор тангенциального приращения скорости, которое увеличивает численное значение скорости v; vn – вектор нормального (радиального ) приращения скорости, которое изменяет направление скорости v, то есть поворачивает вектор от направления v до направления v1.

Ускорение точки – это отношение приращения скорости к приращению времени. Вектор среднего ускорения можно найти, если разделить вектор приращения скорости v на приращение времени t.

acp v t .
