меньше , тем кривизна больше. Произведение EIх называется жесткостью сечения, которое характеризует сопротивление искривлению. С увеличением EIх кривизна уменьшается.

Если подставить значение 1 в уравнение (11.30), то получим

Когда z = h/2, нормальное напряжение достигает максимума:

Отношение осевого момента инерции Ix к расстоянию до наиболее удаленных от нейтрального слоя волокон (h/2) симметричного сечения называется осевым моментом сопротивления и обозначается Wx:

Этот момент сопротивления позволяет определить максимальное напряжение в материале изогнутого стержня

Момент сопротивления при изгибе играет такую же роль, как площадь поперечного сечения при растяжении и сжатии.

Вычислим значение момента сопротивления для простейших сечений.

Для валов круглого сечения осевой момент инерции равен

осевой момент сопротивления ( h d )

2 2

127

Для прямоугольного сечения (рис.11.7) осевой момент инерции

равен

bh3

осевой момент сопротивления

Для рационального использования материала форму поперечного сечения балок делают такого профиля, когда основная масса материала находится на возможно большем расстоянии от нейтрального слоя. Примером таких балок являются железнодорожные рельсы. В машиностроении и строительстве применяют балки таких профилей, как швеллер и двутавр. Геометрические характеристики таких сечений приводятся в справочной литературе.

11.4. Расчеты на прочность при изгибе

При изгибе балок сплошных поперечных сечений касательные напряжения по поперечному сечению не оказывают влияния на прочность. Поэтому прочность таких балок в условиях поперечного изгиба определяется максимальной величиной нормальных напряжений.

Опасное сечение балки находится максимальной величиной изгибающего момента. Для определения положения опасного сечения балки строится эпюра изгибающих моментов.

Проверка прочности и подбор сечений балок производится исходя из условия, чтобы наибольшие нормальные напряжения max не превосходили допускаемых [ ] на растяжение и сжатие для материала балки. Для балок из материалов, которые одинаково сопротивляются растяжению и сжатию (сталь, древесина), применяются симметричные сечения, чтобы максимальные растягивающие и сжимающие напряжения были равны

Это условие позволяет решать следующие три задачи.

1. Проверочный расчет или проверка прочности, когда известны размеры поперечного сечения балки, т.е. Wх, максимальный изгибающий момент, который будем для простоты расчетов впредь обозначать Ми, и

128

допускаемое напряжение [ ]. Напряжение max будем обозначать и. Для расчета используем условие (11.44), переписав его в виде

2. Проектный расчет или подбор сечения балки, когда известны внешние силы, определен наибольший изгибающий момент Ми=Мmax и известно допускаемое напряжение [ ]. Решив неравенство (11.45) относительно Wx, получим

Если сечение балки сложного профиля, то по таблицам, приведенным в справочниках, подбирают нужные размеры сечения, чтобы табличное значение Wx табл не превосходило расчетное значение Wx.

Если это вал круглого сечения, то подставив значение Wx из формулы (11.41) в формулу (11.46), получим

3. Расчет предельного изгибающего момента, когда для готовой конструкции требуется определить максимальную нагрузку. Решив неравенство (11.45) относительно Ми, получим значение предельного момента

Балку одинаковой длины, нагруженную одними и теми же внешними силами, можно изготовить:

1)из разных материалов ([ ] и [ ]);

2)с поперечным сечением разных размеров и разной формы (Wx1 и

Wx2).

Задача состоит в сравнении прочности этих балок. Критерием прочности выступает предельный момент Мипр. Если Мипр1 больше Мипр2, то балка 1 прочнее балки 2. Если предельные моменты у двух балок равны, т.е.

то такие балки называют равнопрочными. Подставив в равенство (11.49) значение моментов, получим

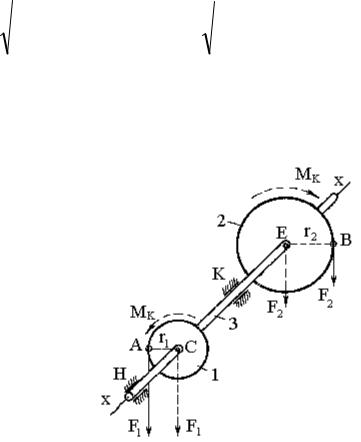

Если это вал круглого сечения, то подставив значение Wx из формулы (11.41), получим

d13 1 d23 2

32 32
