Материал: 1790

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

Во всех случаях наблюдалось увеличение механической прочности с увеличением плотности (следовательно, и концентрации) раствора хлорида магния.

С.И. Килессо [6] приводит данные Бейтса и Юнга, согласно которым прочность магнезиального цемента зависит от концентрации раствора хлористого магния. При использовании растворов с концентрацией выше 18 % сопротивление раствора может быть увеличено в 3 и даже в 6 раз. Даже при низком содержании в смеси вяжущего, но при условии правильного соотношения между каустическим магнезитом и раствором хлорида магния можно получить цемент высокой прочности.

Мюллер [3] отметил, что как недостаток раствора хлорида магния, так и его избыток, приводят к падению механической прочности.

Рис. 6. Изменение прочности на

Рис. 7. Изменение прочности на

изгиб и растяжение, а также мо-

изгиб и растяжение, а также мо-

дуля упругости магнезиального

дуля упругости в зависимости от

цемента в зависимости от коли-

плотности раствора MgCl2

чества раствора MgCl2 20 %



38

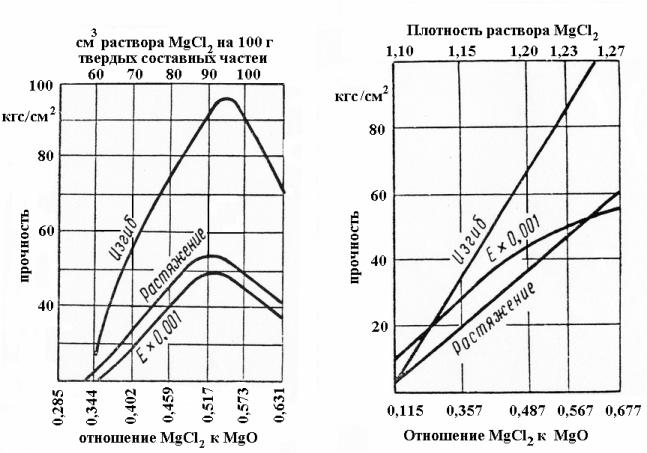

На рис. 6 показано изменение прочности на изгиб и растяжение, а также модуля упругости магнезиального цемента в зависимости от количества раствора хлорида магния плотностью 1,18 г/см3 в смеси, а на рис. 7 – зависимость этих же свойств от плотности раствора хлорида магния, взятого в количестве 85 см3 на 100 г смеси.

Подавляющее большинство исследований по свойствам магнезиальных бетонов проводились с использованием химически чистого оксида магния, тогда как в производстве обычно используют отход производства огнеупоров – порошкообразный периклаз, который нестабилен по своим свойствам. Исследования, проведенные в 1996 – 1997 годах в лаборатории дорожно-строительных материалов СибАДИ Г.М. Погребинским и А.М. Сизиковым с сотрудниками [15], были направлены на поиск пути снижения негативного влияния нестабильного качества основного сырья – каустического магнезита. В качестве вяжущего использовался отход производства огнеупоров ПМК-75, содержащий 75 % оксида магния, 4,5 % оксида кальция, 3,5 % оксида алюминия и неразложившийся при прокаливании карбонат кальция. В качестве жидкости затворения использовали водные растворы бишофита – плавленого шестиводного хлорида магния, полученного путем сгущения раны залива Кара-Богаз-Гол.

Исследования зависимости физико-механических свойств от расхода и концентрации раствора затворения показали, что увеличение расхода раствора бишофита плотностью 1,2 г/см3 от 0,49 л/кг ПМК-75 до 0,9 л/кг приводит к снижению прочности при сжатии и изгибе до

40 % (табл.10)

Таблица 10

Зависимость прочности плотного магнезиального бетона от расхода раствора бишофита плотностью 1,2 г/см3

Отношение рас-

Плотность об-

Прочность образцов, кгс/см2 в возрасте, сут.

твор бишофита

разцов в воз-











При сжатии

При изгибе

/ПМК-75 л/кг

расте 3 сут.













кг/м3

1



3

1

0,49

1870

314



363

112

0,63

1850

264



290

76

0,76

1800

206



236

73

0,89

1810

178



212

120

1,00

1790

194



241

89

1,10

1700

176



257

74

39

Дальнейшее увеличение расхода раствора почти не сказывается на прочности при изгибе, а прочность при сжатии вновь начинает увеличиваться. Изменение расхода жидкости заметно сказывается на консистенции цементного теста. При расходе 0,49 л/кг тесто становится мало пластичным, при формовании требуется дополнительное уплотнение. На образцах, изготовленных при расходе раствора бишофита 1,1 л/кг, уже через сутки появляются высолы. На основании этого сделан вывод, что расход раствора затворителя плотностью 1,2 г/см3 с использованием в качестве вяжущего ПМК-75 должен составлять 0,55 – 0,80 л/кг.

Была исследована зависимость прочности магнезиального бетона от плотности раствора бишофита при расходе раствора 0,65 л/кг ПМК-75 (табл.11). Отмечено увеличение прочности на сжатие и изгиб всех образцов с увеличением плотности раствора бишофита. Наиболее быстрый рост прочности наблюдается при плотности раствора бишофита выше 1,17 г/см3. Использование растворов с плотностью выше 1,25 г/см3 ограничивает снижение периода текучего состояния цементного теста, уменьшается время начала схватывания.

Таблица 11

Зависимость прочности плотного магнезиального бетона от плотности раствора бишофита при расходе раствора 0,65 л/кг ПМК-75

Плотность

Плотность бетона



Прочность образцов, кгс/см2



п/п

раствора

кг/м3 в возрасте,







в возрасте, сут









бишофита



сут.



При сжатии



При изгибе



г/см3



























1



28

1



3



28



1



3











































1

1,11

1800



1830

70



72



112



33



35

2

1,14

1820



1910

96



100



123



42



45

3

1,17

1840



1930

120



170



198



56



60

4

1,20

1820



1950

216



263



316



64



70

5

1,22

1840



1970

270



336



353



98



100

6

1.25

1910



2050

305



398



421



96



102

Кроме растворов хлорида магния в литературе есть данные по растворам сульфата магния, используемых в качестве жидкости затворения для магнезиального цемента. С.И. Килессо [6] установил зависимость прочности магнезиального цемента от количественного соотношения магнезита к раствору сульфата магния, аналогичную известной зависимости прочности растворов на портландцементе от во-

40

доцементного соотношения. Исследования, проведенные в СибАДИ, показали, что бетоны, полученные с применением сульфата магния, имеют меньшую прочность, но не настолько, чтобы можно было отказаться от их применения.

4.2. Влияние свойств обожженного магнезита на его активность

Еще академик А.А. Байков [8] установил, что удельный вес обожженного магнезита зависит как от содержания в нем оксида магния, так и от температуры, при которой проводили обжиг сырья. Активность обожженного магнезита тем выше, чем полнее удалена углекислота при обжиге (карбонат магния не обладает вяжущими свойствами и является инертной примесью в магнезиальном цементе), и чем ниже температура обжига. Определено, что физико-химические свойства каустического магнезита находятся в прямой зависимости от его удельного веса, который, в свою очередь, зависит от температуры и продолжительности обжига. Кроме того, активность каустического магнезита зависит от тонкости помола. Содержание в обожженном магнезите оксида магния также влияет на свойства магнезиального цемента, но это не единственный и не главный фактор, определяющий эти свойства. В Работах Бейтса и Юнга [3] приводится диаграмма (рис. 8) изменения прочности магнезиального цемента в зависимости от удельного веса обожженного магнезита.

С.И. Килессо [6] отмечает недопустимость использования показателя объемного веса вместо определения удельного веса и тонкости помола. Объемный вес возрастает, главным образом, не из-за увеличения содержания оксида магния, а из-за грубого помола. Чем крупнее частицы вяжущего, тем больше объемный вес. Но обожженный магнезит грубого помола менее активно вступает во взаимодействие с водой, что снижает прочностные качества цемента. При оценке качества обожженного магнезита обязательным условием является проведение ситового анализа на стандартных ситах с 900 отв./см2 и 4900 отв./см2. Только после оценки тонкости помола можно, с учетом величины удельного веса, делать заключение о качестве магнезита. При тонкости помола аналогичной для портландцемента, для получения качественного магнезиального цемента, удельный вес обожженного магнезита должен находиться в пределах от 3,25 до 3,45 г/см3.

41

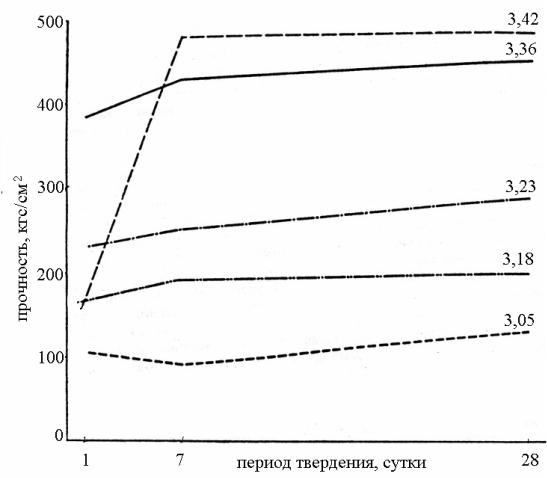

Рис. 8. Диаграмма изменения прочности магнезиального цемента в зависимости от удельного веса обожженного магнезита [17]

Для оценки влияния на прочность цементного камня качества вяжущего в лаборатории ДСМ СибАДИ [15] были проведены исследования зависимости прочности плотного магнезиального бетона от плотности ПМК-75 (табл.12). Расход раствора хлорида магния плотностью 1,2 г/см3 оставался постоянным и составлял 1,0 л/кг ПМК-75. Установлено, что на начальном этапе твердения (в возрасте 1 и 3 суток) прочность образцов при сжатии с возрастанием плотности ПМК-75 несколько снижается. Для образцов в возрасте 7 и 28 суток наблюдается возрастание прочности на сжатие с увеличением плотности вяжущего. Это объясняется диффузионными затруднениями при проникновении воды через малорастворимую поверхностную пленку гидроксида магния к непрореагировавшему оксиду. В возрасте 28 суток гидратация заканчивается и материал набирает прочность. Для прочности при изгибе четкой зависимости от плотности ПМК-75 не выявлено. Для об-

42
