Материал: 1790

Хлориды обеспечивают высокую гигроскопичность материала, металлический магний окисляется до оксида, оксиды магния и кальция частично гидратируются, частично – превращаются в карбонаты, хлориды растворяются в дождевой воде. После такой выдержки средний химический состав шлаков составляет MgO – 32,1 %, CaO – 2,4 %, SiO2 – 6,7 %, Al2O3 – 13,35 %, Fe2O3 – 1,7 %, SO3 – 0,6 %, поте-

ри при прокаливании – 43,8 %. Оптимальной температурой для обжига шлаков считается 900 – 1000 оС.

3.5.Сырье для жидкости затворения

Вкачестве жидкости затворения можно использовать чистую воду, гидрогель гидроксида магния или кремнезема. Но в большей степени вяжущие свойства магнезиального цемента проявляются при использовании в качестве жидкости затворения концентрированных растворов солей, таких как MgCl2, MgSO4, FeSO4, ZnCl2, Mg(NO3)2, Ca(NO3)2. Практика показывает, что наибольшую прочность удается достичь при использовании хлорида магния. В качестве сырья для производства хлорида магния используют минерал карналлит и рапу (сгущенную морскую или озерную воду). Карналлит MgCl2·KCl·6H2O

–белое кристаллическое вещество, из-за примесей иногда имеет желтый, розовый или серый цвет. Крупнейшие месторождения находятся на Урале (Соликамское) и в Германии (Страсфурское). Карналлит после дробления растворяют в холодной воде, механические примеси отделяют отстаиванием, затем фильтрацией. Фильтрат выпаривают, при этом образуется «искусственный карналлит». В табл. 8 приведены составы природного и искусственного карналлитов.

Озерную рапу получают из соленых озер, таких как Сакское, Са- сык-Сивашское, озер Старое и Круглое на Перекопском перешейке в Крыму, озера Эльтон в Волгоградской области, озера Кара-Бугаз на востоке от Каспийского моря. В табл. 9 приводится состав рапы Сакского и Сасык-Сивашского озер.

33

Для извлечения солей рапу помещают в бассейны, вырытые на берегу. Под действием солнца вода испаряется, концентрация раствора увеличивается. При повышении плотности раствора до 1,06 г/см3 выделяется гидратированный оксид железа, до 1,12 г/см3 – хлорид кальция. Начиная с плотности 1,19 г/см3, выделяется сульфат кальция, а после достижения 1,25 г/см3 – остаток сульфата кальция и 80 % хлорида натрия. При дальнейшем испарении влаги начинается кристаллизация солей магния (хлорида, бромида и сульфата). Отделенный таким образом хлорид магния упаривается в выпарных котлах при температуре до 160 оС. Для удаления примесей (солей железа) и осветления материала в расплав вводится бертолетова соль. Конечный продукт – бишофит, имеет состав 94,5 % MgCl2, 3,5 % суммы хлоридов натрия и калия, до 1 % сульфата магния. Хлорид магния, необходимый для затворения магнезиального цемента, может быть получен и по реакции каустического магнезита с соляной кислотой. Соляную кислоту плотностью 1,086 г/см3 при постоянном перемешивании смешивают с небольшими порциями каустического магнезита. Для получения 1 кг раствора хлорида магния плотностью 1,25 – 1,30 г/см3 расходуется 1 кг соляной кислоты и 0,2 кг каустического магнезита.

Сульфат магния, как указывалось выше, также можно использовать для приготовления жидкости затворения. Эта соль входит в состав минералов кизерита, эпсомита, астраханита, лангбейнита, шенита, полигалита, а также вместе с хлоридом магния – в минерале каинит. В России имеются месторождения эпсомита в окрестностях озера Малое Кардуанское, расположенное восточнее устья Волги и на Северном Кавказе в Кубанской области. Сульфат магния также входит в состав озерной рапы озер Эльтон, малое Кардуанское, Баталапшинское (в районе Черкесска), Яровое (в районе г. Славгорода, Алтайский край). Из озерных месторождений сульфат магния добывается вместе с поваренной солью. При упаривании раствора до плотности 1,28 –

34

1,30 г/см3 из раствора выделяется MgSO4·7H2O с примесью хлорида натрия. Содержание семиводного сульфата составляет от 30 до 95 %. Кроме выпаривания, применяют способ получения сульфата магния, основанный на вымораживании растворов в открытых бассейнах. При температуре -5 оС сульфат магния выделяется в виде игольчатых кристаллов. Раствор сульфата магния может быть получен путем нейтрализации серной кислоты порошком каустического магнезита. В кислотоупорный сосуд сначала наливают необходимое для разбавления серной кислоты до плотности 1,085 – 1,090 г/см3 количество воды, затем небольшими порциями, не допуская сильного разогрева, добавляют серную кислоту. После этого при непрерывном перемешивании вводят порошок каустического магнезита. Этот способ, как и аналогичный способ получения раствора хлорида магния, более дорогостоящий. Некоторые исследователи предлагают в качестве жидкости затворения использовать раствор сульфата железа (II). Основной источник сульфата железа – железный купорос.

3.6. Сырье для заполнителей

Еще одним необходимым компонентом магнезиальных бетонов являются заполнители. В отличие от портландцемента, магнезиальный цемент не создает щелочную среду – растворимость гидроксида магния незначительна, а основные свойства выражены слабо. Органические заполнители не разрушаются в нейтральной среде. Кроме того, магнезиальный цемент препятствует развитию микроорганизмов, способных разрушить заполнитель. Применение растворов хлорида магния, являющихся хорошей огнестойкой пропиткой, делает эти материалы огнестойкими.

По данным А.П. Ваганова [3], количество отходов в процессе переработки древесины составляет 36 %, из них две трети приходится на опилки, стружку и мелкую щепу. Использование этих материалов в качестве заполнителя при производстве магнезиальных бетонов решит проблему загромождения заводских территорий огнеопасными отходами. При использовании опилок в качестве заполнителя, может быть получен строительный материал, превосходящий по своим качествам древесину. Такой материал получил название «ксилолит», что в переводе означает «окаменевшее дерево». Перед использованием опилки просеивают через сито с ячейками 5 мм. Влажность опилок не должна превышать 15 – 20 %.

35

4. ФИЗИКО–ХИМИЧЕСКИЕ СВОЙСТВА ПЛОТНОГО МАГНЕЗИАЛЬНОГО БЕТОНА

Магнезиальный бетон получают, используя в качестве вяжущего каустический магнезит, в качестве наполнителя – песок, жидкости затворения – раствор хлорида магния. По данным Мюллера составлена трехкомпонентная диаграмма каустический магнезит – раствор хлорида магния – песок (рис. 4). Треугольник АВС с изосклерами растяжения от 10 до 60 кг/см2 ограничивает практически используемые составы. Выше линии АС находятся составы слишком жидкой консистенции, ниже линии ВС – жесткие малопластичные составы.

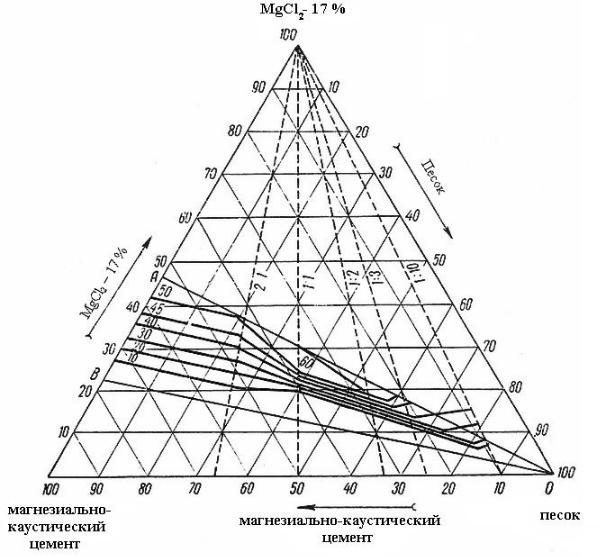

Рис. 4. Трехкомпонентная диаграмма «каустический магнезит – раствор хлорида магния – песок»

36

Из диаграммы следует, что с увеличением в составе раствора хлорида магния прочность цементного камня возрастает. Особенно резко в зависимости от количества раствора меняется прочность составов с соотношением оксида магния к песку от 1:1 до 1:3. Для этих систем даже небольшое увеличение количества раствора хлорида магния с 15 до 20 % приводит к повышению механической прочности

с10 до 50 кгс/см2. Оптимальными по прочности получаются составы

ссоотношением оксида магния к песку от 2:1 до 1:2,5 при затворении их 20 – 30 % раствором хлорида магния плотностью 1,15 г/см3.

4.1. Влияние жидкости затворения на свойства магнезиального бетона

А.П. Ваганов [3] приводит результаты исследования влияния плотности раствора хлорида магния на прочность цементного камня (рис. 5). Для растворов с плотностью более 1,12 г/см3 прочность при растяжении возрастает прямо пропорционально как для образцов в возрасте 7, так и 30 суток. Подобные зависимости получены для цементов, в которых вместо песка использовали кремниевую муку, тальк, опилки, асбест.

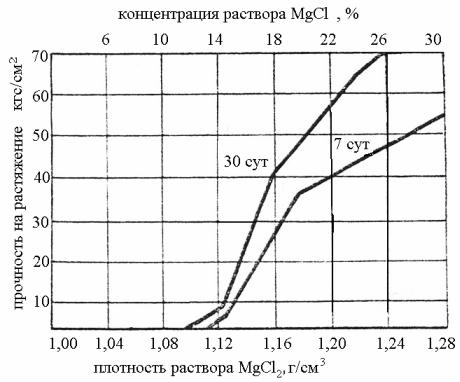

Рис. 5. Влияние плотности раствора хлорида магния на прочность цементного камня

37
