вующую в системах автоматизации и заказываемую по технологической части проекта, изображать на функциональных схемах в соответствии с действующими стандартами. Подвод линий связи к символу прибора допускается изображать в любой точке окружности (сверху, снизу, сбоку). При необходимости указания направления передачи сигнала на линиях связи допускается наносить стрелки (см. линии связи между приборами 10, 1 и 7 на рис. 13).

Контрольные вопросы

1.Какие элементы схематически и с помощью условных изображений показываются на функциональных схемах?

2.Какими двумя способами могут быть выполнены функциональные схемы?

3.Чем отличается первый способ построения функциональных схем от второго?

4.В каком месте чертежа функциональной схемы располагают таблицу не предусмотренных стандартами условных обозначений?

5.В каком месте чертежа функциональной схемы располагают пояснительный текст?

Раздел 5. ТЕКСТОВАЯ ДОКУМЕНТАЦИЯ

5.1. Пояснительная записка

Пояснительная записка разрабатывается в случаях, указанных в подразделе 2.4. Ее содержание определяется стадийностью проектирования и техническим уровнем проектируемых систем автоматизации. Пояснительная записка стадии «Проект» и утверждаемая часть «Рабочий проект» служат для обоснования технических решений по сложным системам автоматизации для новых, крупных, уникальных и особо ответственных технологических объектов, а также при разработке для объектов АСУ ТП. Пояснительная записка в этом случае должна содержать следующие разделы: «Общая часть», «Краткая характеристика объекта автоматизации», «Основные технические решения по автоматизации», «Указания о разработке нестандартизированного оборудования», «Особенности выполнения работ по монтажу систем автоматизации», «Сведения о заданиях на выполнение проектных работ в смежных разделах проекта (рабочего проекта), связанных с обеспечением монтажа и работоспособности систем автома-

76

тизации», дополнительные сведения, вызванные особенностями запроектированных систем автоматизации.

Пояснительная записка для проектно-сметной документации технического обеспечения АСУ ТП по составу разделов аналогична пояснительным запискам, приведенным выше. Кроме того, после раздела «Основные технические решения по автоматизации» приводится раздел «Организация технического обслуживания и эксплуатации КТС».

В разделах пояснительной записки приводят следующие сведе-

ния.

Общая часть содержит общие пояснения по разрабатываемой системе автоматизации: основание для разработки, перечень исходных данных, сведения об использовании научно-исследовательских работ (НИР) и изобретений, а также перечень НИР, которые необходимы для реализации отдельных технических решений по автоматизации или АСУ ТП, связь проектной документации по системам автоматизации с другими видами проектных документов (технологических, строительных, сантехнических и др.). Для документации технического обеспечения АСУ ТП в разделе приводят сведения о другой технической документации АСУ ТП – общесистемной, математического и информационного обеспечения.

В разделе «Краткая характеристика объекта автоматизации» приводят сведения об объекте управления, имеющие принципиальное значение для построения систем автоматизации и АСУ ТП: краткое описание технологических процессов, территориальное размещение участков и подразделений, характеристики материальных и энергетических потоков, рабочих сред, помещений и установок (агрессивность, взрыво- и пожароопасность), оценку подготовленности объекта к автоматизации, предложение по реконструкции или изменению технологических процессов в целях повышения возможностей автоматизации. Последние рекомендации особенно актуальны при реконструкции и техническом перевооружении производств в целях создания производств высокого уровня механизации и автоматизации.

При описании основных технических решений по автоматизации объекта должны быть даны пояснения по организационной структуре управления и наиболее сложным и оригинальным системам автоматизации, результаты расчетов надежностных и метрологических характеристик, обоснование применения систем передачи ин-

77

формации, основные принципы выбора технических средств автоматизации.

При применении для целей автоматизации нестандартизированных технических средств в пояснительной записке приводят раздел «Указания о разработке нестандартизированного оборудования». В разделе приводят обоснование применения такого оборудования, указывают перечень исходных требований на его разработку, а в приложении к пояснительной записке приводят эти исходные требования. В разделе приводят сведения об изготовителях нестандартизированного оборудования и о состоянии вопроса согласования изготовления этого оборудования.

Вразделе «Особенности выполнения работ но монтажу систем автоматизации» указывают основные методы выполнения работ по монтажу технических средств систем автоматизации в комплексе строительно-монтажных работ: комплектно-блочный, с применением блоков агрегированного оборудования, строительнотехнологический. В разделе должны быть указаны основные технические решения проекта организации «Текстовые материалы проекта организации строительства (ПОС)», обеспечивающие индустриализацию работ по монтажу технических средств автоматизации, в том числе опережающие сроки строительства операторских и диспетчерских помещений, эстакад для прокладки электрических и трубных проводок и др.

Вразделе «Сведения о заданиях на выполнение проектных работ в смежных разделах проекта» приводится перечень заданий, выданных для реализации в технологическом, строительном и других разделах проекта, направленных на размещение приборов и средств автоматизации на технологическом, сантехническом и другом оборудовании и трубопроводах, на организацию строительных помещений

исооружений (диспетчерских, пунктов датчиков, эстакад, каналов, туннелей и т.п.), на создание в них необходимых условий эксплуатации, обеспечение технических средств систем автоматизации требуемой энергией.

Если в процессе разработки проекта отдельные вопросы были решены с исполнителями соответствующих разделов проекта и отдельные задания были реализованы, то об этом приводятся указания и обозначения документов, в которых реализованы соответствующие требования.

78

Пояснительная записка рабочей документации содержит следующие разделы: общую часть, основные технические решения, указания по монтажным чертежам.

Вобщей части указывают сведения об утверждении проекта и изменениях и дополнениях, принятых при его утверждении; о выполненных к моменту разработки рабочей документации НИР и о разработке необходимого нестандартизированного оборудования; об уточнении заданий в смежных основных комплектах рабочих чертежей (при необходимости) или об их реализации.

Вразделе «Основные технические решения» приводятся краткие сведения и обоснования принятых в рабочей документации изменений и дополнений основных технических решений проекта; характеристики особых условий систем автоматизации; описание основных принципов работы наиболее сложных систем и принципиальных схем контроля, регулирования и управления.

Вразделе «Указания по монтажным чертежам» приводят сведения об особенностях установки технических средств и выполнения проводок, обусловленных их спецификой (способы установки на амортизаторах, теплоизоляция, разделение цепей, нанесение специальных покрытий и т.п.); сведения об индустриализации монтажных работ, о разработке документации технологических и строительнотехнологических блоков с установкой на них технических средств автоматизации; требования к устройству зануления (защитного заземления); ссылку на разделы ПОС, обеспечивающие работы по монтажу систем автоматизации.

Для АСУ ТП в пояснительной записке к рабочей документации

вразделе «Основные технические решения» приводят также краткие пояснения по функционированию окончательно принятых в рабочей документации системах управления с необходимыми указаниями по организационной структуре и комплексу технических средств.

Для пояснительной записки АСУ ТП состав и содержание разделов допускается также выполнять по требованиям РТМ 25.208-83 «АСУ ТП. Пояснительная записка к проектной документации. Содержание и методика оформления».

Пояснительная записка выполняется на листах формата А4. К ней прикладываются титульный и заглавный листы и содержание. На заглавном листе помещают основную надпись по форме 3 ГОСТ 21.103-78. В содержании перечисляют все разделы пояснительной записки и приложения к ней.

79

Требования к оформлению пояснительной записки и ее титульного листа принимают по ГОСТ 2.105-79. Изложение текста пояснительной записки должно быть кратким, без повторений описаний. В тексте не допускается приводить сведения, содержащиеся в чертежах и других документах.

Контрольные вопросы

1.Для какой цели составляется пояснительная записка на стадии проекта и

вутверждаемой части рабочего проекта?

2.Чем отличается пояснительная записка, составляемая для проектносметной документации технического обеспечения АСУ ТП, от пояснительной записки, составляемой на стадии проекта и в утверждаемой части рабочего проекта?

3.Какие сведения приводятся в разделе «Краткая характеристика объекта автоматизации» пояснительной записки?

4.Какие сведения приводятся в разделе «Указания о разработке нестандартизированного оборудования» пояснительной записки?

5.Какие сведения приводятся в разделе «Особенности выполнения работ по монтажу систем автоматизации» пояснительной записки?

6.Какие сведения приводятся в разделе «Сведения о заданиях на выполнение проектных работ в смежных разделах проекта» пояснительной записки?

7.Какие сведения приводятся в разделе «Основные технические решения» пояснительной записки?

8.Какие сведения приводятся в разделе «Указания по монтажным чертежам» пояснительной записки?

5.2.Спецификация оборудования

Врабочей документации систем автоматизации и АСУ ТП выполняют спецификацию оборудования (СО1) и спецификацию щитов и пультов (СО2). Обе спецификации выполняют по форме, приведен-

ной в ГОСТ 21.110-82 (рис. 14 16).

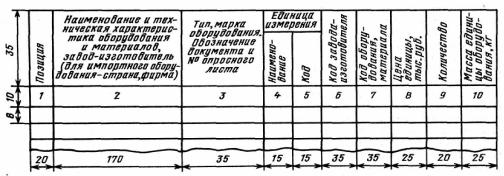

Рис. 14. Форма спецификации оборудования, поставляемого подрядчиком
