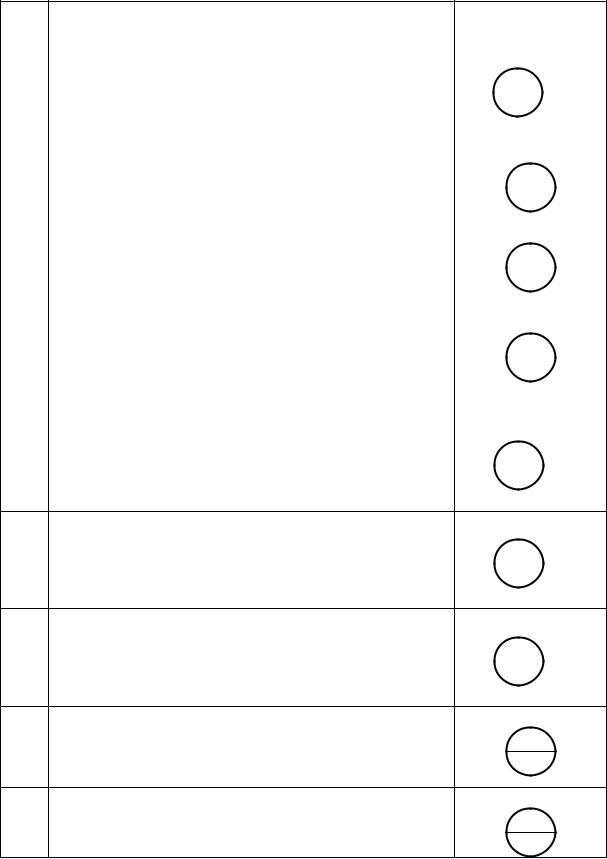

Продолжение табл. 8
№ |
Наименование |
Обозначение |
||
п/п |
||||
|
|
|
||
|
Прибор для измерения уровня показывающий с |
|
|
|
32 |
контактным устройством, установленный на щите |
LIA |
H |
|
(например, вторичный показывающий прибор с |
|
L |
||
|
сигнальным устройством. Буквы Н и L означают |
|
||
|
сигнализацию верхнего и нижнего уровней) |
|
|
|
|
Прибор для измерения плотности раствора бес- |
|
|
|
33 |
шкальный с дистанционной передачей показаний, |
DT |
|
|
установленный по месту (например, датчик плотно- |
|
|
||
|
мера с пневмоили электропередачей) |
|
|
|
34 |
Прибор для измерения размеров показывающий, |
|
|
|
установленный по месту (например, показывающий |
GI |
|
||
|
прибор для измерения толщины стальной ленты) |
|
|
|
|
|
|
|
|
|
Прибор для измерения любой электрической ве- |
|
|
|
|
личины показывающий, установленный по месту |
|
|
|
35 |
(надписи, расшифровывающие конкретную изме- |
EI |
|
|
ряемую величину, располагаются либо рядом с при- |
|
|
||
|
бором, либо в виде таблицы на поле чертежа) (см., |
|
|
|
|
например, пп. 36…38) |
|
|
|
36 |
Вольтметр |
EI |
V |
|
37 |
Амперметр |
EI A |
|
38 |
Ваттметр |
EI W |
|
Прибор для управления процессом по временной
39 программе, установленный на щите (командный KS электропневматический прибор (КЭП), многоцепное реле времени и т. п.)
Прибор для измерения влажности регистрирую-
40 щий, установленный на щите (например, вторичный MS прибор влагомера)
66
Продолжение табл. 8
№ |
Наименование |
|
Обозначение |
|||
п/п |
|
|||||
|
|
|
|
|
|
|
|
Первичный измерительный преобразователь |
|
|
|
pH |
|
41 |
(чувствительный элемент) для измерения качества |
|
QE |
|||
продукта, установленный по месту (например, дат- |
|
|
|
|
|
|
|
чик рН-метра) |
|
|
|
|
|
|
|
|
|
|
|
|
|
Прибор для измерения качества продукта пока- |
|
|
|
O2 |
|
42 |
зывающий, установленный по месту (например, га- |
|
QI |
|||
зоанализатор показывающий для контроля содер- |
|
|
|
|
|
|
|
жания кислорода в дымовых газах) |
|
|
|
|
|
|
|
|
|
|
|
|
|
Прибор для измерения качества продукта регист- |
|
QRC H2SO4 |
|||
43 |
рирующий, регулирующий, установленный на щите |
|
||||
(например, вторичный самопишущий прибор регу- |
|
|
|
|
|
|
|
|
|
|
|
||
|
лятора концентрации серной кислоты в растворе) |
|
|
|
|
|
|
|
|
|
|
|
|
|
Прибор для измерения радиоактивности показы- |
|
|
|
|
|
|
вающий с контактным устройством, установленный |
|
RIA |
, |
||
44 |
по месту (например, прибор для показания и сигна- |
|
||||
|
|
|
|
|
||
|
лизации предельно допустимых концентраций - и |
|
|
|
|
|
|
-лучей) |
|
|
|
|
|
|
Прибор для измерения частоты вращения приво- |
|
|
|
|
|
45 |
да регистрирующий, установленный на щите (на- |
|
|
SR |
||
|
пример, вторичный прибор тахогенератора) |
|
|
|
|
|
|
|
|
|
|
|
|
|
Прибор для измерения нескольких разнородных |
|
|
|
|
|
|
величин регистрирующий, установленный по месту |
|
|
|
|
|
46 |
(например, самопишущий дифманометр-расходомер |
|
UR U = f(F,P,T) |
|||
с дополнительной записью давления и температуры |
|
|
|
|
|
|
|
пара. Надпись, расшифровывающая измеряемые ве- |
|
|
|
|
|
|
личины, наносится либо справа от прибора, либо на |
|
|
|
|
|
|
поле схемы в примечании) |
|
|
|
|
|
47 |
Прибор для измерения вязкости раствора пока- |
|
|
|
|
|
зывающий, установленный по месту (например, |
|
|
VI |
|||
|
вискозиметр показывающий) |
|
|
|
|
|
|
|
|
|
|
|
|
|
Прибор для измерения массы продукта показы- |
|
|
|
|
|
48 |
вающий с контактным устройством, установленный |
|
|
WIA |
||
по месту (например, устройство электронно- |
|
|
||||
|
|
|
|
|
||
|
тензометрическое или сигнализирующее) |
|
|
|
|
|
67
|
|

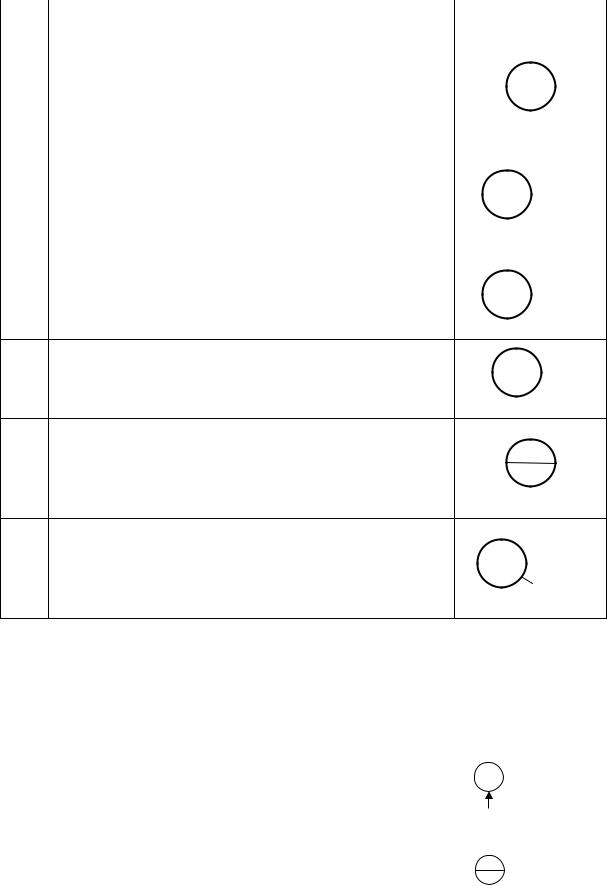

Окончание табл.8 |
||||
|
|
|
|
|
|
|
№ |
Наименование |
Обозначение |
||||
п/п |
||||||
|
|
|
|
|
||
|
Прибор для контроля погасания факела в печи |
|
|
|
|
|
|
бесшкальный с контактным устройством, установ- |
|
|
BS |
||
49 ленный на щите (например, вторичный прибор за- |
|
|
|
|
||
|
|
|
|
|||
|
пально-защитного устройства. Применение резерв- |
|
|
|
|
|
|
ной буквы В должно быть оговорено на поле схемы) |
|
|
|
|
|
|
Преобразователь сигнала, установленный на щи- |
|
|
|
|
|
|
те (входной сигнал электрический, выходной сигнал |
TY |
E/E |
|||
50 |
тоже электрический, например, преобразователь |
|||||
|
|
|
|
|||
измерительный, служащий для преобразования тер- |
|
|
|
|
||
|
моЭДС термометра термоэлектрического в сигнал |
|
|
|
|
|
|
постоянного тока) |
|
|
|
|
|
|
Преобразователь сигнала, установленный по мес- |
PY |
P/E |
|||
51ту (входной сигнал – пневматический, выходной – электрический)
Устройство, выполняющее функцию умножения |
TY K |
52на постоянный коэффициент К, установленное по месту в разрыв линии дистанционной передачи
Аппаратура, предназначенная для ручного дис- |
|
танционного управления, снабженная устройством |
HA |
53для сигнализации, установленная на щите (кнопка со встроенной лампочкой, ключ управления, задатчик и т.п.)
Ключ управления, предназначенный для выбора |
|
|
режима управления, установленный на щите (на- |
HS |
|
54 пример, приведен для иллюстрации случая, когда |
|
S101-2 |
|
||
позиционное обозначение велико и поэтому нано- |
|
|
сится вне окружности) |
|
|
Допускается пересечение линиями связи изображений технологического оборудования и коммуникаций. Пересечение линиями связи условных обозначений приборов и средств автоматизации не допускается.
Контрольные вопросы |
|
1. Поясните назначение прибора, обозначенного символом |
. |
2. Поясните назначение прибора, обозначенного символом
.
68
3. Поясните назначение прибора, обозначенного символом |
. |
4.Поясните назначение прибора, обозначенного символом
.
5.Поясните назначение прибора, обозначенного символом
.
6.Поясните назначение прибора, обозначенного символом
.
7.Какое минимальное количество букв может применяться в буквенном условном обозначении прибора?
Позиционные обозначения приборов и средств автоматизации
Всем приборам и средствам автоматизации, изображенным на функциональных схемах, присваиваются позиционные обозначения (позиции), сохраняющиеся во всех материалах проекта. На стадии проекта позиционные обозначения выполняют арабскими цифрами в соответствии с нумерацией и заявочной ведомостью приборов, средств автоматизации и электроаппаратуры. На стадии рабочей документации при одностадийном проектировании позиционные обозначения приборов и средств автоматизации образуются из двух частей обозначений арабскими цифрами номера функциональной группы и строчными буквами русского алфавита номеров приборов и средств автоматизации в данной функциональной группе.
Буквенные обозначения присваиваются каждому элементу функциональной группы в порядке алфавита в зависимости от последовательности прохождения сигнала – от устройств получения информации к устройствам воздействия на управляемый процесс (например, приемное устройство – датчик, вторичный преобразователь – задатчик – регулятор – указатель положения – исполнительный механизм, регулирующий орган).
Позиционные обозначения отдельных приборов и средств автоматизации, таких как регулятор прямого действия, манометр, термометр и др., состоят только из порядкового номера. Позиционные обозначения должны присваиваться всем элементам функциональных групп, за исключением:
а) отборных устройств;
69
б) приборов из средств автоматизации, поставляемых комплектно с технологическим оборудованием;
в) регулирующих органов и исполнительных механизмов, входящих в данную систему автоматического управления, но заказываемых и устанавливаемых в технологических частях проекта.
Обозначения на функциональных схемах электроаппаратуры на стадии рабочей документации или при одностадийном проектировании должны соответствовать обозначениям, принятым в принципиальных электрических схемах.
При определении границ каждой функциональной группы следует учитывать следующее обстоятельство: если какой-либо прибор или регулятор связан с несколькими датчиками или получает дополнительные воздействия под другим параметром (например, корректирующий сигнал), то все элементы схемы, осуществляющие дополнительные функции, относятся к той функциональной группе, на которую они оказывают воздействие.
Регулятор соотношения, в частности, входит в состав той функциональной группы, на которую оказывается ведущее воздействие по независимому параметру. То же относится и к прямому цифровому управлению, где входным цепям контура регулирования присваивается одна и та же позиция.
В системах централизованного контроля с применением вычислительной техники, в схемах телеизмерения, в сложных схемах автоматического управления с общими для разных функциональных групп устройствами все общие элементы выносятся в самостоятельные функциональные группы.
Позиционные обозначения в функциональных схемах проставляют рядом с условными графическими обозначениями приборов и средств автоматизации (по возможности с правой стороны или над ними) в том случае, если они не помещаются в соответствующую позицию условного обозначения прибора.
Контрольные вопросы
1.Как строится позиционное обозначение прибора на стадии проекта?
2.Как строится позиционное обозначение прибора на стадии рабочей документации при одностадийном проектировании?
3.Каким приборам не присваивается позиционное обозначение?
4.Как проставляется позиционное обозначение прибора в том случае, если оно не помещается в соответствующую позицию условного обозначения прибора?
